Name: Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A
Brand: Siemens
SKU: 1746687
Availability: BackOrder

Siemens stykač, elektricky poháněný, v šedém průmyslovém krytu. Vhodný pro řídicí aplikace.

Otevřená rozvodná skříň ukazuje různé elektrické komponenty. Kabely a svorky jsou uspořádány v několika úrovních.

'Spouštěč 3RW30' s popisovanými komponenty: propojovací díly, kryty svorek, kryt připojení, pomocné svorky, napájecí svorka. Ilustrativní znázornění elektrického zapojení.

Diagram schématu zapojení s kontakty 1/L1, 3/L2, 5/L3, A1, A2 a výstupy 2/T1, 4/T2, 6/T3, 13 NO, 14 ON a vstupem IN.

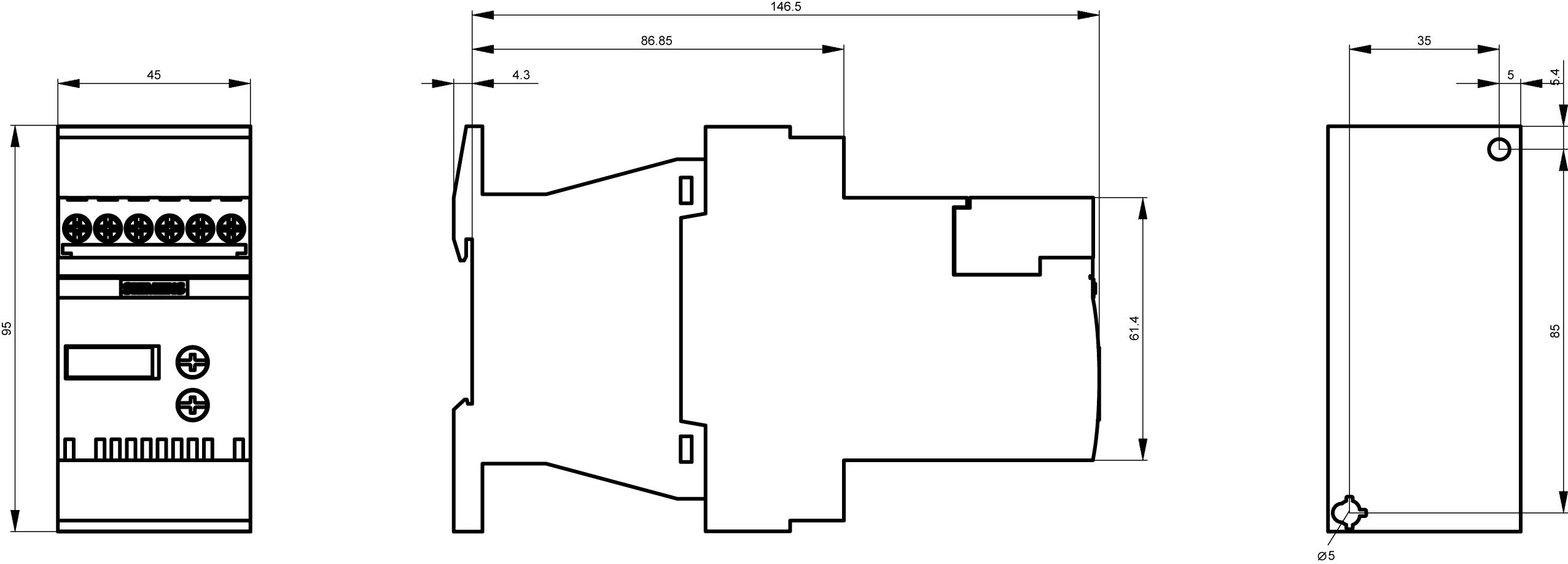

Technický výkres elektrického zařízení s rozměry v milimetrech z předního, bočního a spodního pohledu.

1/5

Ilustrační obrázek

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (6 875,00 Kč / kus)

6 875,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 1
Velikost: S00
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: AC 200-480 V

Kategorie produktu: soft startér

Připojovací proud: 9 A

Výkon motoru při 400 V: 4 kW

Jmenovité napětí: 480 V

Provedení: Šroubové spojení

Číslo výrobce: 3RW30161BB04

Jmenovitý proud: 9 A

Jmenovitý proud - filtr: 9 A

Typ: 3RW3016-1BB04

Výkon motoru při 230 V/ 400 V: 4 kW

Rozm.: (š x v x h) 45 x 95 x 150 mm

Připojení: šroubová svorka

Šířka: 45 mm

V: 95 mm

Hloubka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 9 A

: 2.2 kW

: 4 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Jmenovité napětí

Jmenovitý proud - filtr

Kategorie produktu

Výkon motoru při 230 V/ 400 V

Výkon motoru při 400 V

Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746687

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 875,00 Kč^*

Siemens 3RW3013-1BB04 3RW30131BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1704967

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 709,00 Kč^*

Siemens 3RW3013-2BB04 3RW30132BB04 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746684

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Objednací číslo:1746685

Doručení: St 11. 11.

Conrad Electronic

480 V

3.6 A

soft startér

1.5 kW

Min.: 1

Násobky: 1

5 565,00 Kč^*

Siemens 3RW3014-1BB04 3RW30141BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699568

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 239,00 Kč^*

Siemens 3RW3014-2BB04 3RW30142BB04 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1699569

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3014-2BB14 3RW30142BB14 soft startér Výkon motoru při 400 V 3 kW 480 V Jmenovitý proud 6.5 A

Objednací číslo:1746686

Doručení: St 11. 11.

Conrad Electronic

480 V

6.5 A

soft startér

3 kW

Min.: 1

Násobky: 1

6 289,00 Kč^*

Siemens 3RW3016-2BB04 3RW30162BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1744276

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

7 035,00 Kč^*

Siemens 3RW3016-2BB14 3RW30162BB14 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Objednací číslo:1746688

Doručení: St 11. 11.

Conrad Electronic

480 V

9 A

soft startér

4 kW

Min.: 1

Násobky: 1

6 949,00 Kč^*

Siemens 3RW3017-1BB04 3RW30171BB04 soft startér Výkon motoru při 400 V 5.5 kW 480 V Jmenovitý proud 12.5 A

Objednací číslo:1746689

Doručení: St 11. 11.

Conrad Electronic

480 V

12.5 A

soft startér

5.5 kW

Min.: 1

Násobky: 1

7 639,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746687 Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746687 Siemens 3RW3016-1BB04 3RW30161BB04 soft startér Výkon motoru při 400 V 4 kW 480 V Jmenovitý proud 9 A

Popis

SIRIUS softstartér S00 9 a, 4 kW/400 v, 40 °C 200-480 v AC/DC, 24 v šroubové svorky Sanfstartér SIRIUS 3RW30 pro standardní aplikace pro měkký start třífázových motorů.
Plynulé spouštění, redukce proudových špiček, zabránění výkyvům napětí v rozběhu, odlehčení napájecí sítě, snížení mechanického zatížení v pohonu, snížení administrativní zátěže a úspory kabeláže oproti startérům hvězda-trojúhelník a frekvenčním měničům, bezúdržbové spínání a jednoduchá manipulace. Integrovaný bypass umožňuje velmi kompaktní konstrukci a napájení pro nižší zahřívání ve skříňovém rozvaděči. Schválení po celém světě (např. IEC, UL/CSA).
Softstartéry 3RW jsou k dispozici pro sítě do 690 v ve velkém rozsahu s různými napáječi s různými napáječi a šroubovacím připojením. U 3RW30/40 jsou k dispozici další varianty s 24 v řídicím napětím. Některé z 3RW40 až S3 a všechny 3RW44 nabízejí také ochranu termistoru.
S volitelným spojovacím modulem lze softstartér přimontovat výkonový spínač, dokonce i pro varianty s pružinovým připojením.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
