Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

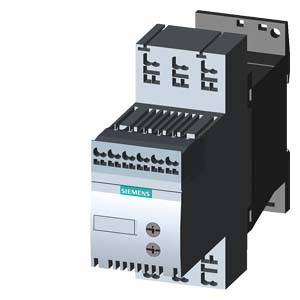

Elektrické spínací zařízení pro řízení elektrických obvodů s logem Siemens, v šedých tónech a černými komponenty.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje různé elektrické komponenty, kabely a pojistky, uspořádané v několika patrech.

Diagram 'Spouštěče 3RW30' ukazuje hlavní komponenty: propojovací modul, kryty svorek, kryt kabelového připojení, pomocné svorky a napájecí svorky.

'Schéma elektrického zařízení s přípojkami Q, A1, A2 a kontaktním označením 13 NO ON. Zobrazuje diody v linkách 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.'

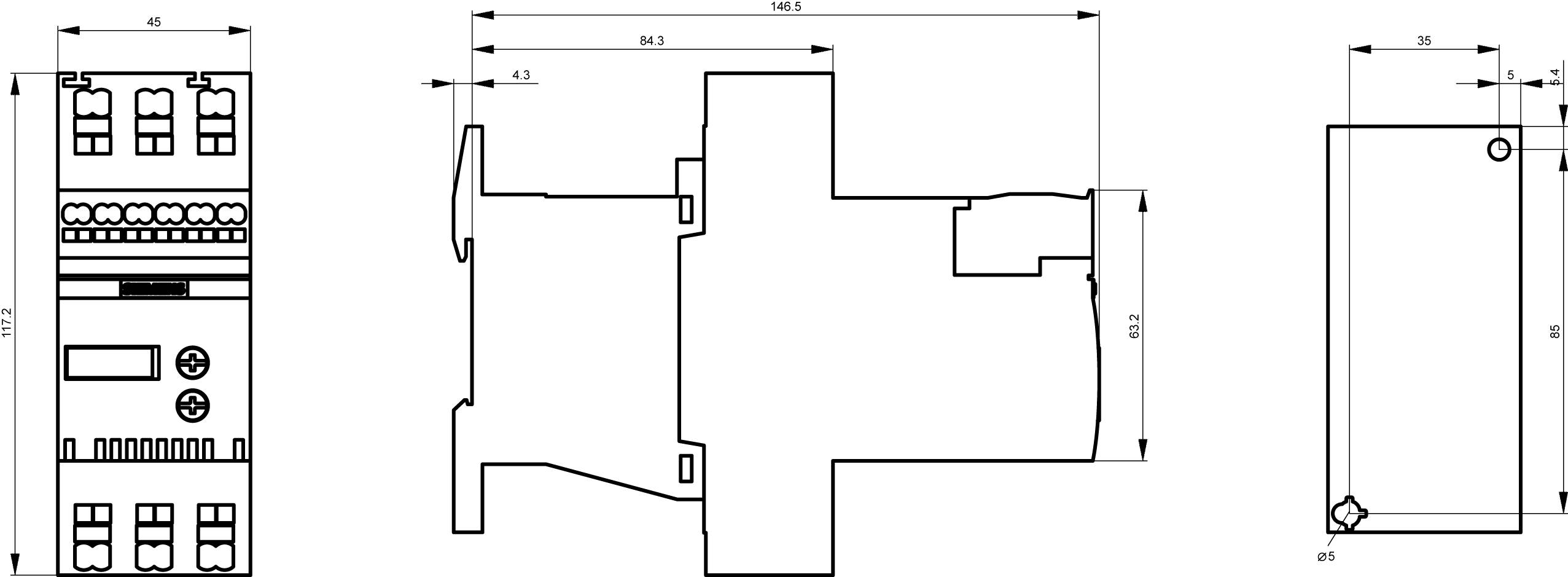

Technický výkres elektrické součástky s čelním, bočním a pohledem shora, včetně rozměrů v milimetrech.

1/5

Ilustrační obrázek

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 599,17 Kč / kus)

4 599,17 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Stupeň krytí: IP20
Způsob uchycení: šroubové a zapínáním na suchý zip
Počet spínací kontakt: 1
Velikost: S00
Provozní frekvence: 50/60 Hz
Izolační napětí: 600 V

Napětí motoru: AC 200-480 V V

Kategorie produktu: soft startér

Připojovací proud: 3.6 A

Výkon motoru při 400 V: 1.5 kW

Jmenovité napětí: 480 V

Provedení: Pružinová spojka

Číslo výrobce: 3RW30132BB14

Jmenovitý proud: 3.6 A

Jmenovitý proud - filtr: 3.6 A

Typ: 3RW3013-2BB14

Výkon motoru při 230 V/ 400 V: 1.5 kW

Rozm.: (š x v x h) 45 x 120 x 150 mm

Připojení: přípojka s pružinovým protitahem

Šířka: 45 mm

V: 120 mm

Hloubka: 150 mm

Max. teplota: +60 °C

Min. teplota: -25 °C

: Single direction

: IP20

: Other

: 3.6 A

: 0.75 kW

: 1.5 kW

: 40 °C

: NE

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746685 Siemens 3RW3013-2BB14 3RW30132BB14 soft startér Výkon motoru při 400 V 1.5 kW 480 V Jmenovitý proud 3.6 A

Popis

Softstartér SIRIUS S00 3,6 A, 1,5 kW / 400 V, 40 °C AC 200-480 V AC/DC 110-230 V pružinové svorky softstartér SIRIUS 3RW30 pro standardní použití k jemnému funkce třífázových asynchronních motorů. Plynulé startování, redukce proudové špičky, zabraňte kolísání při rozběhu, ulevíte na napájení sítě, snižují mechanických zatížení v pohon, značná a zapojení oproti hvězdicovité-startéru a frekvenčními měniči, bezúdržbový spínání a snadnou manipulaci. Integrovaný Bypass umožňuje velmi kompaktní konstrukce a zajišťuje nižší zahřívání v elektrickém rozvaděči. Celosvětové schválení (např. IEC a UL/CSA). K dispozici jsou sofstartéry 3RW pro sítě do 690 V ve velkém rozsah výkonu s různými Steuerspeisespannungen a celkově se šroubovým a pružinová spojka. Při 3RW30/40 existují další varianty s 24 V napájecí napětí. Některé z 3RW40 do velikosti S3 a všechny 3RW44 nabízejí také Termistorové ochranné. S volitelným spojovací modul lze softstartér na spínač trati, dokonce pro varianty s pružinová spojka. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
