Siemens 3RV2901-2F pomocný spínač 1 ks

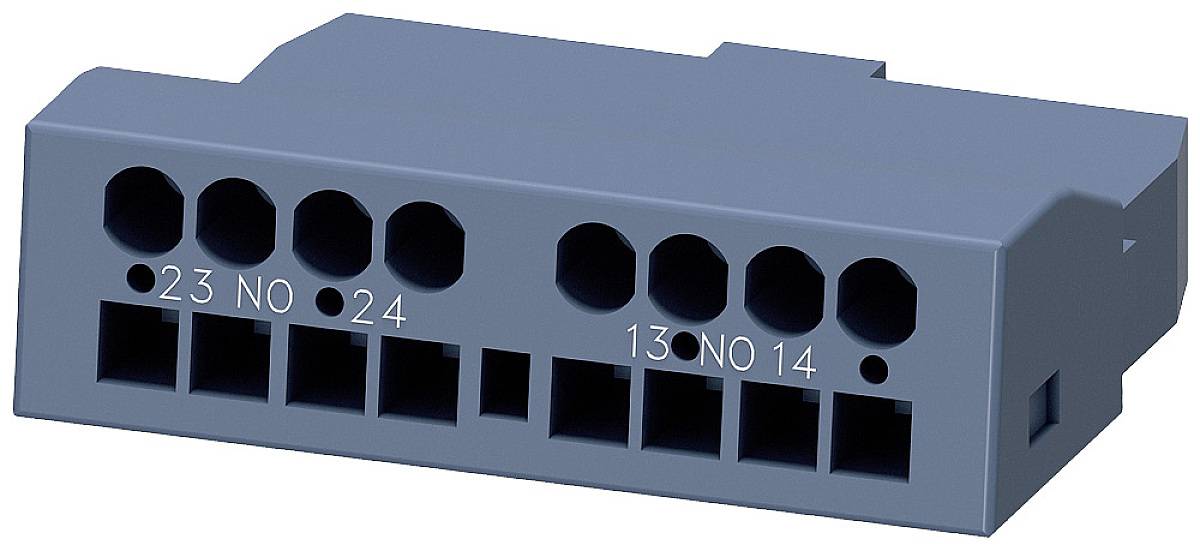

Šedý elektrický konektor s číslovanými zdířkami 23, NO, 24 v horní řadě a 13, NO, 14 v dolní řadě.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň plná elektrických komponent stojí vedle deštivého okna se zamlženým modrým světlem v pozadí.

'Příslušenství pro výkonové vypínače 3RV2, polohy: 0-9, včetně příčně umístěného pomocného spínače, modulu poklesu napětí, signalizačního a odpojovacího tlačítka.'

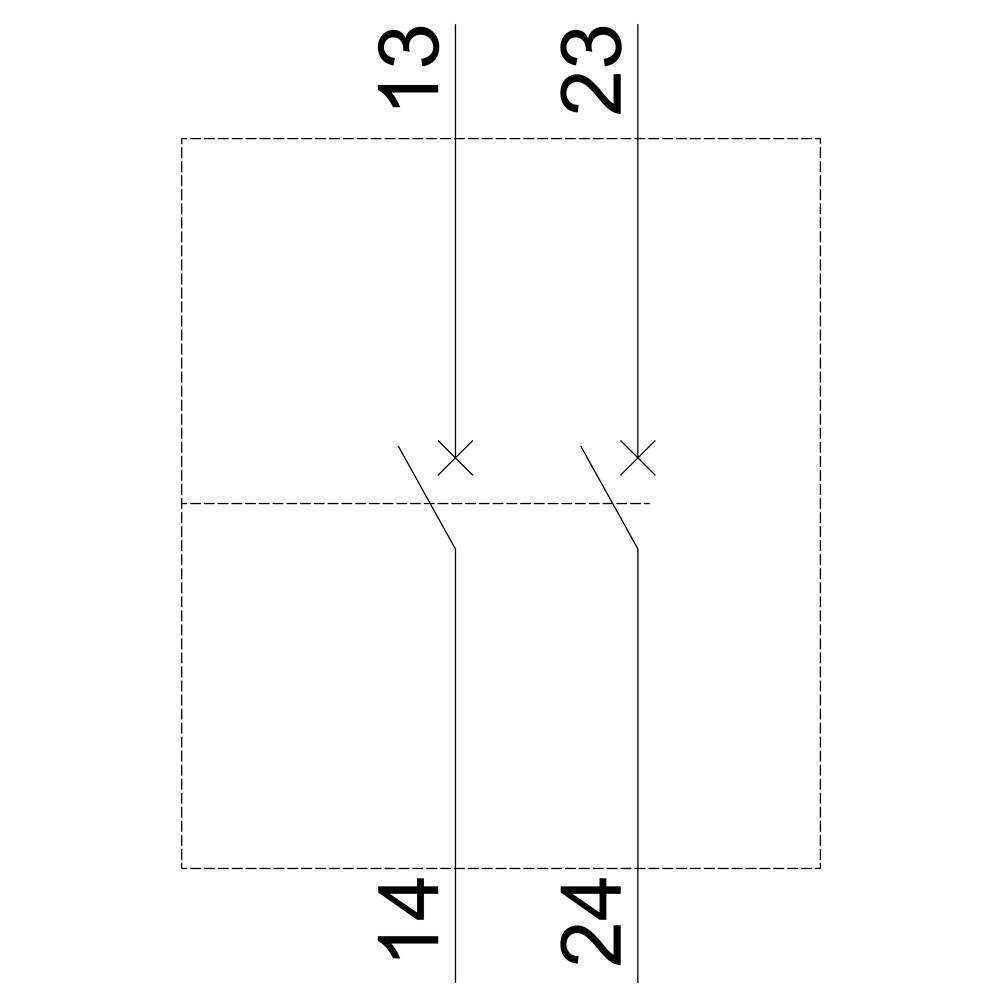

Náčrt obdélníkového objektu se dvěma vertikálními křižujícími se čarami, označenými čísly '13', '14', '23', '24'.

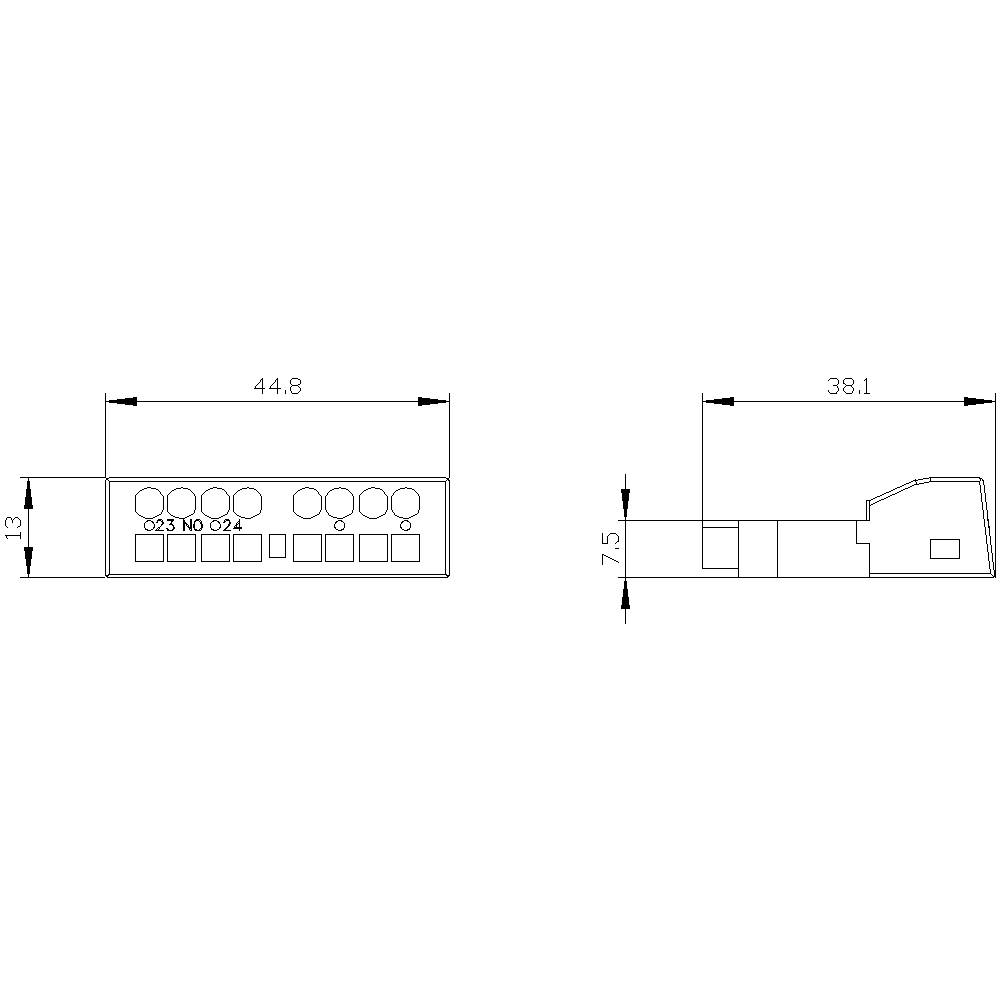

Technický výkres obdélníkového objektu s rozměry: šířka 44,8 mm a 38,1 mm, výška 7,5 mm. Nahoře detaily k otvorům.

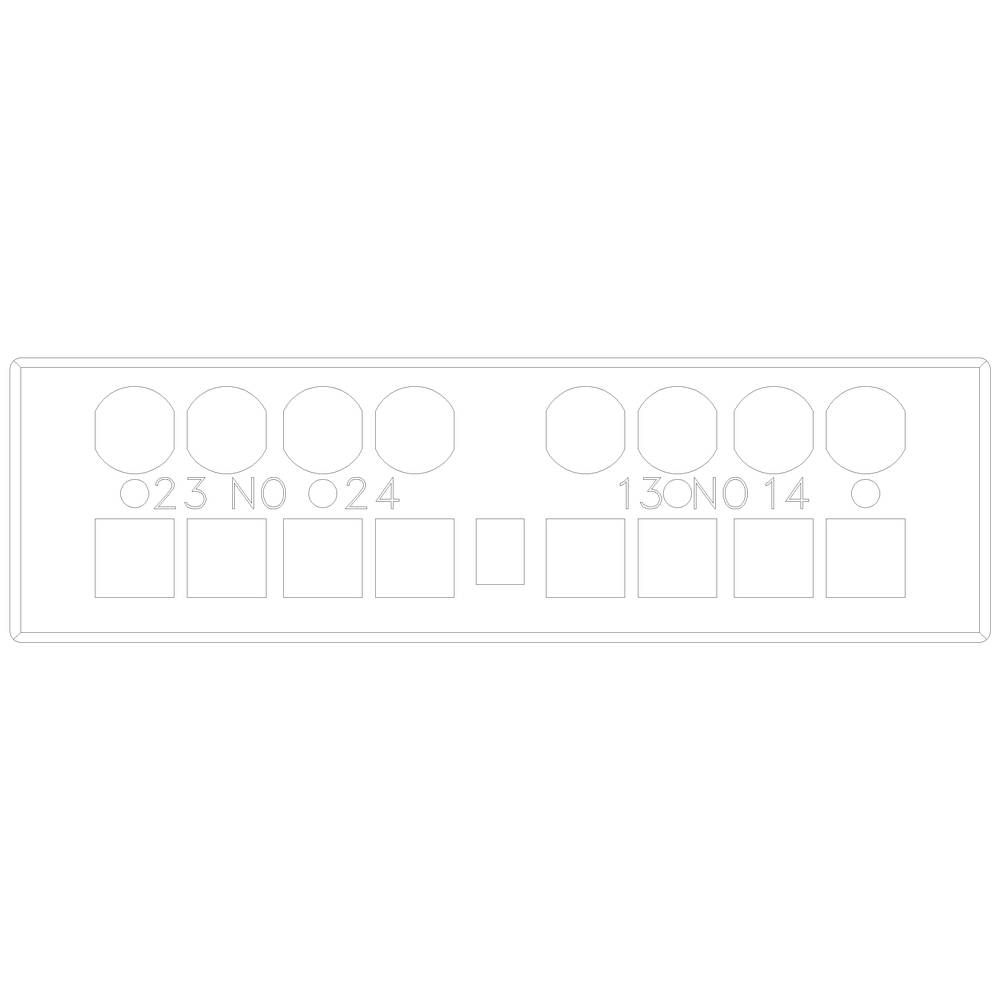

Obdélníkový panel s popisky: 0–24 a 13N–14. Nahoře kulaté výřezy, dole čtvercová pole, symetricky uspořádané.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

přípojka s pružinovým protitahem

Typ

3RV2901-2F

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

Datasheety: (PDF)

2 Ks

Prodej a doprava:

Počet

Celková cena (465,00 Kč / kus)

Kč

Už jen 2 Set(y) skladem!

Nahlásit právní incident

Technické parametry

Provedení: Přední příčnáVhodné pro integraci / výkonový spínač: AnoTypy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednodrátové: 2x (0,5... 2,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²)Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / bez zpracování kabelů: 2x (0,5... 1,5 m²)Připojovací průřez vodiče / pomocné kontakty / jemný drát / při kabelové úpravě / maximálně: 2,5 m²

Kategorie produktu: pomocný spínač

Typ: 3RV2901-2F

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 2 spínací kontakty

Druh montáže: zásuvné

Připojení: přípojka s pružinovým protitahem

Min. teplota: -20 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 13 mm

Hloubka: 17 mm

Rozm.: (š x v x h) 45 x 13 x 17 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 2862318 Siemens 3RV2901-2F pomocný spínač 1 ks

Popis

Pomocný spínač příčná 2s přípojka pro výkonový spínač 3RV2 jednoduše, efektivně, vždy aktuální - systémová skříň SIRIUS.

Tento text byl přeložen strojově.
