Siemens 3RV2901-1B pomocný spínač 1 ks

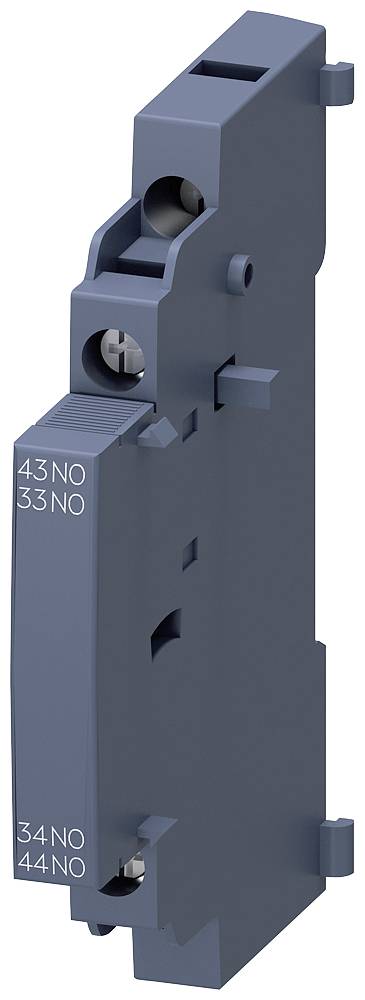

Tmavě šedé elektronické zařízení s nápisy '43 NO', '33 NO', '34 NO' a '44 NO' na straně.

Ilustrační obrázek

Otevřená rozvodná skříň s technickými komponenty stojí vedle deštěm politého okna, skrze které je vidět rozmazaný průmyslový prostor.

Graf znázorňuje příslušenství pro montáž výkonových spínačů s devíti očíslovanými díly a popisnými spojovacími čarami, které ilustrují jejich oblast použití a kompatibilitu.

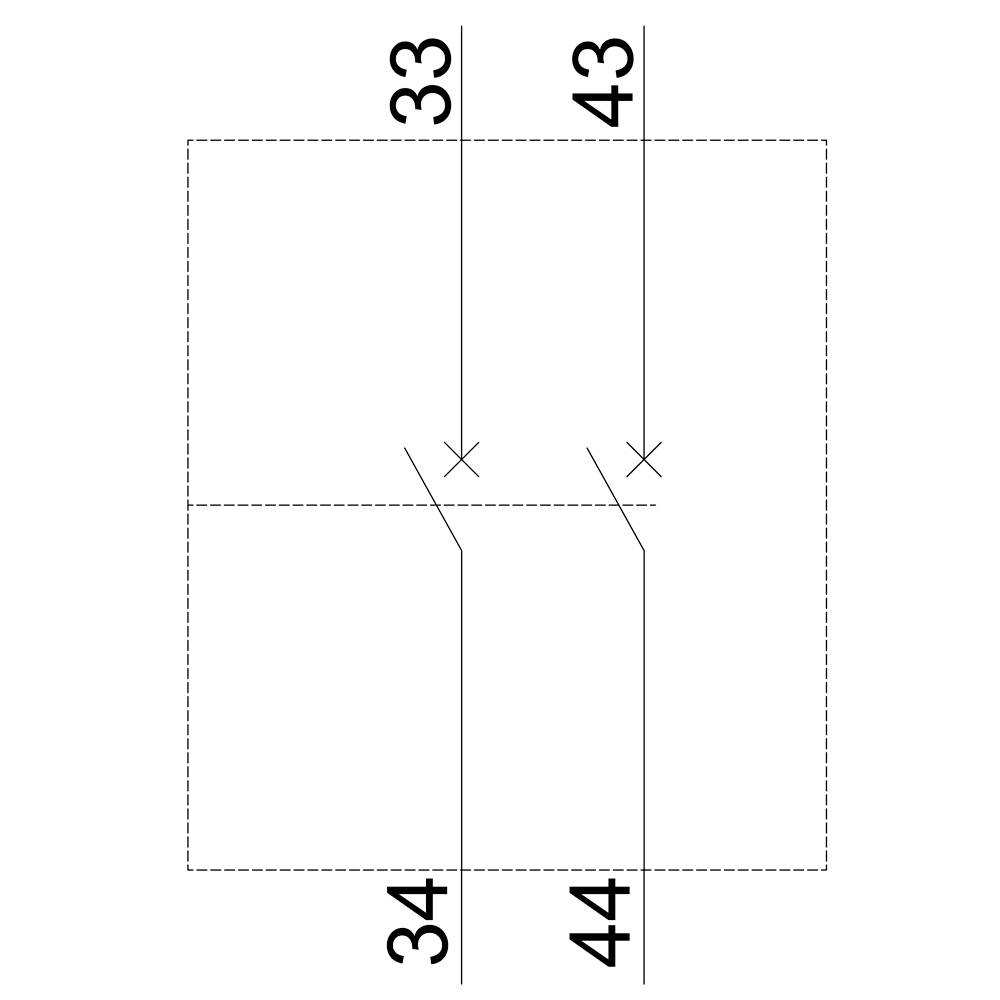

Technický výkres zobrazuje dva překrývající se obdélníky s označeními a rozměry: 33, 34, 43, 44.

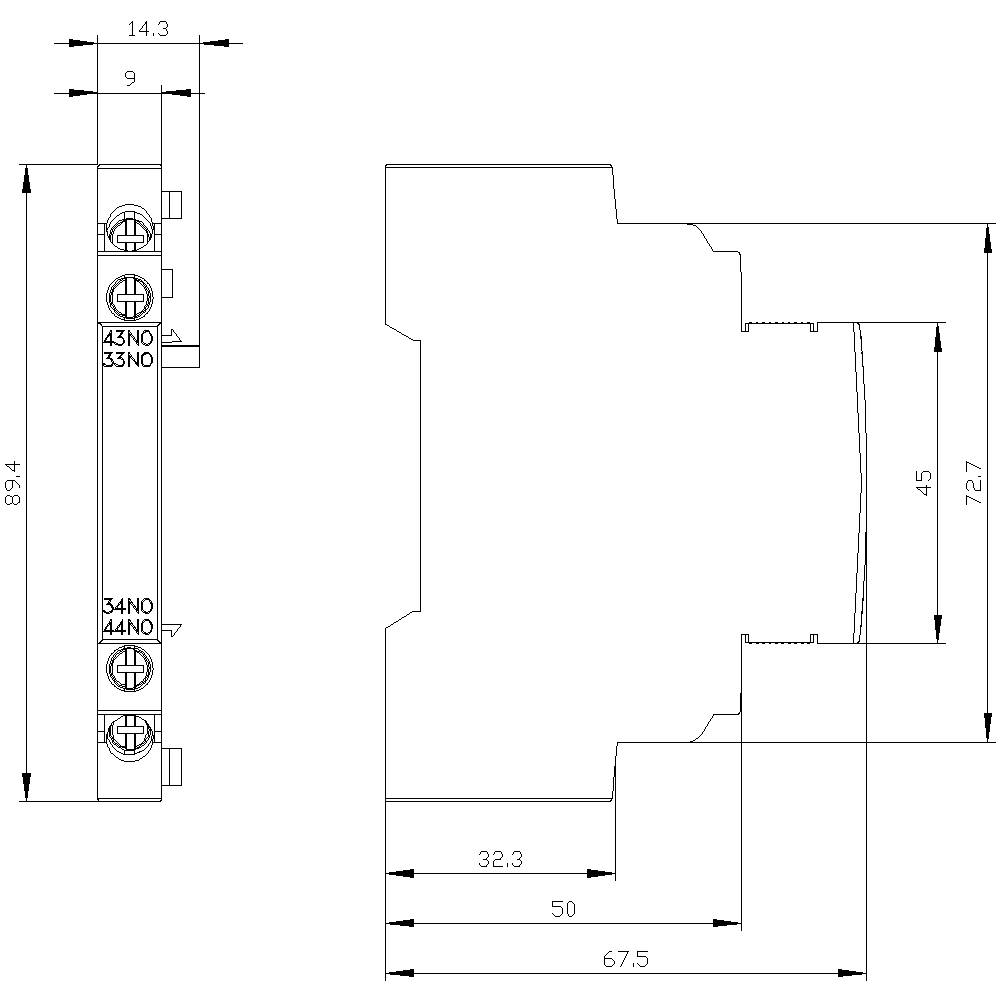

Technický výkres elektrického zařízení s rozměry: šířka 14,3 mm, hloubka 67,5 mm, výška 89,4 mm, boční připojení.

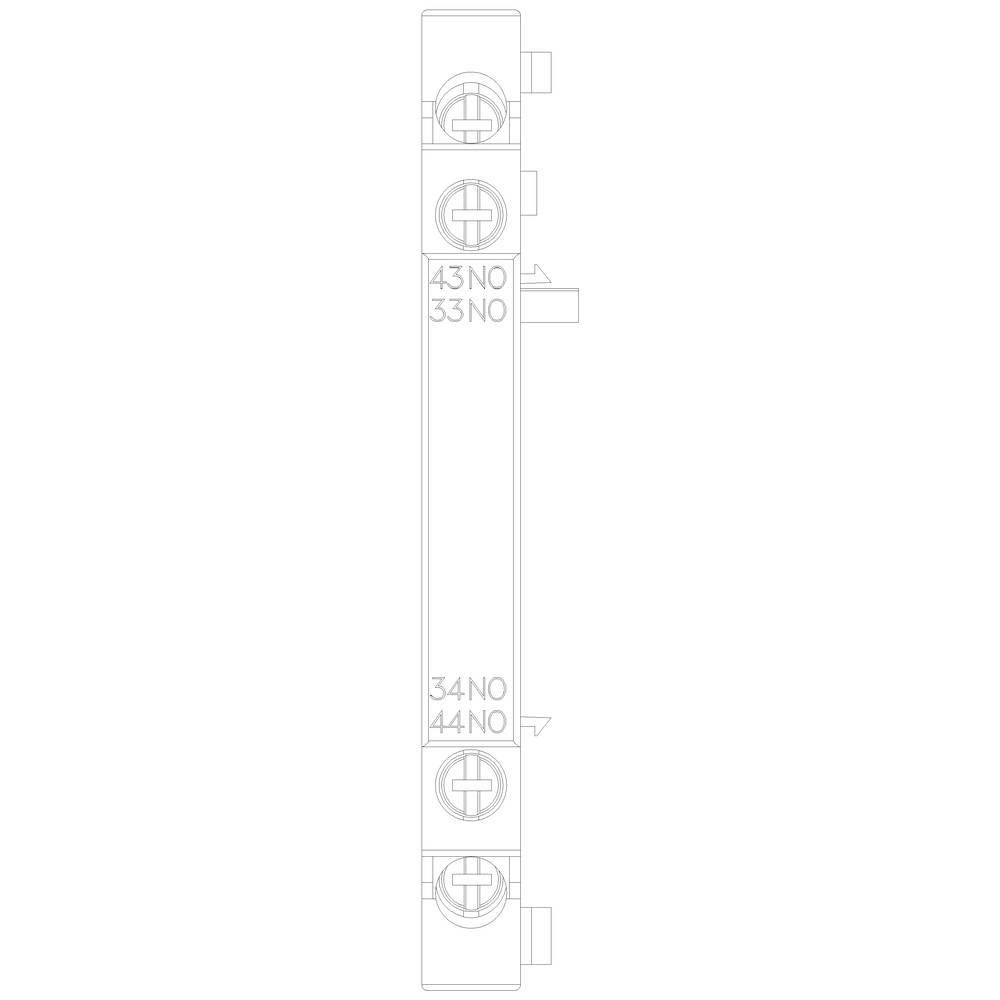

Technický výkres úzké, vertikální konstrukční části s přípojkami a očíslovanými značkami. Funkční detaily nejsou jasné.

1/6

Ilustrační obrázek

Kategorie produktu

pomocný spínač

Připojení

šroubovací

Typ

3RV2901-1B

Konstrukční velikost

S00

Pomocný kontakt

2 spínací kontakty

Datasheety: (PDF)

Doručení: Pá 10. 7.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (479,00 Kč / kus)

479,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Provedení: Boční
Vhodné pro integraci / výkonový spínač: Ano
Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)
Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednodrátové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)
Typy připojitelných průřezů vodičů / pro pomocné kontakty / jemné dráty / pro zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: pomocný spínač

Typ: 3RV2901-1B

Konstrukční velikost: S00
S0
S2
S3

Pomocný kontakt: 2 spínací kontakty

Druh montáže: zásuvné

Připojení: šroubovací

Min. teplota: -20 °C

Max. teplota: +60 °C

Šířka: 9.5 mm

V: 90 mm

Hloubka: 70 mm

Rozm.: (š x v x h) 9.5 x 90 x 70 mm

Obsah: 1 ks

Splňuje RoHS: ano

Ke stažení

List technických údajů

List technických údajů 3759825 Siemens 3RV2901-1B pomocný spínač 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 3759825 Siemens 3RV2901-1B pomocný spínač 1 ks

Popis

Pomocný spínač 2S, šroubové připojení pro výkonový spínač 3RV2 jednoduše, efektivně, vždy aktuální - systémová skříň SIRIUS.
