Siemens 3RV2742-5JD10 výkonový vypínač 1 ks Rozsah nastavení (proud): 50 A (max) Spínací napětí (max.): 690 V/AC (š x v

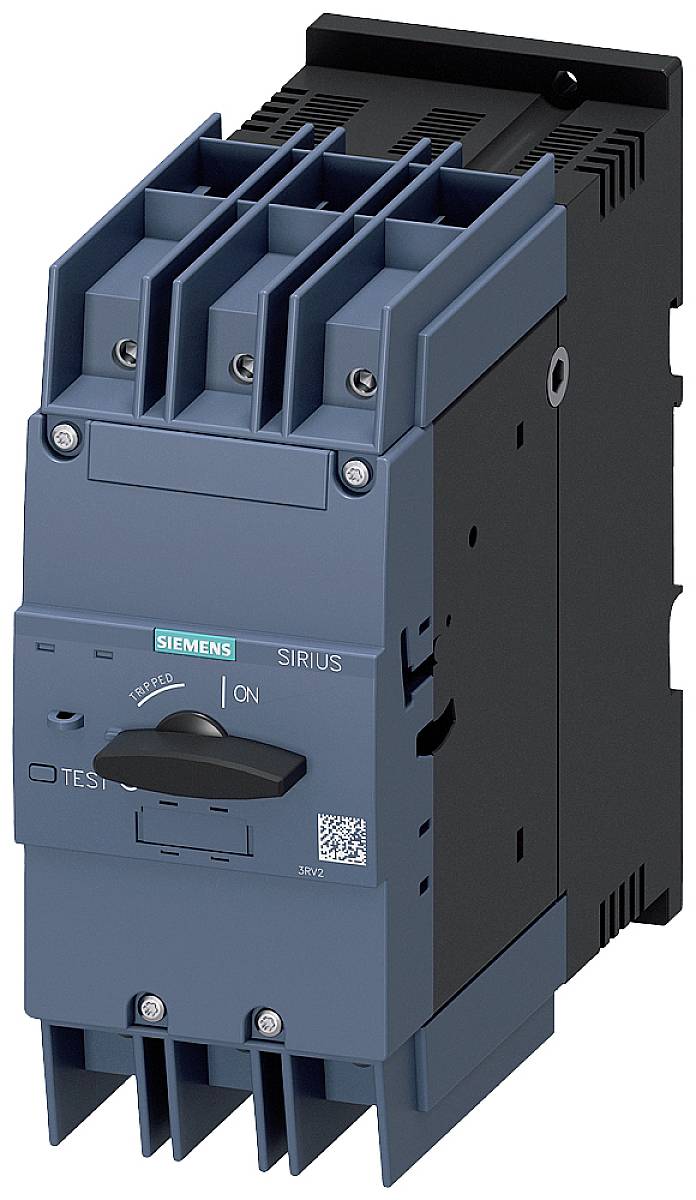

Modrý spínač Siemens SIRIUS v poloze ZAP. Hlavní součást elektrického systému pro ovládání zařízení.

Ilustrační obrázek

Rozvaděč s otevřenými kabely a spínači vedle deštěm politého okna, za nímž jsou vidět průmyslové stroje.

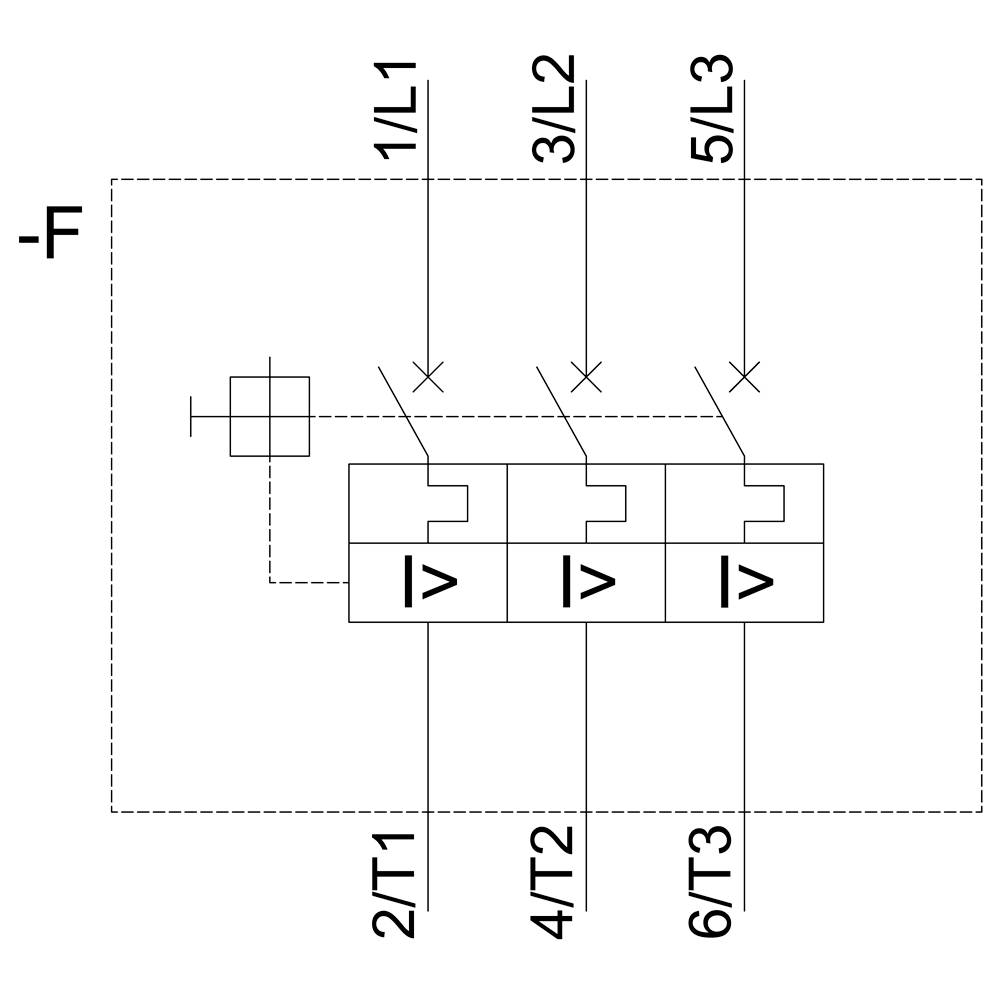

Elektrický schéma s čísly vodičů 1/L1, 3/L2, 5/L3 a kontaktními místy 2/T1, 4/T2, 6/T3 znázorňuje průběh elektrického proudu.

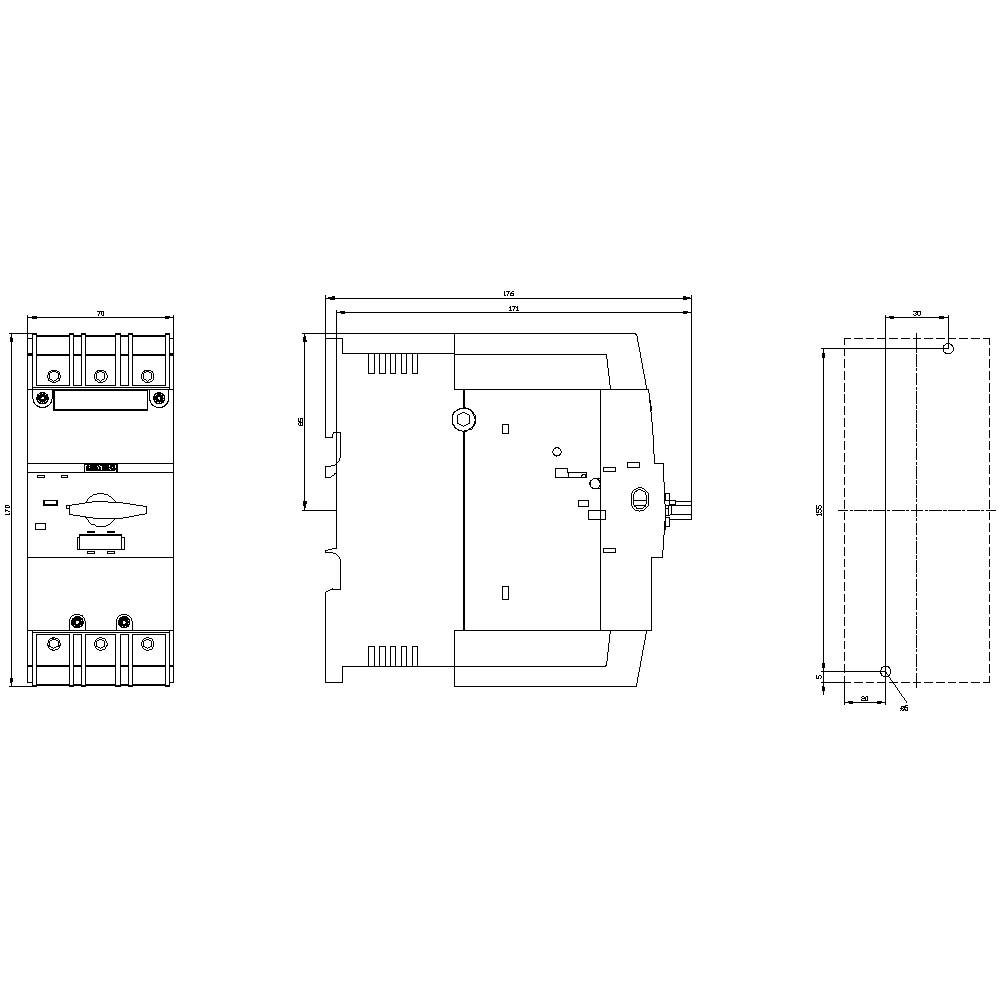

Technický výkres spínače se třemi pohledy: čelní pohled, boční pohled a pohled shora, s rozměry a detaily.

1/4

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

50 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2742-5JD10

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (13 714,88 Kč / kus)

13 714,88 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2742-5JD10

Konstrukční velikost: S3

Rozsah nastavení proudu (max.): 50 A

Rozsah nastavení (proud): 50 A (max)

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 176 mm

Šířka: 70 mm

V: 170 mm

Rozm.: (š x v x h) 70 x 170 x 176 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 50 A

: 3

: IP20

: Other

: NE

: Screw connection

: Wing knob

: NE

: 100 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1699599

100 A

Piece

80 A

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1702647

40 A

Piece

28 A

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 75 - 93 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1705001

93 A

75 A

Siemens 3RV2042-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1705002

40 A

28 A

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746893

40 A

28 A

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746897

63 A

45 A

Ke stažení

List technických údajů

List technických údajů 1703886 Siemens 3RV2742-5JD10 výkonový vypínač 1 ks Rozsah nastavení (proud): 50 A (max) Spínací napětí (max.): 690 V/AC (š x v

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1703886 Siemens 3RV2742-5JD10 výkonový vypínač 1 ks Rozsah nastavení (proud): 50 A (max) Spínací napětí (max.): 690 V/AC (š x v

Popis

Velikost jističe S3 pro zařízení s aprobace circuit-breaker UL 489, CSA C22.2 č. 5-02 A spoušť 50 A N-spoušť 650 A šroubové připojovací výkon spínač SIRIUS 3RV2 pro zařízení ochranné dle UL 489/CSA C22.2 č. 5 pro ochrana proti zkratu zařízení a spotřebičů v podle UL projektierten zařízení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
