Siemens 3RV2431-4TA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 12 - 17 A Spínací napětí (max.): 690 V/AC (š x v x

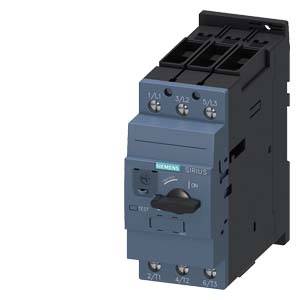

Siemensův stykač pro elektrické obvody v modro-černém provedení, vybavený pákou pro manuální ovládání a štítky pro připojení.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň vedle okna pokrytého deštěm, za nímž jsou viditelné stroje v tovární hale.

Montovatelné příslušenství pro výkonové spínače: Prezentace různých modulů a připojení. Číslované komponenty jsou identifikovány.

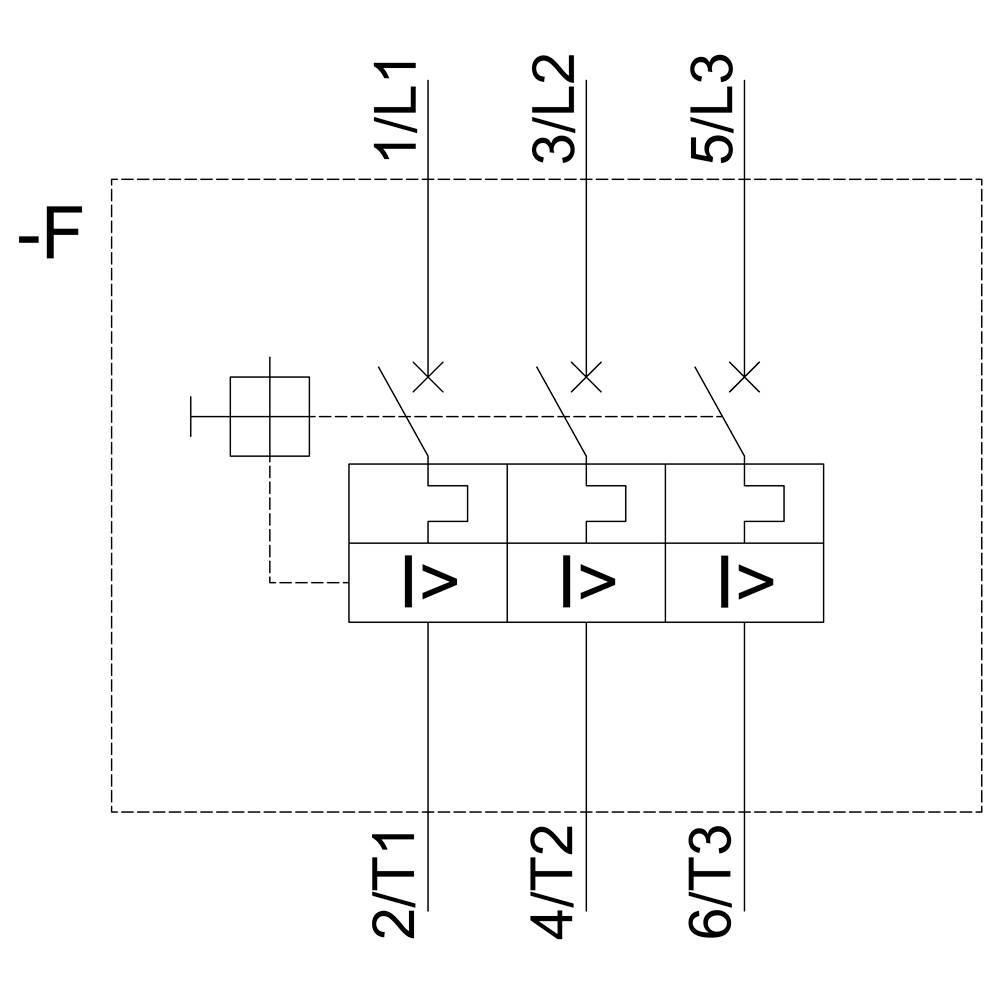

Schematické znázornění elektrického schématu se šesti vyznačenými připojovacími body, označenými jako 1/L1, 3/L2, 5/L3, 2/T1, 4/T2 a 6/T3.

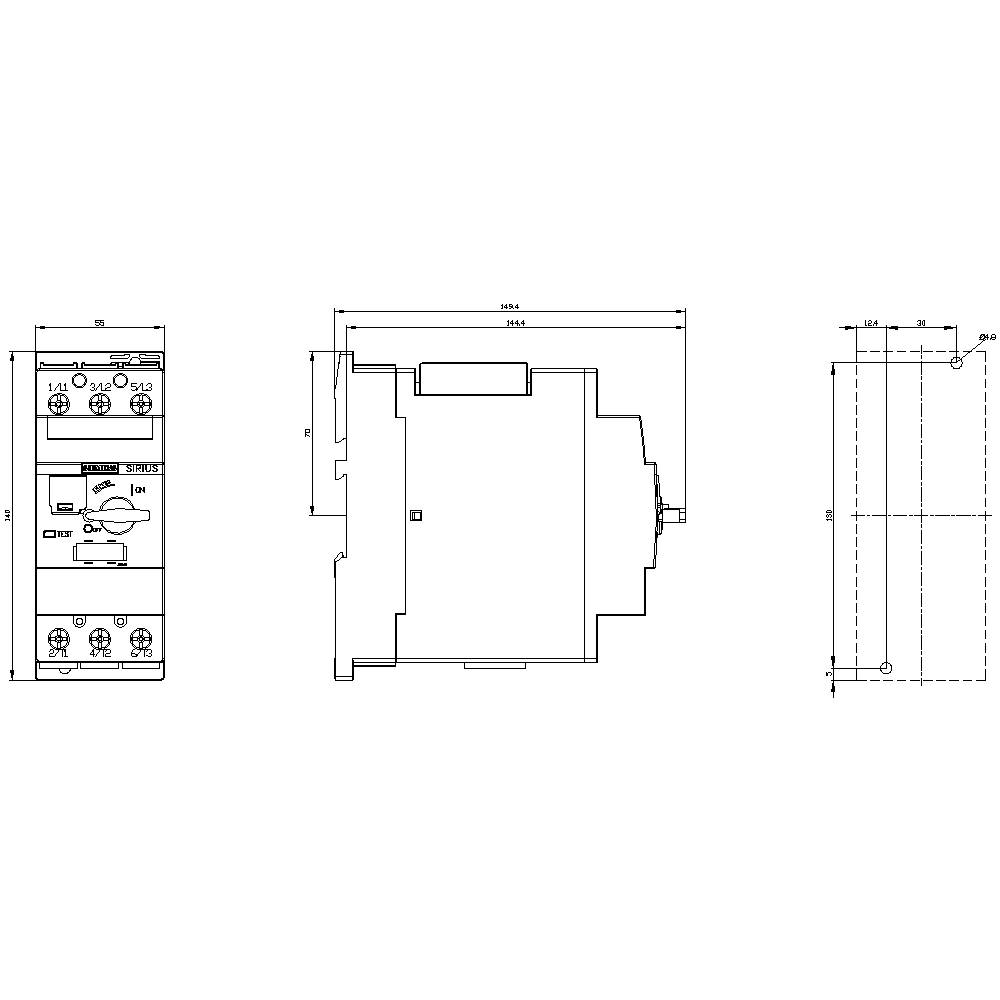

Technický výkres elektrického zařízení s předním, bočním a horním pohledem, včetně rozměrů a připojení.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

17 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2431-4TA10

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 500,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2431-4TA10

Konstrukční velikost: S2

Rozsah nastavení proudu (min.): 12 A

Rozsah nastavení proudu (max.): 17 A

Rozsah nastavení (proud): 12 - 17 A

Zatěžovací proud: 17 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 149 mm

Šířka: 55 mm

V: 140 mm

Rozm.: (š x v x h) 55 x 140 x 149 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 17 A

: 3

: IP20

: Other

: NE

: Screw connection

: Wing knob

: NE

: 65 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2031-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1430975

65 A

Piece

54 A

Siemens 3RV2031-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 62 - 73 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1431045

73 A

Piece

62 A

Siemens 3RV2031-4JA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1683707

65 A

54 A

Siemens 3RV2031-4BB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699183

20 A

Piece

14 A

Siemens 3RV2031-4JB15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1699184

65 A

Piece

54 A

Siemens 3RV2031-4DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm

Objednací číslo:1704589

25 A

18 A

Siemens 3RV2031-4EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704590

32 A

Piece

22 A

Siemens 3RV2031-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 54 - 65 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1704591

65 A

Piece

54 A

Siemens 3RV2031-4EA15-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 22 - 32 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1720800

32 A

Piece

22 A

Siemens 3RV2031-4BB10 výkonový vypínač 1 ks Rozsah nastavení (proud): 14 - 20 A Spínací napětí (max.): 690 V/AC (š x v x h) 55 x 140 x 149 mm Piece

Objednací číslo:1736184

20 A

Piece

14 A

Ke stažení

List technických údajů

List technických údajů 1745807 Siemens 3RV2431-4TA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 12 - 17 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745807 Siemens 3RV2431-4TA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 12 - 17 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S2 pro trafo ochranu A spoušť 12... 17 A N-spoušť 410 A šroubové připojení standardní spínací výkon výkon spínač SIRIUS 3RV2 pro transformátor pro bezpečnou ochranu od transformátory proti zkratu a přetížení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
