Name: Siemens 3RV2421-4BA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 13 - 20 A S
Brand: Siemens
SKU: 1740470
Availability: BackOrder

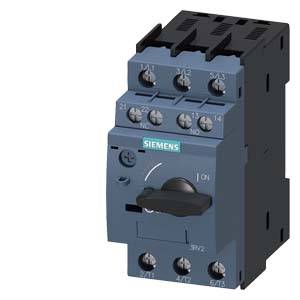

Černý výkonový spínač Siemens s pákou v poloze "ZAP" a popisky pro připojovací svorky.

Rozvaděč s otevřenými kabely a komponenty stojí vedle mokrého okna s pohledem na rozmazanou průmyslovou budovu.

'Příslušenství pro výkonové vypínače: Příčně umístěné pomocné spínače, boční pomocné spínače, podpěťové spouště, signalizační spínače, odpojovací tlačítka.'

Schéma zapojení zobrazuje elektrické schéma se třemi spínači označenými 1/L1, 3/L2, 5/L3 a dvěma spínači 13, 21.

Obrázek zobrazuje technický výkres elektrického spínače s rozměry. Vlevo: pohled zepředu. Vpravo: boční pohled s kótami.

Schéma elektrického spínače: Několik svorek nahoře, páčkový spínač uprostřed, označený štítky 'SPUŠTĚNO' a 'ZAP', od výrobce Siemens.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

20 A

Typ kontaktu

1 rozpínací kontakt

1 spínací kontakt

Připojení

šroubovací

Typ

3RV2421-4BA15

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 985,00 Kč / kus)

3 985,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2421-4BA15

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 13 A

Rozsah nastavení proudu (max.): 20 A

Rozsah nastavení (proud): 13 - 20 A

Zatěžovací proud: 20 A

Typ kontaktu: 1 rozpínací kontakt
1 spínací kontakt

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 1

: 1

: 20 A

: 3

: 13-20 A

: 0

: 20-690 V

: IP20

: Other

: NE

: Screw connection

: Wing knob

: NE

: 55 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 075,00 Kč^*

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 925,00 Kč^*

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 445,00 Kč^*

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 925,00 Kč^*

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

Doručení: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

2 179,00 Kč^*

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

Doručení: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

Doručení: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

2 605,00 Kč^*

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

Doručení: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

Doručení: St 11. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

2 179,00 Kč^*

Siemens 3RV2021-0JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741983

Doručení: St 11. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1740470 Siemens 3RV2421-4BA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 13 - 20 A S

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740470 Siemens 3RV2421-4BA15 výkonový vypínač 1 ks 1 rozpínací kontakt, 1 spínací kontakt Rozsah nastavení (proud): 13 - 20 A S

Popis

Velikost jističe S0 pro trafo ochrana spoušť A 13...20 A N-spoušť 325 A šroubové připojení standardní spínací výkon s příčným umístěné pomocný 1S+ 1O výkon spínač SIRIUS 3RV2 pro transformátor pro bezpečnou ochranu od transformátory proti zkratu a přetížení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
