Siemens 3RV2421-4BA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 13 - 20 A Spínací napětí (max.): 690 V/AC (š

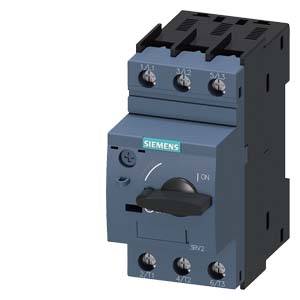

Průmyslový rozvaděč od Siemensu se třemi spínači nahoře a třemi dole, vhodný pro elektrické řízení a spínání.

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

20 A

Připojení

šroubovací

Typ

3RV2421-4BA10-0BA0

Konstrukční velikost

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 511,57 Kč / kus)

3 511,57 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2421-4BA10-0BA0

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 13 A

Rozsah nastavení proudu (max.): 20 A

Rozsah nastavení (proud): 13 - 20 A

Zatěžovací proud: 20 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -50 °C

Max. teplota: +60 °C

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 20 A

: 3

: 0

: IP20

: Other

: Screw connection

: Wing knob

: 55 kA

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1749123 Siemens 3RV2421-4BA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 13 - 20 A Spínací napětí (max.): 690 V/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1749123 Siemens 3RV2421-4BA10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 13 - 20 A Spínací napětí (max.): 690 V/AC (š

Popis

Speciální typ spínač velikosti S0 pro trafo ochranu A spoušť 13...20 A N-spoušť 325 A šroubové připojení standardní spínací výkon okolní teplota -50 °C 500 spínacích cyklů výkon spínač SIRIUS 3RV2 pro transformátor pro bezpečnou ochranu od transformátory proti zkratu a přetížení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
