Name: Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x
Brand: Siemens
SKU: 2862425
Availability: BackOrder

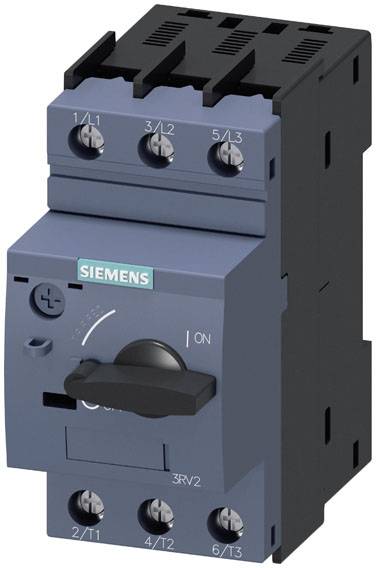

Výkonový spínač značky Siemens v bočním pohledu, zobrazující přední stranu s vypínačem, firemním logem a elektrickými přípojkami.

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

10 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2421-1JA10

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 709,00 Kč / kus)

2 709,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Provedení ovladače: PáčkaElektrická životnost: 10 100000 spínacích cyklůMechanická životnost: 10 100000 spínacích cyklůProvozní proud / při AC-3 / při 400 v: 10 A.Izolační napětí: 690 v/ACZtrátový výkon: 9.25 W

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2421-1JA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 7 A

Rozsah nastavení proudu (max.): 10 A

Rozsah nastavení (proud): 7 - 10 A

Zatěžovací proud: 10 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862425 Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862425 Siemens 3RV2421-1JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Výkonový spínač, konstrukční velikost S0 pro ochranu transformátoru a-spoušť 7... 10 a N spoušť 208 a, standardní spínací výkon SIRIUS 3RV2 pro ochranu transformátorů proti zkratu a přetížení.Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč, návěstní spínač atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
