Siemens 3RV2421-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A

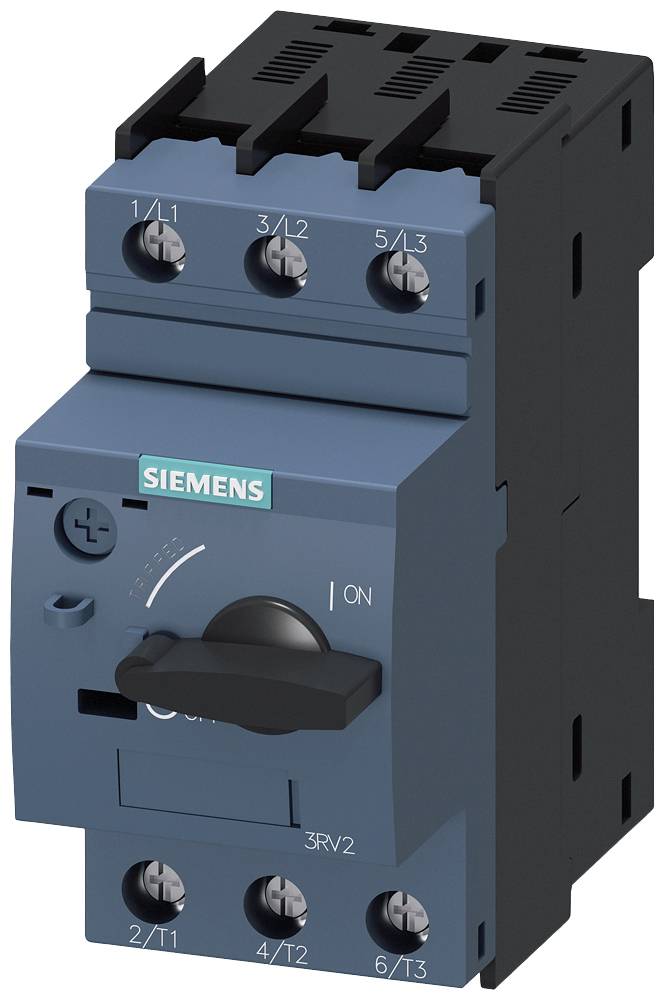

Modrý výkonový spínač od Siemensu s otočným přepínačem pro ovládání elektrických obvodů, model '3RV2'.

Ilustrační obrázek

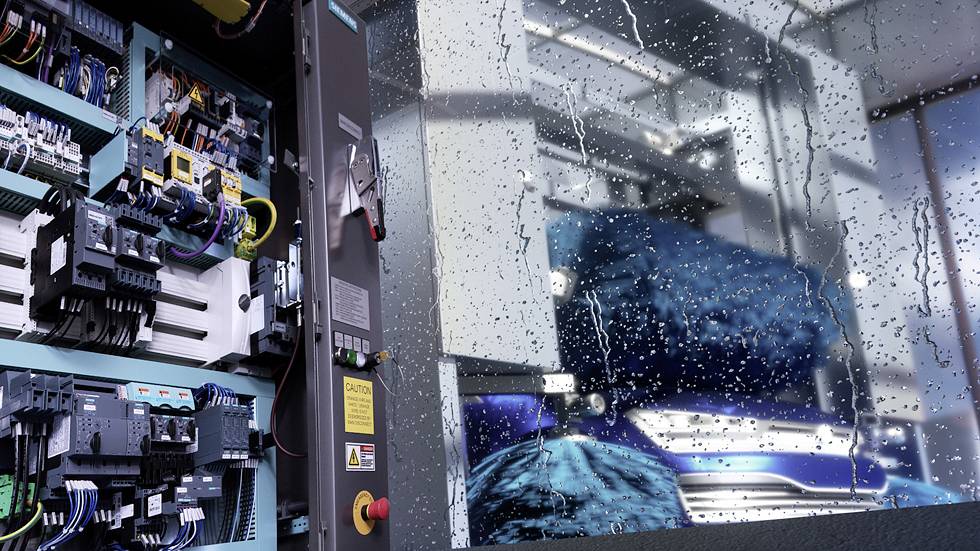

Rozvaděč s otevřenými dvířky odhaluje početné kabely a elektronické komponenty. Vpravo je vidět okno s kapkami deště.

Technický výkres elektrického spínače s rozměry: šířka 45 mm, výška 97 mm, hloubka v boční perspektivě 96,9 mm.

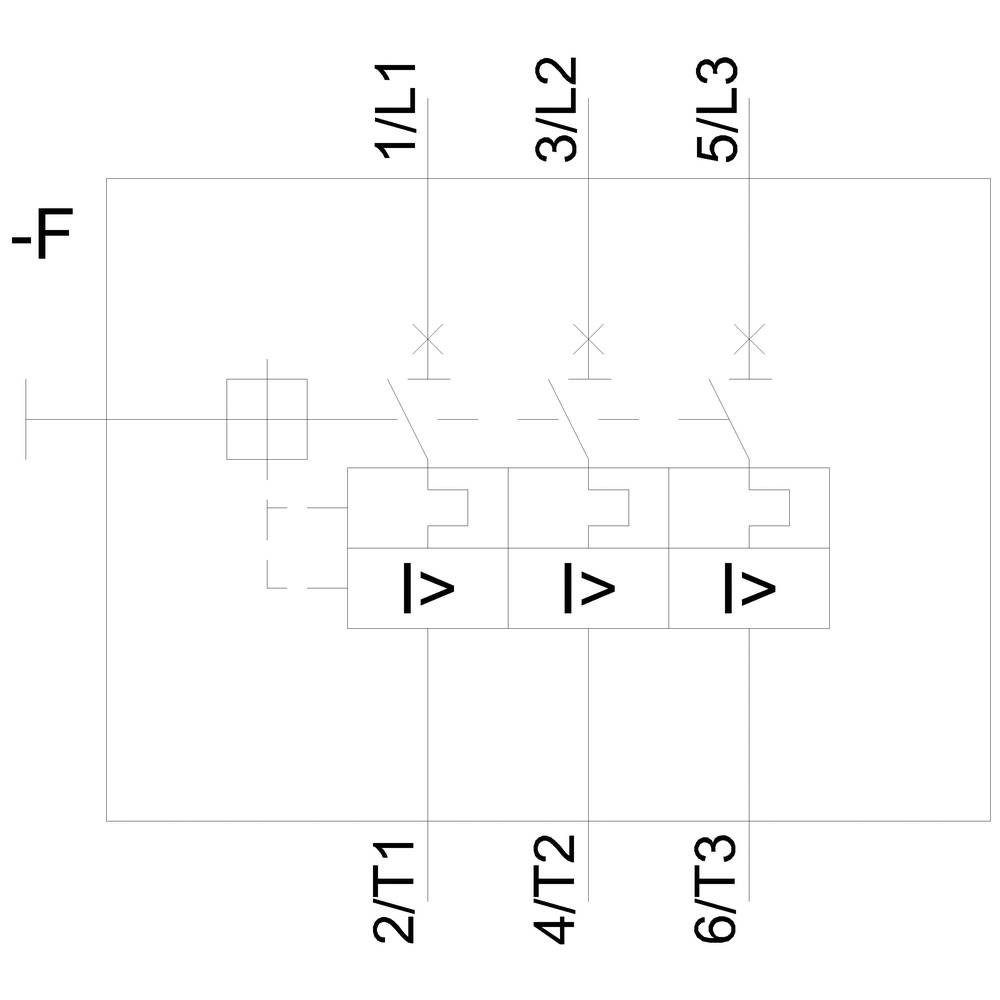

Schéma znázorňuje elektrický obvod se třemi spínači, každý označený '2/T1', '4/T2' a '6/T3'. Vodiče jsou připojeny k '1/L1', '3/L2', '5/L3'.

1/4

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

1 A

Typ

3RV2421-0JA10

Konstrukční velikost

Rozsah nastavení proudu (min.)

0.7 A

Datasheety: (PDF)

Doručení: Út 20. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový spínač, S0, pro ochranu trafa, a-výstup 0,7-1A, N-aul. 21A

Dodatečné informace:

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2421-0JA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 0.7 A

Rozsah nastavení proudu (max.): 1 A

Rozsah nastavení (proud): 0.7 - 1 A

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Vlastnosti: s pomocným kontaktem

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 1 A

: 3

: 0

: IP20

: Other

: Screw connection

: Wing knob

: 100 kA

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2871911 Siemens 3RV2421-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2871911 Siemens 3RV2421-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A

Popis

Výkonový spínač, konstrukční velikost S0 pro ochranu trafa a-spoušť 0,7... 1 a N spoušť 21 a, standardní spínací výkon, SIRIUS 3RV2 pro ochranu transformátorů proti zkratu a přetížení.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč, návěstní spínač atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
