Name: Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V DC/AC (š
Brand: Siemens
SKU: 2862418
Availability: BackOrder

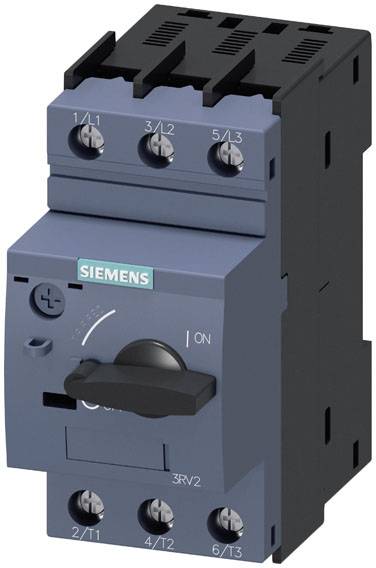

Jistič značky Siemens s otočným spínačem a několika svorkami.

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

0.8 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2421-0HA10

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 285,00 Kč / kus)

3 285,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ výrobku: Pro ochranu před transformátoremOchrana proti dotyku / zepředu: Bezpečné pro dotek při svislém dotyku zepředuUspořádání elektrického připojení / hlavního obvodu: Nahoru a dolůPodíl rozjíždějících vozidel / u vyšších požadavků: 50Podíl rozjíždějících vozidel / nižší požadavky: 50Nadmořská výška / maximální výška nad mořem: 2000 m.Provedení ovladače: PáčkaProvozní výkon / při AC-3 / při 230 v: 0,12 kWProvozní výkon / při AC-3 / při 690 v: 0,37 kWMechanická životnost (spínacích cyklů) / hlavní kontakty / typicky: 100000Elektrická životnost (7 spínacích cyklů) / obvykle: 100000Rozšíření výrobku / pomocný spínač: AnoDetekce fázového výpadku: AnoOchrana proti přetížení: AnoOchrana proti zkratu: AnoOchrana transformátorů: AnoFunkce oddělovače: AnoSpínací frekvence / při AC-3 / maximálně (1/h): 15Impulsní výdržné napětí: 6 kVUtahovací moment / pro hlavní kontakty / při šroubové připojení / maximálně: 2,5 NmProvedení ukazatele / pro stav sepnutí: Otočná páčkaProvedení závitu / připojovacího šroubu / pro hlavní kontakty: M4Provedení zkratového spouštěče: MagnetickéProvedení dříku pro šroubovák: Průměr 5... 6 mmProvedení spouště při přetížení: TepelněVelikost stykače / lze kombinovat / specificky zaměřené na kapky: S00, S0Provozní frekvence / minimální: 50 HzProvozní frekvence / max. 60 HzVelikost hrotu šroubováku POZIDRIV vel. 2Stupeň krytí IP / připojovací svorka: IP20Typ připojitelného průřezů vodiče / pro hlavní kontakty / jeden drát nebo vícežilové: 2x (1... 2,5 m²), 2x (2,5... 10 m²)Typ připojitelného průřezů vodičů / pro hlavní kontakty / jemné dráty / kabelové zpracování kabelů: 2x (1... 2,5 m²), 2x (2,5... 6 mm²), 1x 10 mm²Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (16... 12), 2x (14... Návrh 8)

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2421-0HA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 0.55 A

Rozsah nastavení proudu (max.): 0.8 A

Rozsah nastavení (proud): 0.55 - 0.8 A

Zatěžovací proud: 0.8 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V DC/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862418 Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V DC/AC (š

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862418 Siemens 3RV2421-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V DC/AC (š

Popis

Výkonový spínač, konstrukční velikost S0 pro ochranu transformátoru a-spoušť 0,55... 0,8 a N spoušť 16 a, standardní spínací výkon SIRIUS 3RV2 pro ochranu transformátorů proti zkratu a přetížení.Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč, návěstní spínač atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
