Name: Siemens 3RV2411-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x
Brand: Siemens
SKU: 1740459
Availability: BackOrder

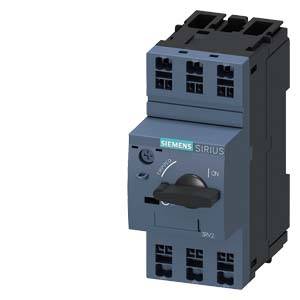

Černý, obdélníkový elektrický spínač s nápisem 'Siemens SIRIUS'. Spínač je v poloze 'Zapnuto'.

Skříň s elektronickými komponenty stojí vedle deštěm politého okna, za nímž je v pozadí rozmazaný modrý objekt.

Diagram znázorňuje příslušenství pro montáž výkonových spínačů s číslováním. Komponenty: pomocné spínače (boční, uložené příčně), signalizační kontakty, oddělovače, svorkovnice.

Schéma zapojení třífázového stykače se třemi obvody, označené 'L1', 'L2', 'L3' pro vstupy a 'T1', 'T2', 'T3' pro výstupy.

Technický výkres spínacího zařízení s předním a bočním pohledem, rozměry v milimetrech, označení 'SIRIUS'.

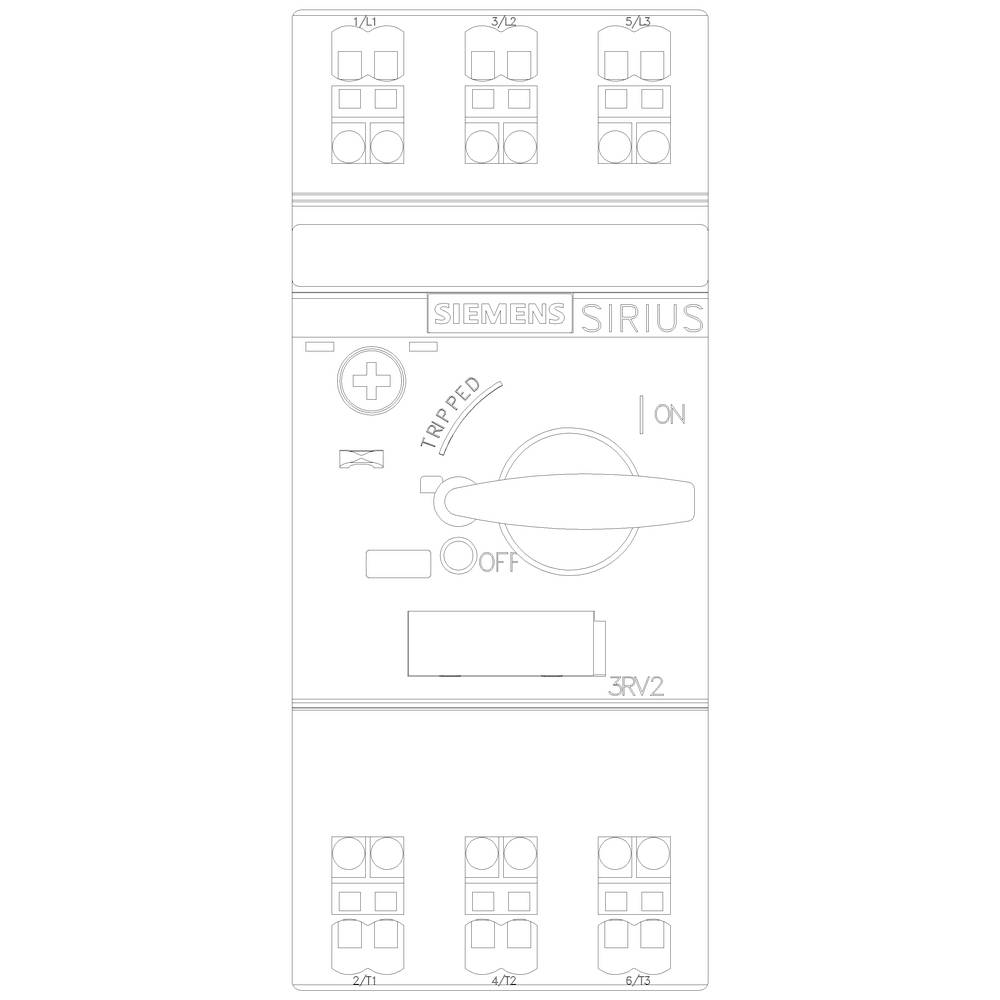

Spínací zařízení s otočným spínačem, který zobrazuje polohy 'VYPNUTO', 'ZAPNUTO' a 'SPUŠTĚNO'. Je viditelný firemní název 'SIEMENS' a 'SIRIUS'.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

10 A

Připojení

pružinová svorka

Typ

3RV2411-1JA20

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 19. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (3 055,00 Kč / kus)

3 055,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2411-1JA20

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 7 A

Rozsah nastavení proudu (max.): 10 A

Rozsah nastavení (proud): 7 - 10 A

Zatěžovací proud: 10 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: pružinová svorka

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 106 mm

Rozm.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 0

: 0

: 10 A

: 3

: 7-10 A

: 0

: 20-690 V

: IP20

: Other

: NE

: Spring clamp connection

: Wing knob

: NE

: 100 kA

: ANO

: NE

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

Doručení: St 11. 11.

Conrad Electronic

Piece

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

Doručení: St 11. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

Doručení: St 11. 11.

Conrad Electronic

Piece

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

Doručení: St 11. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

Doručení: St 11. 11.

Conrad Electronic

Piece

0.25 A

0.18 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

Doručení: St 11. 11.

Conrad Electronic

Piece

0.32 A

0.22 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

Doručení: St 11. 11.

Conrad Electronic

Piece

0.4 A

0.28 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

Doručení: St 11. 11.

Conrad Electronic

Single

0.5 A

0.35 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

Doručení: St 11. 11.

Conrad Electronic

Piece

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 925,00 Kč^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745458

Doručení: St 11. 11.

Conrad Electronic

Piece

0.8 A

0.55 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1740459 Siemens 3RV2411-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1740459 Siemens 3RV2411-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S00 pro trafo ochranu A spoušť 7 - 10 A N-spoušť 208 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro transformátor pro bezpečnou ochranu od transformátory proti zkratu a přetížení. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
