Siemens 3RV2321-1AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm

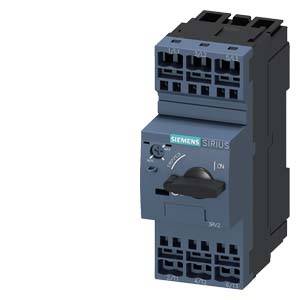

Elektrický odpojovač společnosti Siemens, série Sirius, zobrazený z bočního pohledu s několika připojovacími svorkami.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje komplexní kabeláž a elektronické komponenty. Vpravo je vidět deštěm zarosené okno.

Schéma zobrazuje příslušenství pro spínací zařízení: příčný přepínač, kryt úbytku napětí, signalizační kontakt, odpojovač a svorkovnici; očíslováno.

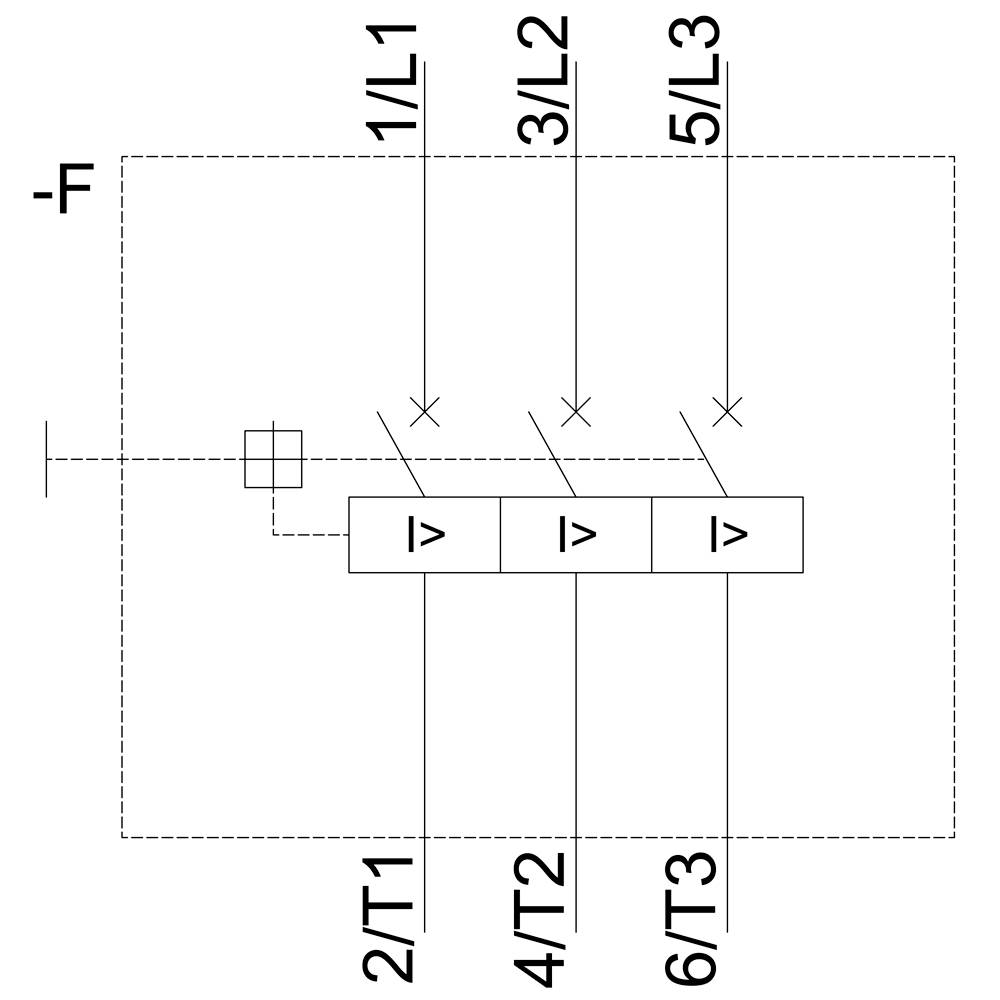

Schéma zapojení ukazuje šest kontaktů, označených 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Propojení a symboly objasňují cesty elektrického proudu.

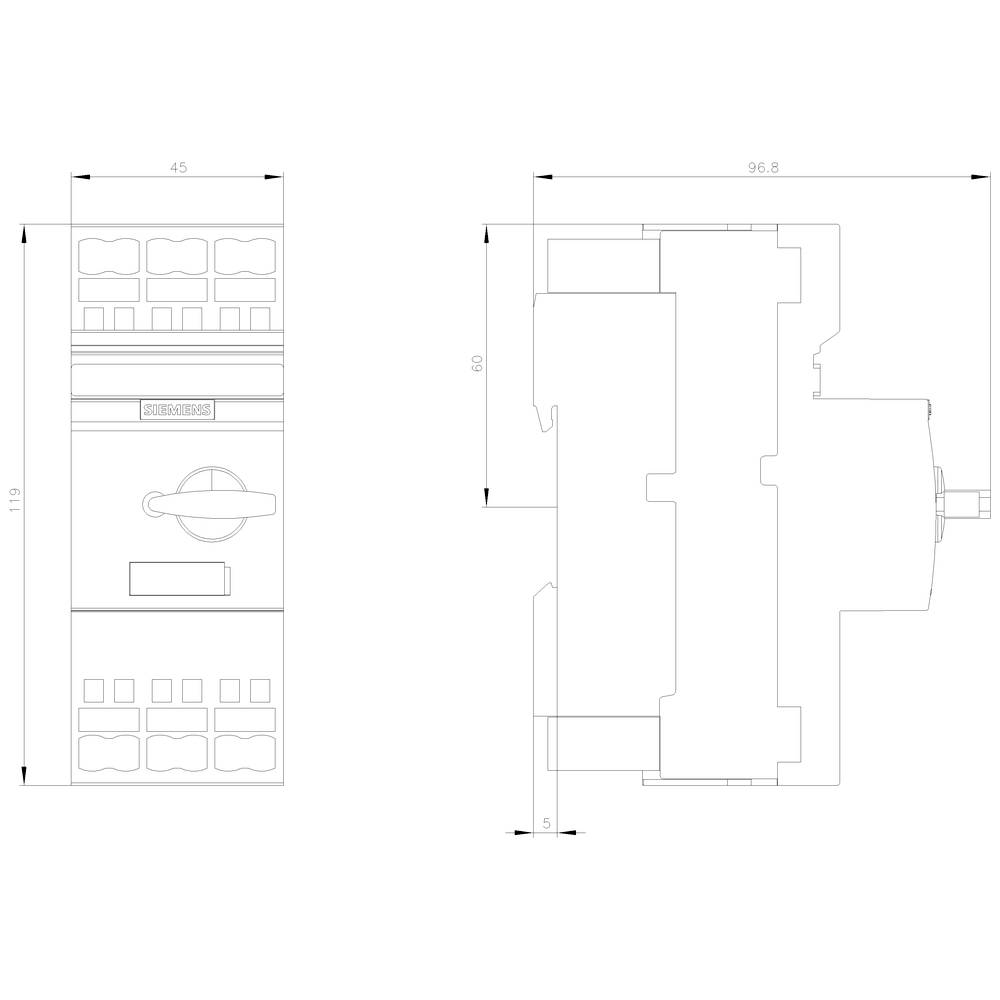

Technický výkres elektrického spínače s rozměry: výška 119 mm, šířka 45 mm, hloubka 96,8 mm.

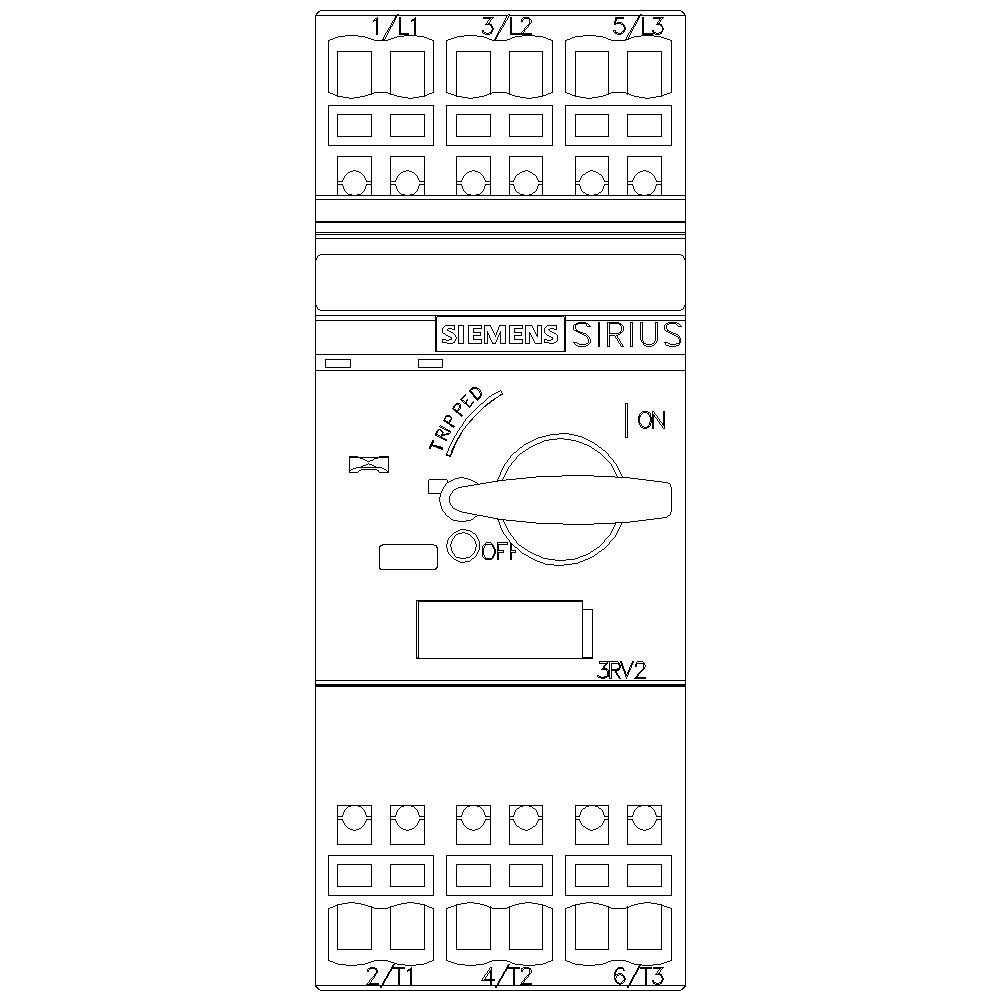

Spínač Siemens SIRIUS v poloze VYPNUTO. Disponuje četnými připojeními; slouží k řízení elektrických obvodů.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

přípojka s pružinovým protitahem

Typ

3RV2321-1AC20

Konstrukční velikost

Počet pólů

3pólový

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 417,36 Kč / kus)

2 417,36 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2321-1AC20

Konstrukční velikost: S0

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: přípojka s pružinovým protitahem

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 119 mm

Rozm.: (š x v x h) 45 x 119 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 119 mm

: 97 mm

: 0.6 kW

: NE

: 1.6 A

: NE

: 3

: IP20

: NE

: Spring clamp connection

: Turn button

: Magnetic

: 0.3 kW

: 100 kA

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1747096 Siemens 3RV2321-1AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747096 Siemens 3RV2321-1AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm

Popis

Velikost jističe S0 pro startovací kombinaci jmenovitý proud 1,6 A N-spoušť 21 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro startovací kombinací pro bezpečnou ochranu spotřebiče při zkratu a pro bezpečné odpojení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
