Siemens 3RV2311-4AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Šedý Siemens spínač s otočným knoflíkem, s nápisem 'SIRIUS'. Hlavní spínač je v poloze 'ZAP'.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň odhaluje různé elektrické komponenty a kabely. V pozadí je vidět deštěm zarosené okno.

Diagram ukazuje elektromagnetické výkonové spínače s čísly příslušenství 1-10. Připojení a pokyny pro správné použití.

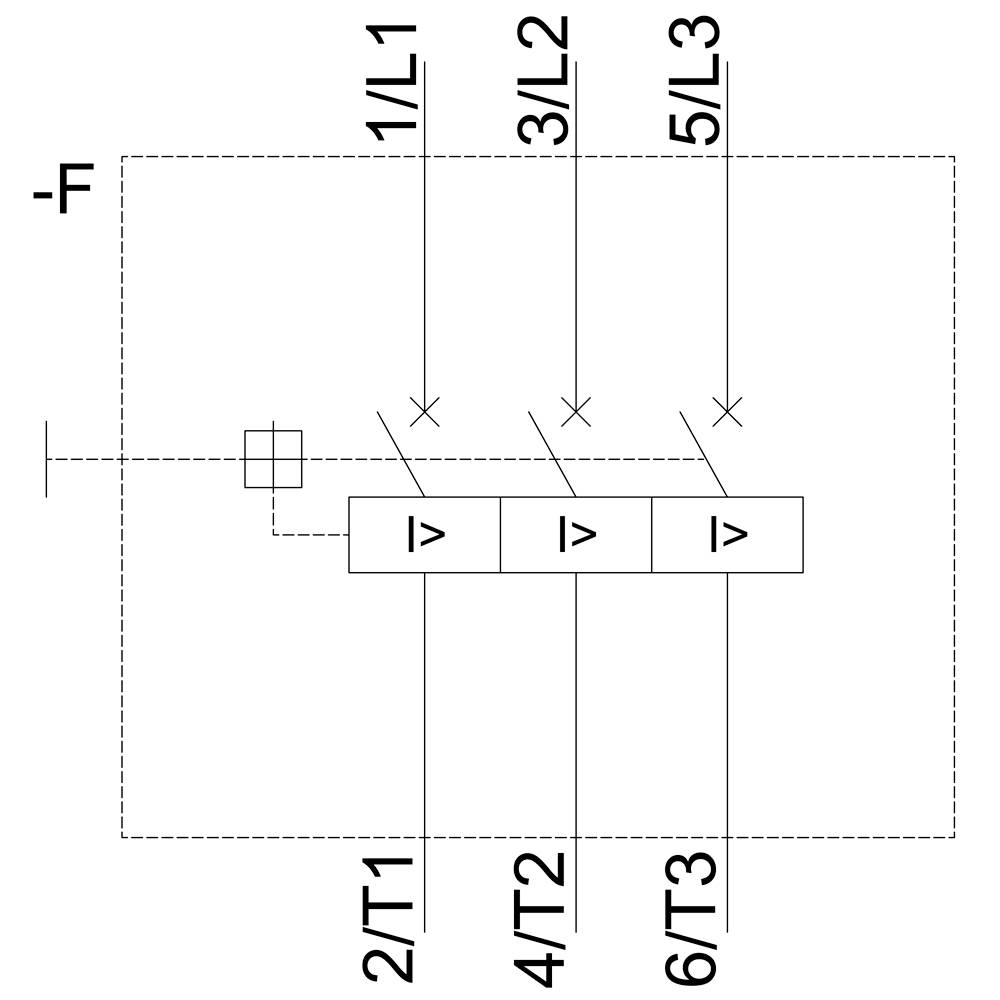

Ochranné schéma zapojení se šesti očíslovanými vodiči: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Šipky znázorňují spínací funkci.

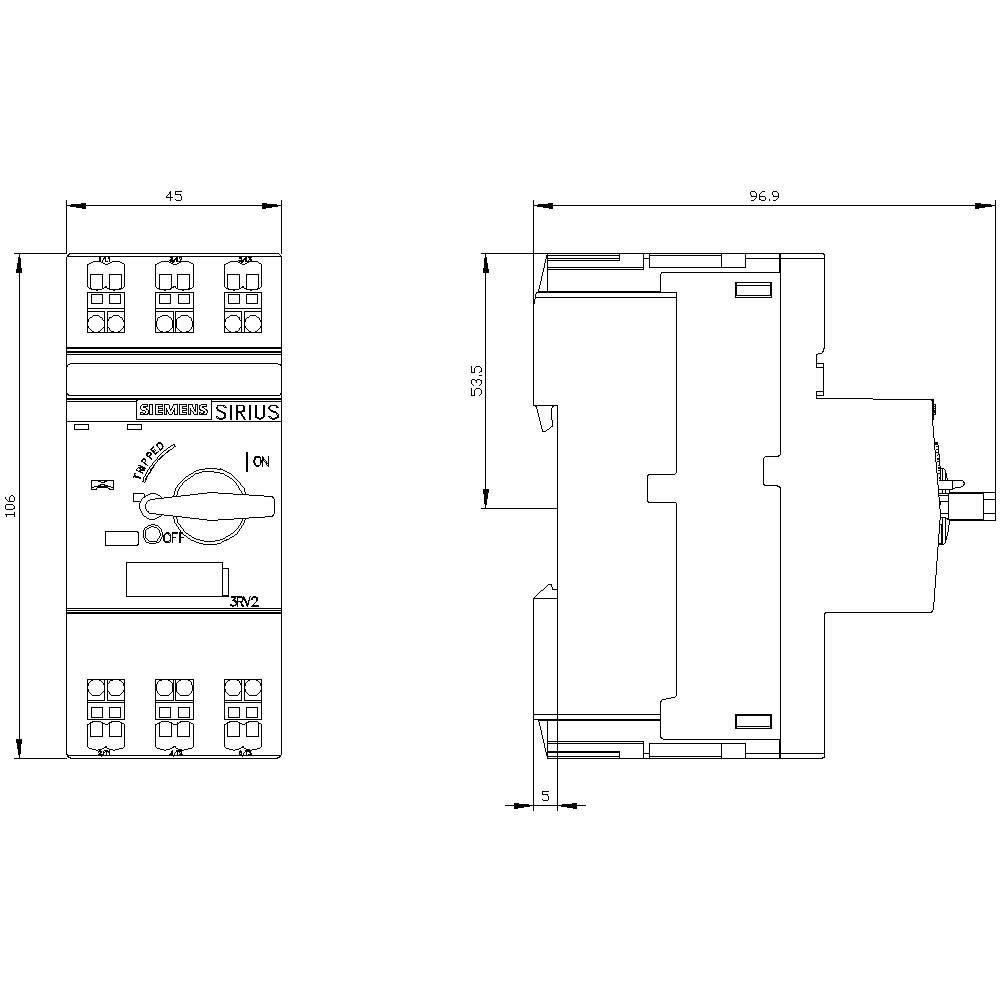

Technický výkres spínače Siemens SIRIUS s rozměry: výška 106 mm, šířka 45 mm, hloubka 96,9 mm. Pohled shora zobrazuje polohy spínače 'OFF' a 'ON'.

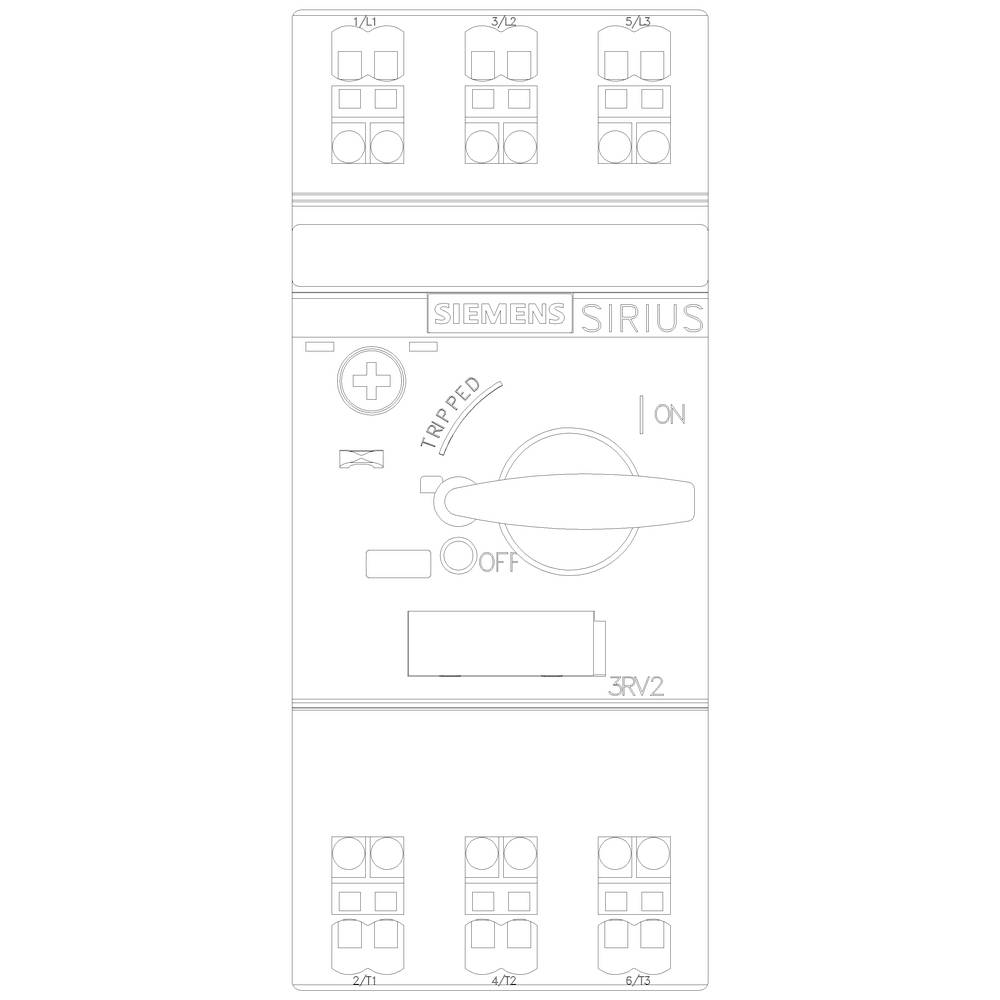

'Siemens SIRIUS 3RV2 jistič, zobrazuje spínač v poloze 'VYP'. Číslované svorky nahoře a dole, žádný průtok proudu.'

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

přípojka s pružinovým protitahem

Typ

3RV2311-4AC20

Konstrukční velikost

S00

Počet pólů

3pólový

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 304,96 Kč / kus)

2 304,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2311-4AC20

Konstrukční velikost: S00

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: přípojka s pružinovým protitahem

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 106 mm

Rozm.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 106 mm

: 97 mm

: 7.5 kW

: NE

: 16 A

: NE

: 3

: 690-690 V

: IP20

: NE

: Spring clamp connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

0.63 A

Piece

0.45 A

Ke stažení

List technických údajů

List technických údajů 1701887 Siemens 3RV2311-4AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1701887 Siemens 3RV2311-4AC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Popis

Velikost jističe S00 pro startovací kombinaci jmenovitý proud 16 A N-spoušť 208 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro startovací kombinací pro bezpečnou ochranu spotřebiče při zkratu a pro bezpečné odpojení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
