Siemens 3RV2311-4AC10 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

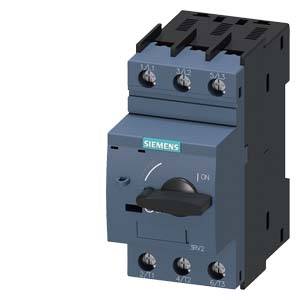

Elektrický spínač od Siemensu s otočným knoflíkem v poloze 'ZAP', vhodný pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje komplexní kabeláž a řídicí systémy. V pozadí prší na okno.

Diagram '3RV29 Příslušenství' zobrazuje různé elektrické komponenty s propojovacími čarami a popisy: Příčný pomocný spínač (1, 2), Blok poklesu napětí (3), Podpěťový startér (4), Signalizační a odpojovací modul (5, 6), Svorkovnice typ 2 (7, 8).

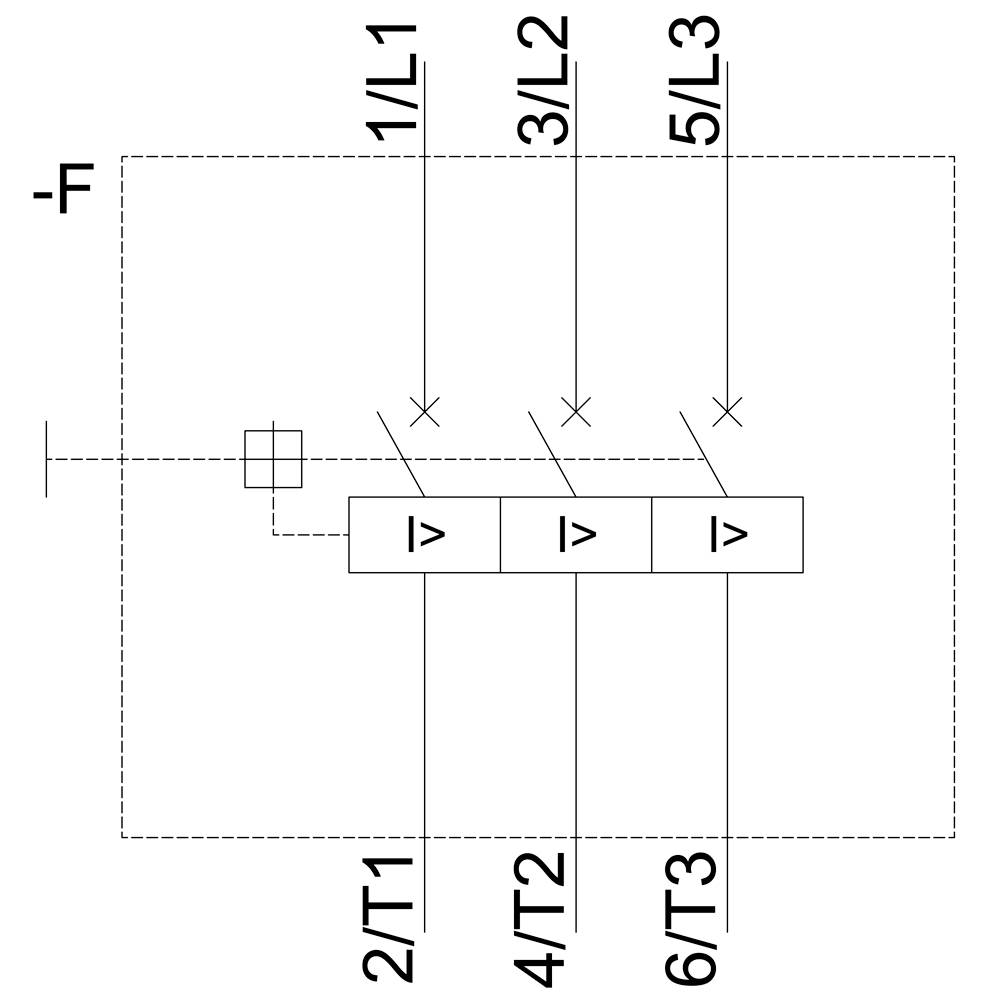

Schéma zapojení se třemi paralelními větvemi, očíslovanými od 1 do 6. Vodiče jsou označeny štítky 1/L1, 3/L2, 5/L3 nahoře a 2/T1, 4/T2, 6/T3 dole.

'Technický výkres spínače, přední a boční pohled s rozměry: šířka 45 mm, výška 97 mm, hloubka 96,9 mm.'

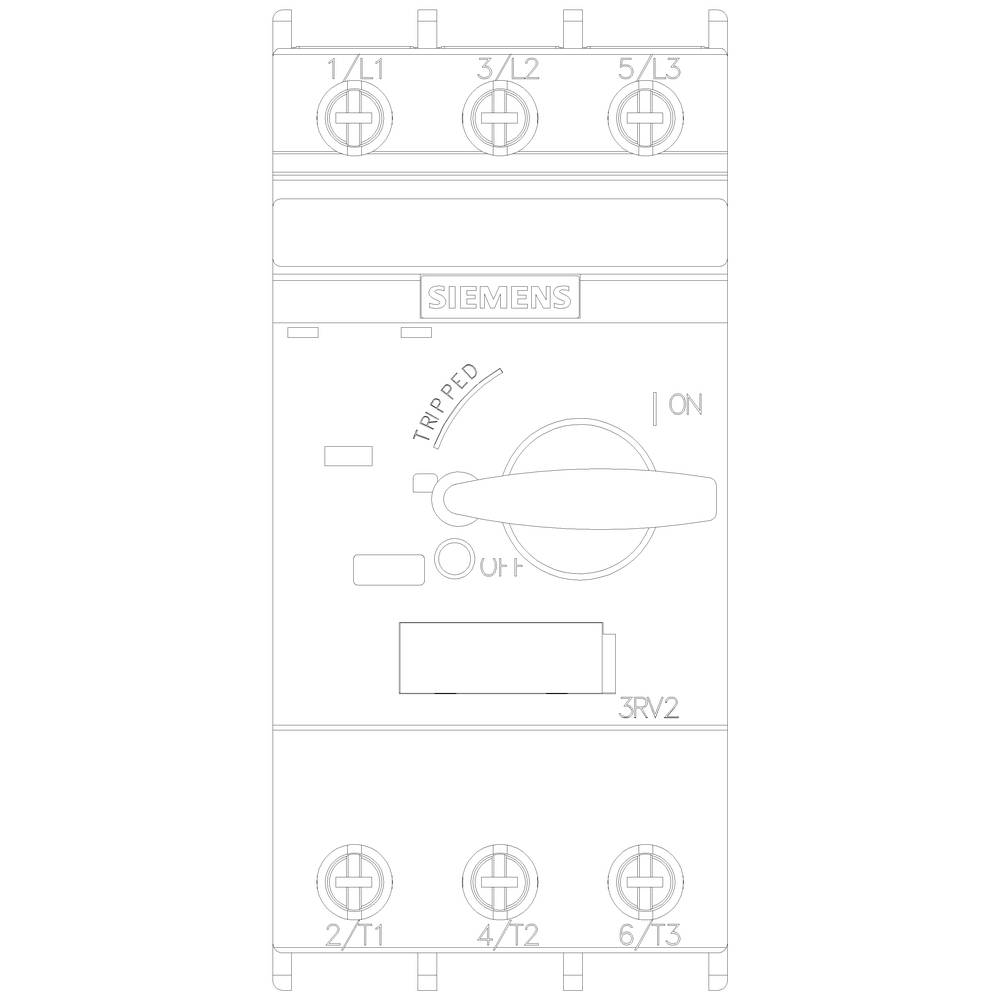

"Siemens spínač": Elektrické spínací zařízení s pákou pro funkci zapnuto/vypnuto. Nahoře a dole jsou umístěny terminálové svorky.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

šroubovací

Typ

3RV2311-4AC10

Konstrukční velikost

S00

Počet pólů

3pólový

Datasheety: (PDF)

Doručení: Po 19. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 304,96 Kč / kus)

2 304,96 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2311-4AC10

Konstrukční velikost: S00

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Bauform S00

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 97 mm

: 97 mm

: 7.5 kW

: NE

: 16 A

: NE

: 3

: 690-690 V

: IP20

: NE

: Screw connection

: Turn button

: Magnetic

: 4 kW

: 55 kA

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

0.63 A

Piece

0.45 A

Ke stažení

List technických údajů

List technických údajů 1747094 Siemens 3RV2311-4AC10 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747094 Siemens 3RV2311-4AC10 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Popis

Velikost jističe S00 pro startovací kombinaci jmenovitý proud 16 A N-spoušť 208 A šroubové připojení standardní spínací výkon výkon spínač SIRIUS 3RV2 pro startovací kombinací pro bezpečnou ochranu spotřebiče při zkratu a pro bezpečné odpojení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
