Name: Siemens 3RV2311-1HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece
Brand: Siemens
SKU: 1704312
Availability: BackOrder

Elektrický spínač značky Siemens s otočným knoflíkem uprostřed. Nápis: 'Siemens Sirius'.

Rozvaděč s otevřeným krytem ukazuje elektronické komponenty. V pozadí je přes dešťem skropené okno viditelný stroj.

Příslušenství pro instalaci výkonových spínačů ukazuje různé montážní možnosti. Číslované komponenty: pomocné spínače, odpojovací jednotka, signalizační a podpěťové relé.

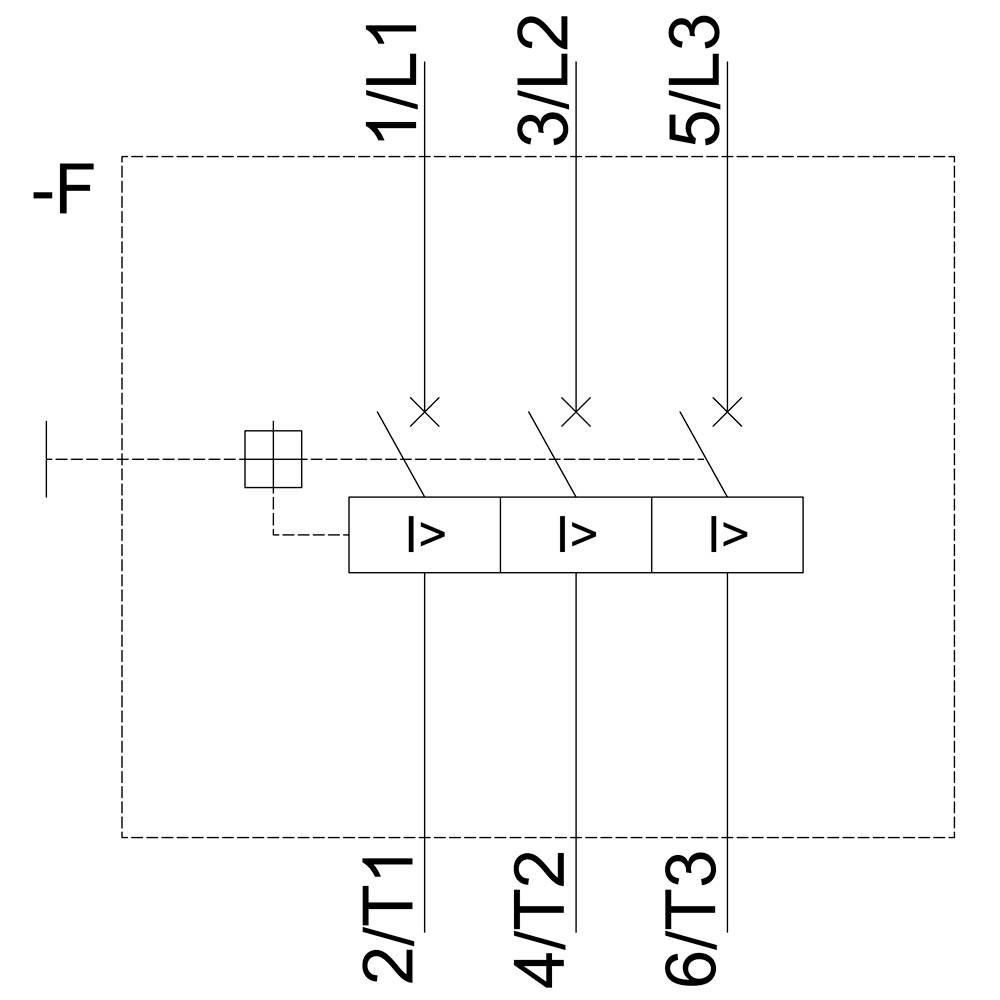

Schéma elektrického systému se šesti očíslovanými svorkami: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Propojení mezi svorkami jsou znázorněna.

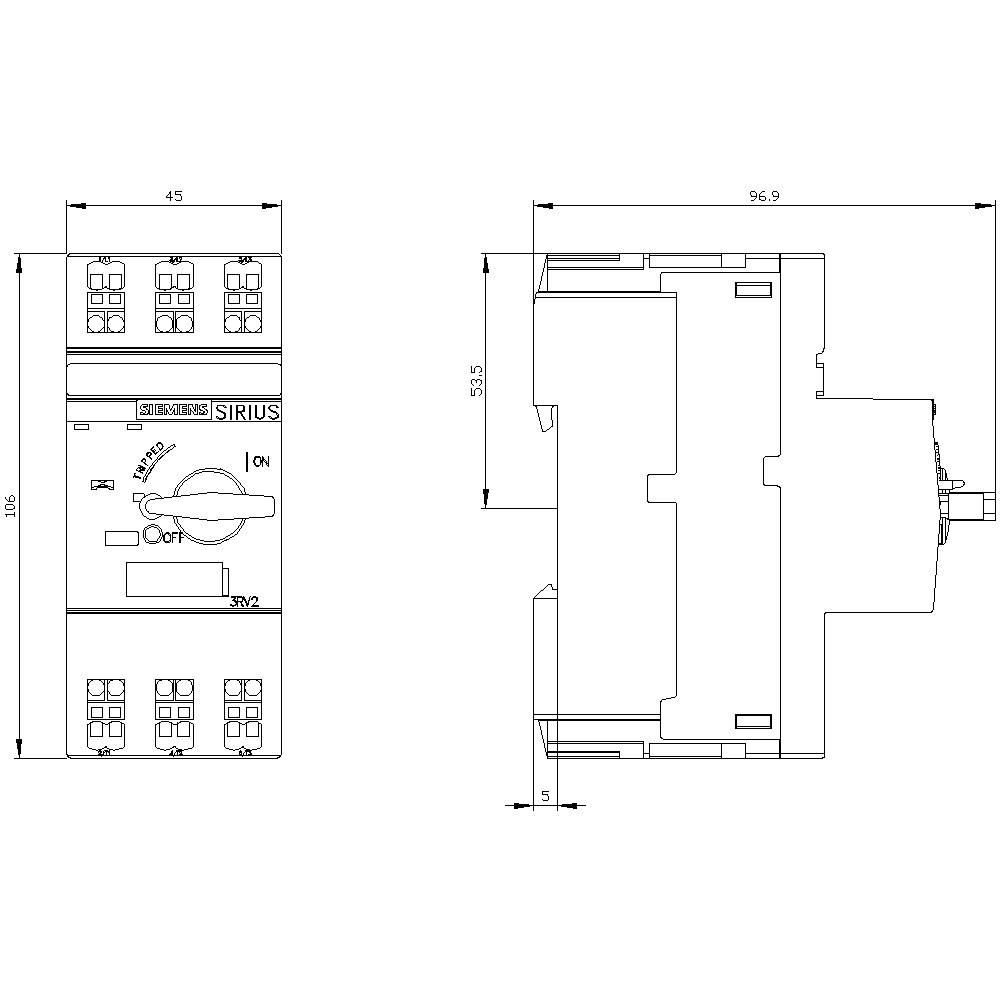

Schéma elektrického spínače s rozměry v milimetrech. Přední a boční pohled s detaily zapojení a polohy spínače.

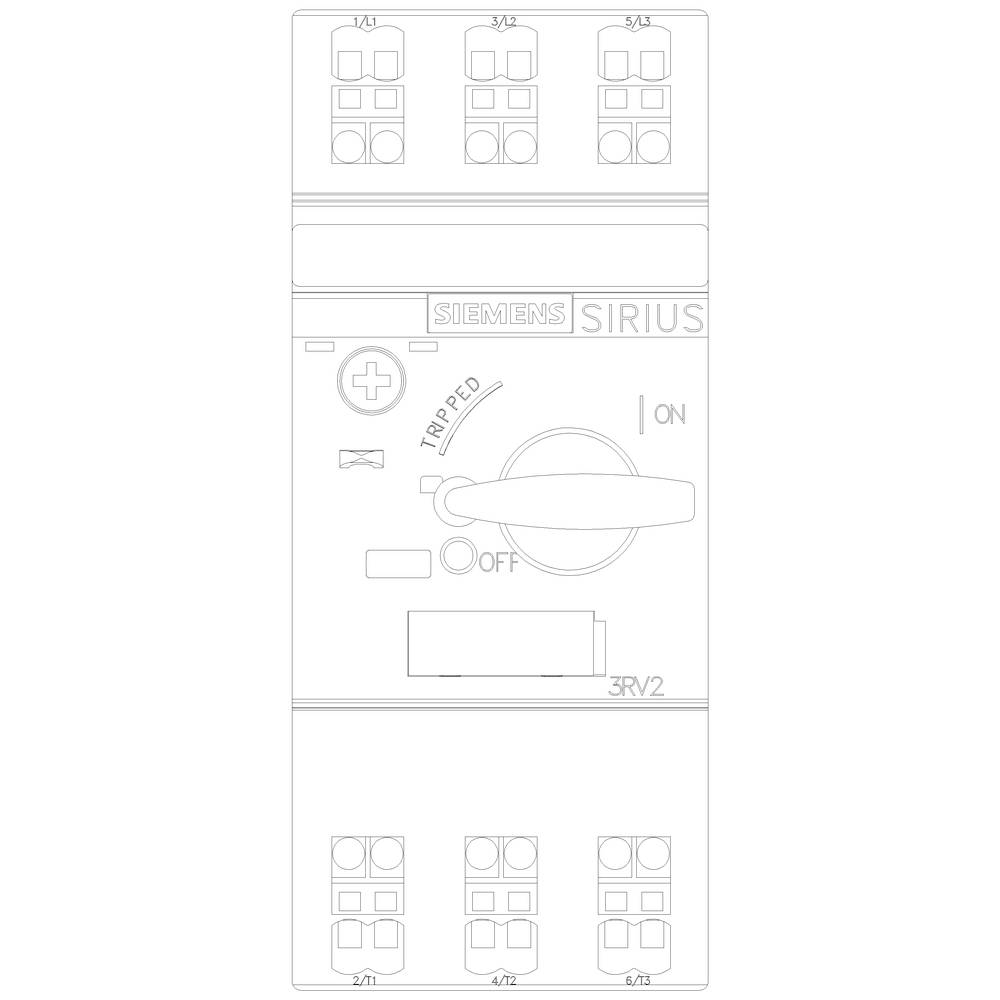

Spínací zařízení od Siemensu, typicky určené pro elektrickou ochranu motorů, zobrazuje provozní stavy 'Zapnuto', 'Vypnuto' a 'Vypnuto v důsledku poruchy'.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RV2311-1HC20

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Pá 13. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 605,00 Kč / kus)

2 605,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2311-1HC20

Konstrukční velikost: S00

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: přípojka s pružinovým protitahem

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 106 mm

Rozm.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 106 mm

: 97 mm

: 3 kW

: NE

: 8 A

: NE

: 3

: 690-690 V

: IP20

: NE

: Spring clamp connection

: Turn button

: Magnetic

: 1.5 kW

: 100 kA

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Druh obalu

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

Doručení: Pá 13. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

Doručení: Pá 13. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.25 A

0.18 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.32 A

0.22 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.4 A

0.28 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

Doručení: Pá 13. 11.

Conrad Electronic

Single

0.5 A

0.35 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 925,00 Kč^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745458

Doručení: Pá 13. 11.

Conrad Electronic

Piece

0.8 A

0.55 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1704312 Siemens 3RV2311-1HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704312 Siemens 3RV2311-1HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm Piece

Popis

Velikost jističe S00 pro startovací kombinaci jmenovitý proud 8 A N-spoušť 104 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro startovací kombinací pro bezpečnou ochranu spotřebiče při zkratu a pro bezpečné odpojení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
