Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

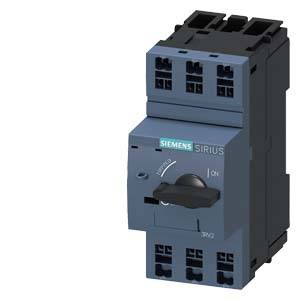

Šedý spínač Siemens SIRIUS pro průmyslové aplikace, zobrazující polohu mezi 'I' (zapnuto) a 'O' (vypnuto).

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje zapojené komponenty, zatímco venku stéká déšť po okně. V pozadí je vidět stroj.

Diagram znázorňuje příslušenství pro výkonový spínač: příčný pomocný spínač, boční pomocný spínač, signalizační spínač, držák rozlišovací vzdálenosti a svorkovnice.

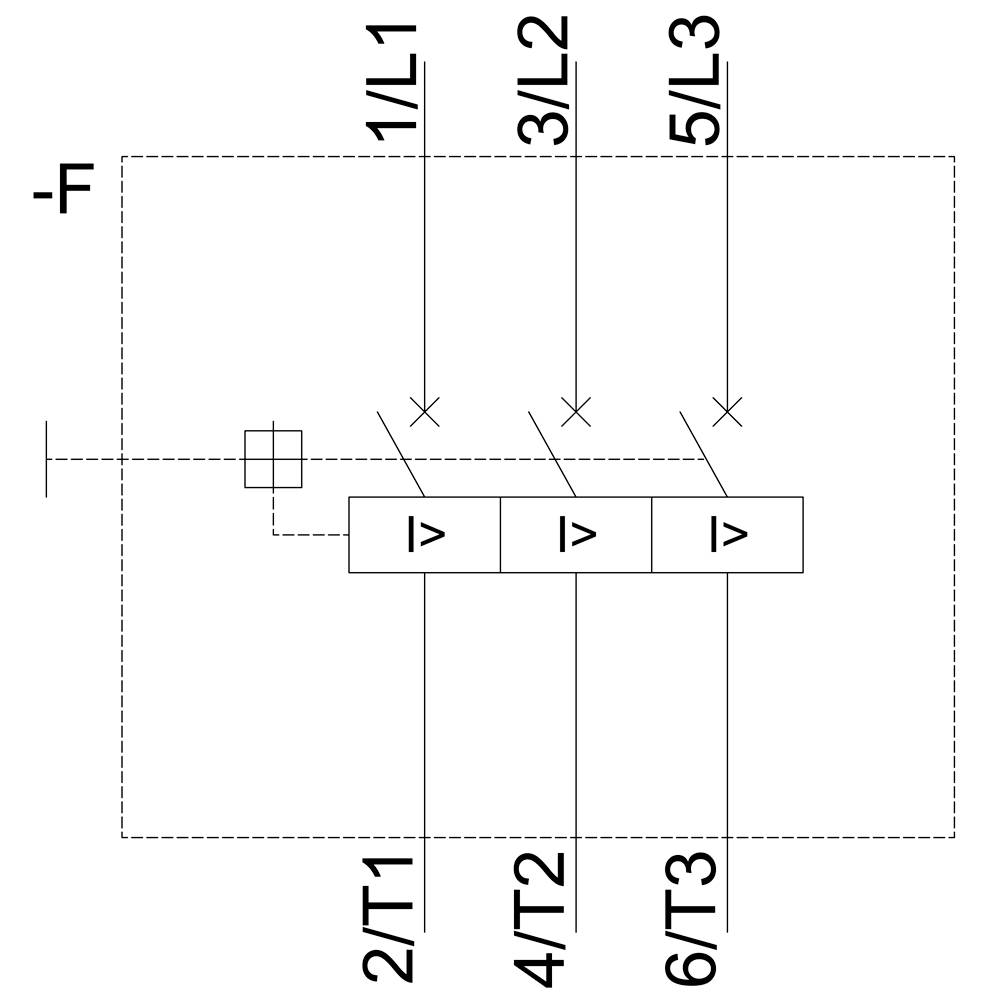

Schéma zapojení s transformátorem 'T', který distribuuje napětí na tři zátěže 'L1', 'L2' a 'L3'. Značení: '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

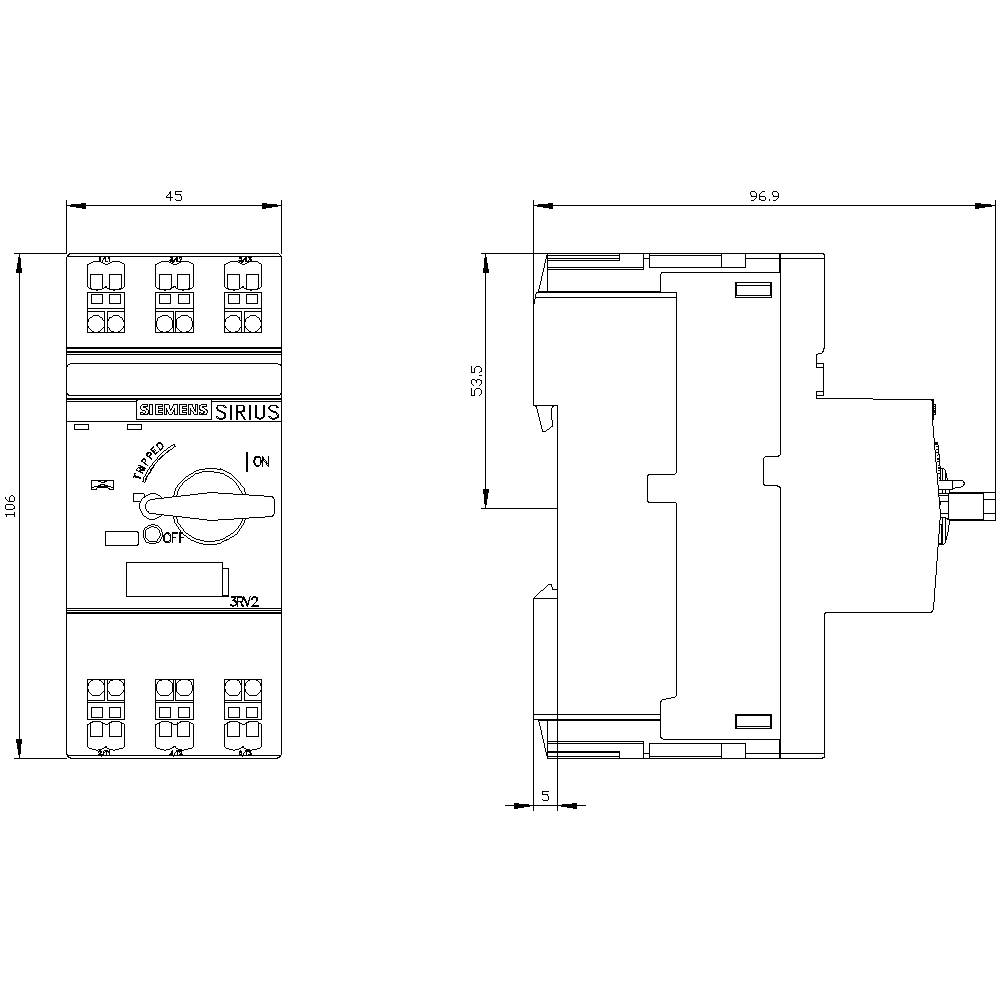

Technický výkres spínače s bočním pohledem. Rozměry: 45 x 96,9 mm, výška 106 mm. Na přední straně je uveden název značky 'SIRIUS'.

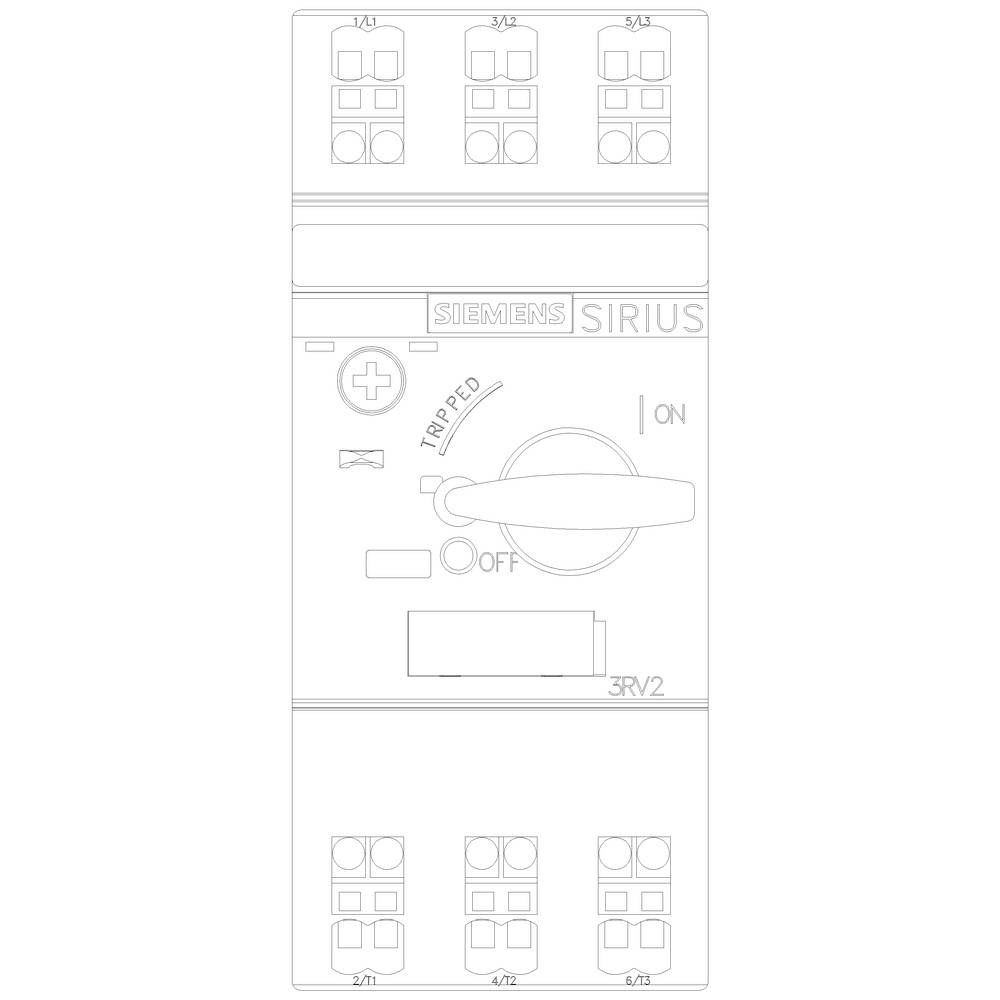

Spínací zařízení od Siemense: Hlavní vypínač uprostřed s polohami VYP a ZAP.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

přípojka s pružinovým protitahem

Typ

3RV2311-0HC20

Konstrukční velikost

S00

Počet pólů

3pólový

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 020,66 Kč / kus)

2 020,66 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2311-0HC20

Konstrukční velikost: S00

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: přípojka s pružinovým protitahem

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 106 mm

Rozm.: (š x v x h) 45 x 106 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 106 mm

: 97 mm

: 0.2 kW

: NE

: 0.8 A

: NE

: 3

: IP20

: NE

: Spring clamp connection

: Turn button

: Magnetic

: 0.1 kW

: 100 kA

: NE

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1702444

1 A

Piece

0.7 A

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

0.16 A

Piece

0.11 A

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

0.16 A

0.11 A

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

0.2 A

Piece

0.14 A

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

0.2 A

0.14 A

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

0.25 A

Piece

0.18 A

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

0.32 A

Piece

0.22 A

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

0.4 A

Piece

0.28 A

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

0.5 A

Single

0.35 A

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

0.63 A

Piece

0.45 A

Ke stažení

List technických údajů

List technických údajů 1747075 Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747075 Siemens 3RV2311-0HC20 výkonový vypínač 1 ks Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 106 x 97 mm

Popis

Velikost jističe S00 pro startovací kombinaci jmenovitý proud 0,8 A N-spoušť 10 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro startovací kombinací pro bezpečnou ochranu spotřebiče při zkratu a pro bezpečné odpojení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
