Name: Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 57 - 75 A Spínací napětí (max.): 690 V/AC (š x v x
Brand: Siemens
SKU: 1746907
Availability: BackOrder

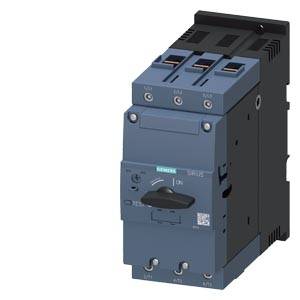

Modrý výkonový spínač od Siemensu s pákou a kontrolkami, vhodný pro použití v elektrických zařízeních.

Rozvaděč s otevřeným krytem odhaluje různé kabely a komponenty. V pozadí jsou skrze okno viditelné výrobní stroje.

Obrázek elektrického systému s příslušenstvím a propojovacími vodiči, očíslovaný od 1 do 9, s popisem každé části.

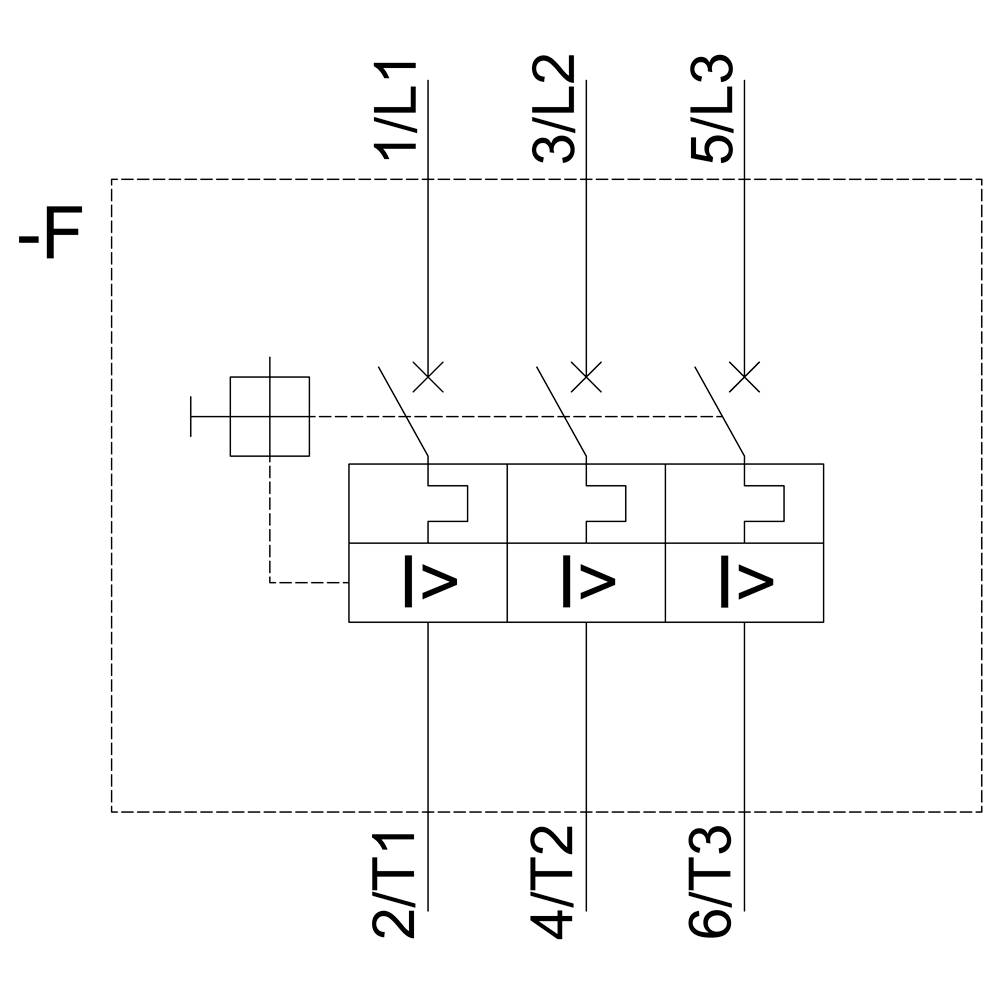

Elektrický schéma znázorňuje tři stykače s označeními 1/L1, 3/L2, 5/L3 nahoře a 2/T1, 4/T2, 6/T3 dole.

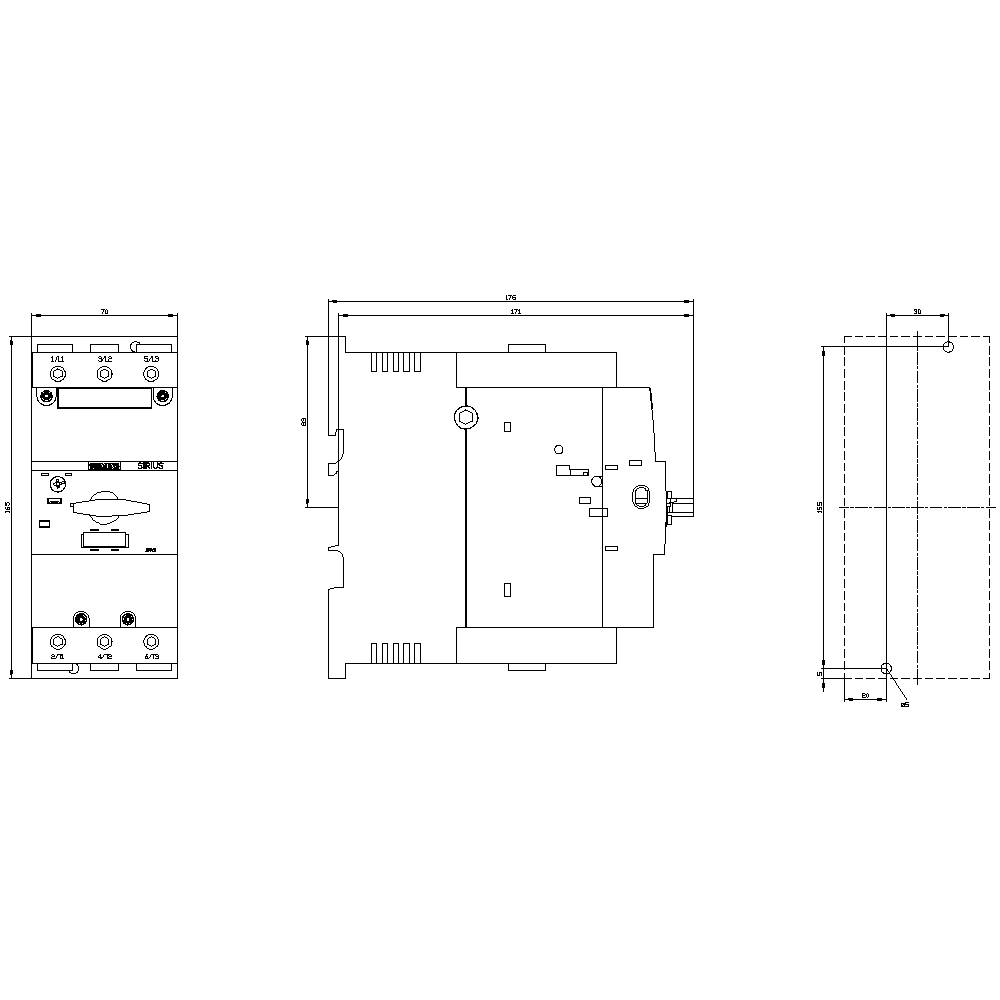

Technický výkres elektronického zařízení s pohledem zepředu, z boku a shora. Rozměry a otvory jsou vyznačeny.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

75 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2042-4KA10

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Po 16. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (15 795,00 Kč / kus)

15 795,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2042-4KA10

Konstrukční velikost: S3

Rozsah nastavení proudu (min.): 57 A

Rozsah nastavení proudu (max.): 75 A

Rozsah nastavení (proud): 57 - 75 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 176 mm

Šířka: 70 mm

V: 165 mm

Rozm.: (š x v x h) 70 x 165 x 176 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 70

: 165 mm

: 176 mm

: 37 kW

: NE

: 75 A

: NE

: 3

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 22 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Druh obalu

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1702647

Doručení: Po 16. 11.

Conrad Electronic

40 A

28 A

Piece

Min.: 1

Násobky: 1

9 955,00 Kč^*

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746893

Doručení: Po 16. 11.

Conrad Electronic

40 A

28 A

Min.: 1

Násobky: 1

10 595,00 Kč^*

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746894

Doručení: Po 16. 11.

Conrad Electronic

50 A

36 A

Piece

Min.: 1

Násobky: 1

9 955,00 Kč^*

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746895

Doručení: Po 16. 11.

Conrad Electronic

50 A

36 A

Piece

Min.: 1

Násobky: 1

10 595,00 Kč^*

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746896

Doručení: Čt 12. 11.

Conrad Electronic

63 A

45 A

Piece

Min.: 1

Násobky: 1

8 895,00 Kč^*

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746897

Doručení: Po 16. 11.

Conrad Electronic

63 A

45 A

Min.: 1

Násobky: 1

10 595,00 Kč^*

Siemens 3RV2041-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 57 - 75 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746898

Doručení: Pá 20. 11.

Conrad Electronic

75 A

57 A

Piece

Min.: 1

Násobky: 1

11 125,00 Kč^*

Siemens 3RV2041-4KA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 57 - 75 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Single

Objednací číslo:1746899

Doručení: Po 16. 11.

Conrad Electronic

75 A

57 A

Single

Min.: 1

Násobky: 1

11 549,00 Kč^*

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1705000

Doručení: Čt 12. 11.

Conrad Electronic

100 A

80 A

Piece

Min.: 1

Násobky: 1

12 609,00 Kč^*

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1699599

Doručení: Po 16. 11.

Conrad Electronic

100 A

80 A

Piece

Min.: 1

Násobky: 1

13 139,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1746907 Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 57 - 75 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746907 Siemens 3RV2042-4KA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 57 - 75 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S3 pro motor, Class 10 A spoušť 57...75 A N-spoušť 975 A šroubové připojení zvýšené spínací výkon 100 kA výkon spínač SIRIUS 3RV2 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
