Siemens 3RV2041-4HA10-0DA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A

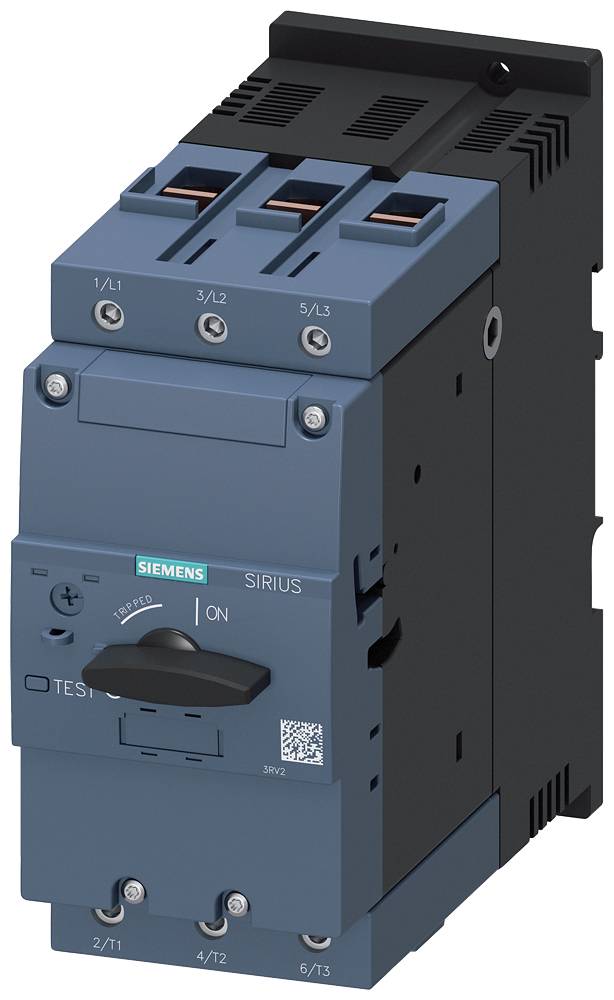

Šedý elektrický výkonový spínač s několika svorkami a přepínačem. Označený štítky 'Siemens' a 'Sirius'.

Ilustrační obrázek

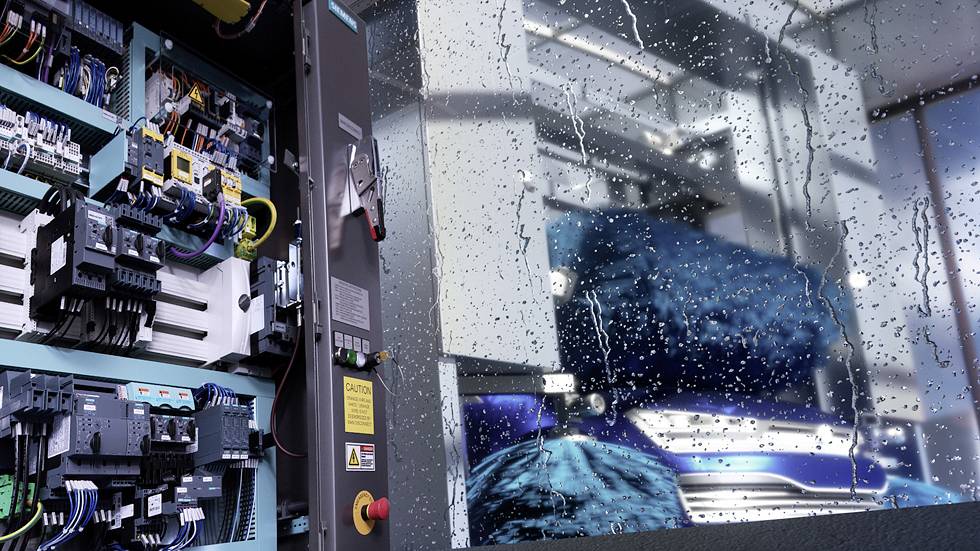

Průmyslová rozváděčová skříň s otevřenými dvířky stojí vedle velké strojní jednotky. V pozadí jsou viditelné police a ochranné kryty.

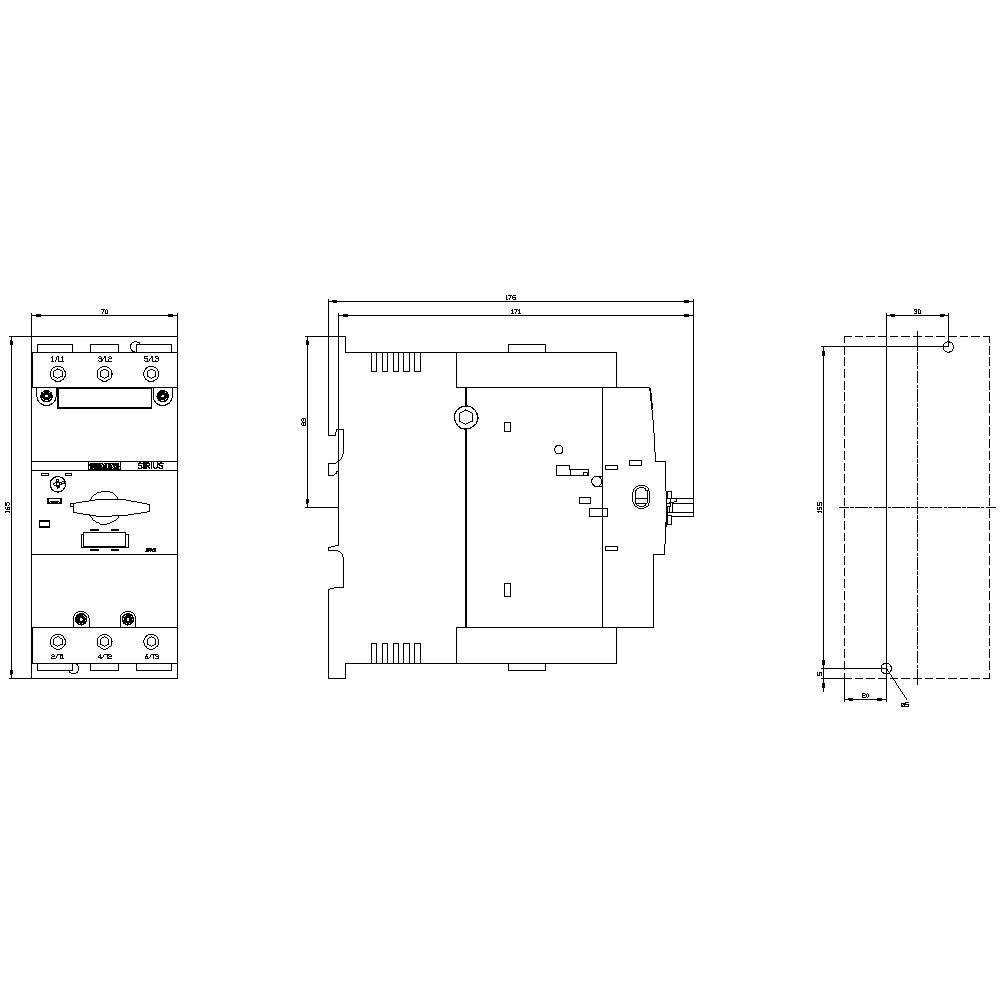

Technický výkres elektrického spínače s čelním, bočním a pohledem shora. Jsou viditelné detaily jako rozměry a připojení.

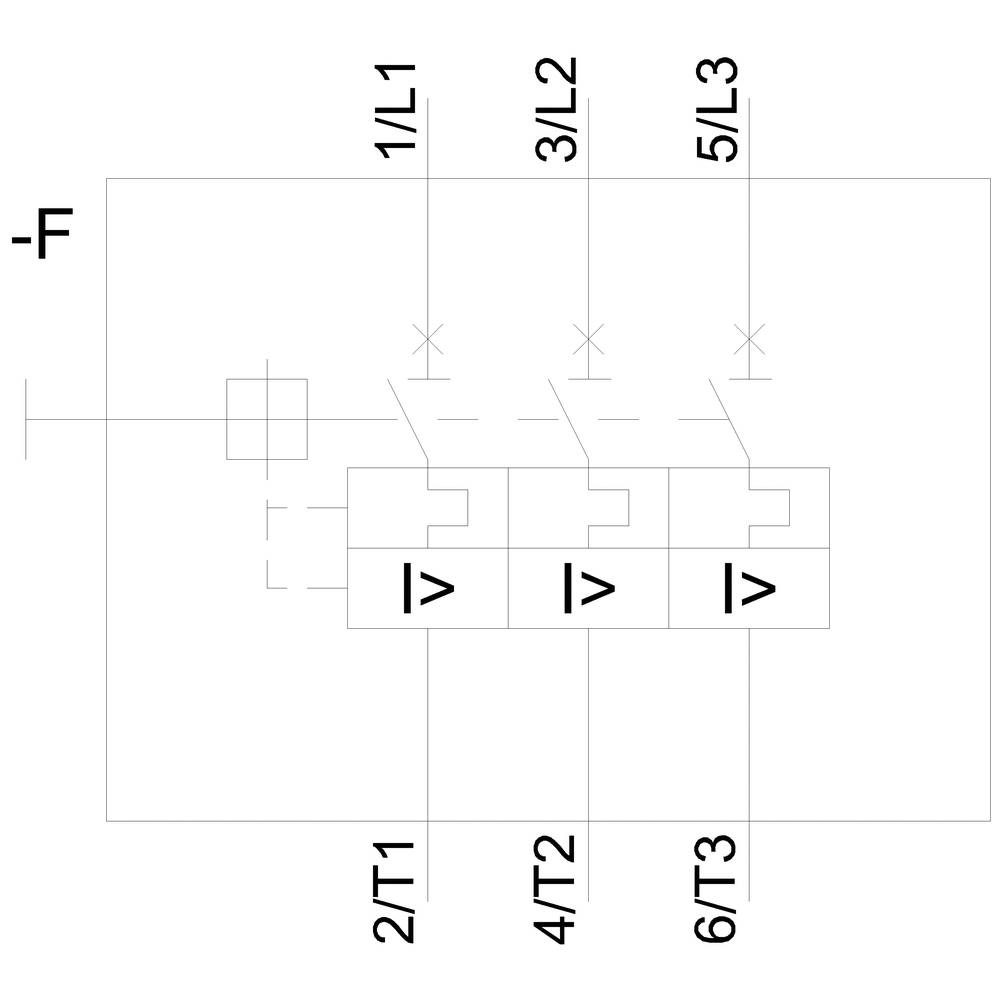

Schéma zapojení znázorňuje třífázové vedení s pojistkami a jističem. Označeno fázovými štítky 1/L1, 3/L2, 5/L3.

1/4

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

50 A

Typ

3RV2041-4HA10-0DA0

Konstrukční velikost

Rozsah nastavení proudu (min.)

36 A

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (9 194,21 Kč / kus)

9 194,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2041-4HA10-0DA0

Konstrukční velikost: S3

Rozsah nastavení proudu (min.): 36 A

Rozsah nastavení proudu (max.): 50 A

Rozsah nastavení (proud): 36 - 50 A

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Obsah: 1 ks

Splňuje RoHS: ano

: 70

: 165 mm

: 176 mm

: 22 kW

: 50 A

: 3

: IP20

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: Built-in device fixed built-in technique

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 2871900 Siemens 3RV2041-4HA10-0DA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2871900 Siemens 3RV2041-4HA10-0DA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A

Popis

Výkonový spínač konstrukční velikost S3 pro ochranu zařízení bez ochrany fázového selhání a spoušť 36...50 a N spoušť 650 a šroubový spoj standardní spínací výkon SIRIUS 3RV2 pro ochranu zařízení pro bezpečné vypnutí při zkratu a pro ochranu spotřebiče a zařízení před přetížením a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč, návěstní spínač atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
