Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x

Modrý výkonový spínač s několika svorkami a ovládací pákou, vhodný pro montáž do elektrické rozvodné skříně.

Ilustrační obrázek

Rozvaděč s otevřenými dvířky odhaluje elektronické komponenty. V pozadí je vidět deštěm polité sklo a rozostřené stroje.

Diagram příslušenství pro montáž spínačů. Zobrazuje různé komponenty, jako jsou pomocné spínače, signalizační spínače, oddělovací modul, svorkovnice, propojené připojovacími čarami.

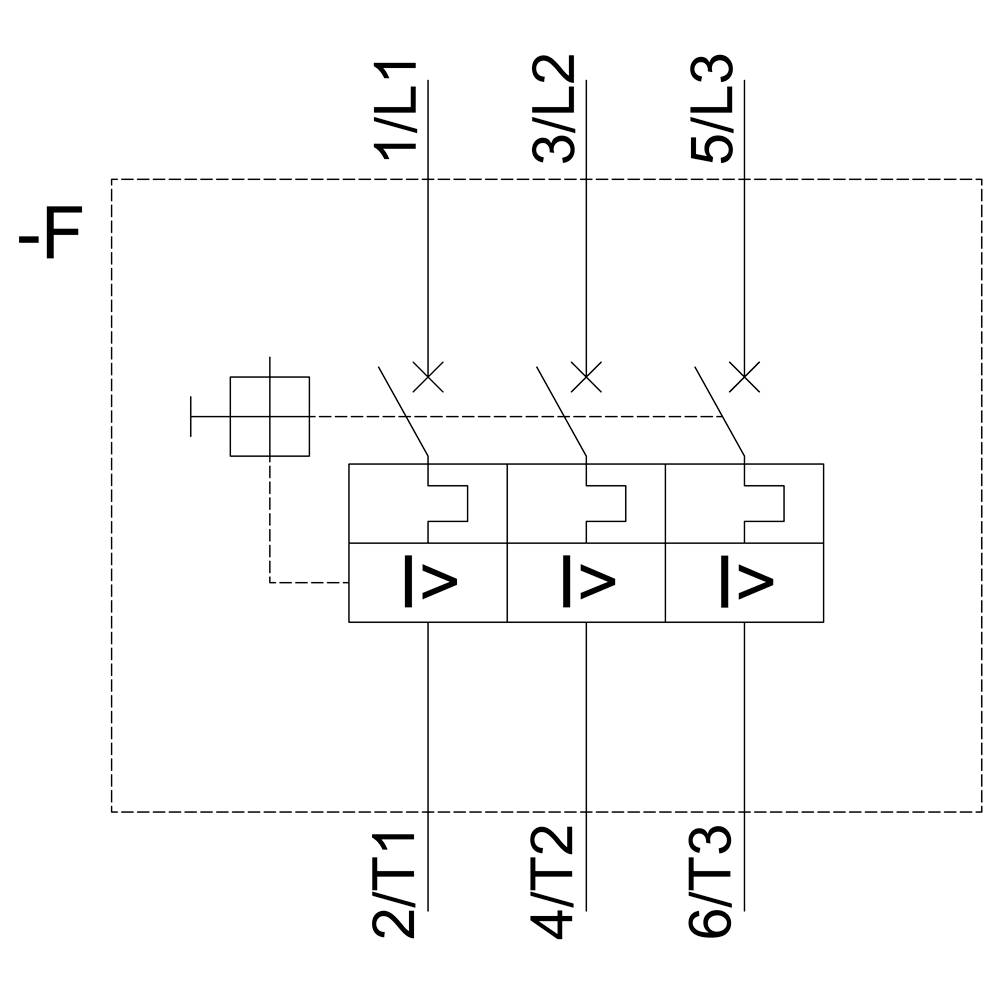

Schéma elektrického systému s stykači a pojistkami, označené štítky L1, L2, L3 a příslušnými čísly.

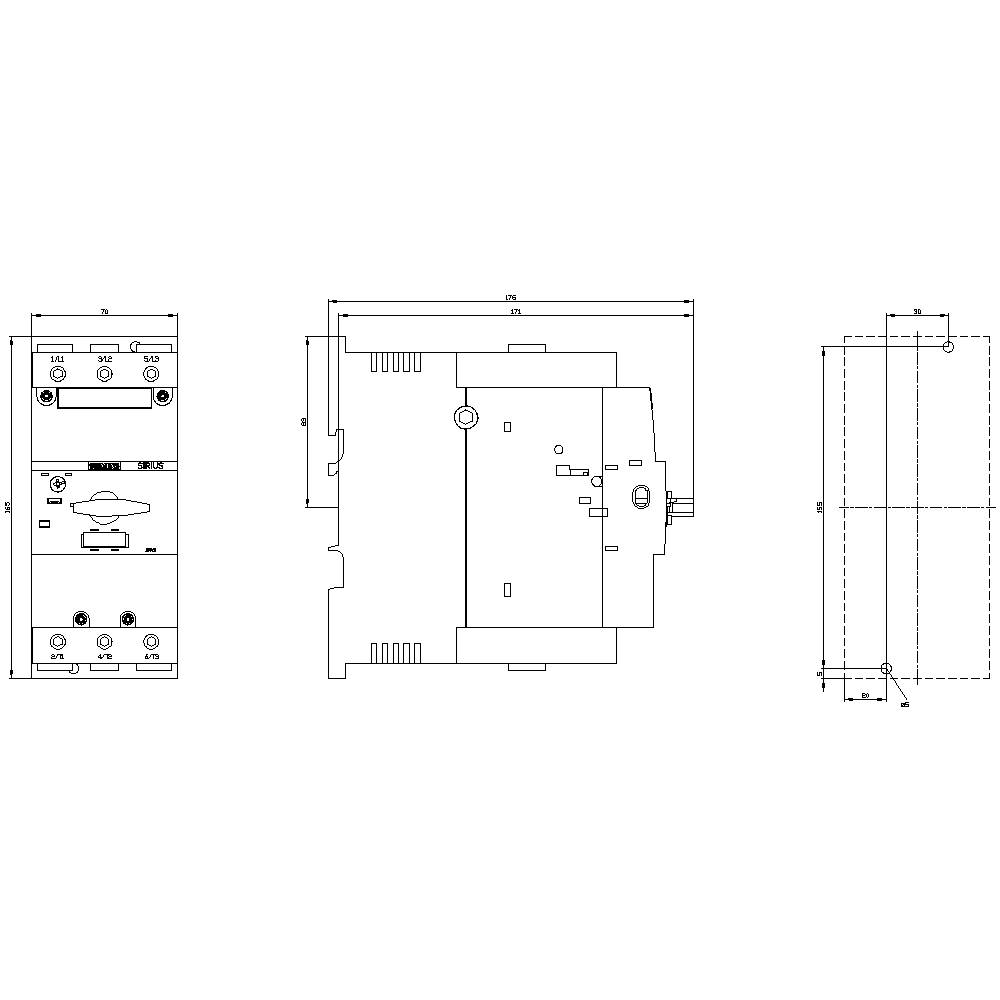

Schéma zapojení se třemi pohledy elektronické součástky. Zobrazuje přední, boční a horní pohled s podrobnými rozměry.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2041-4FA10

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (8 227,27 Kč / kus)

8 227,27 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2041-4FA10

Konstrukční velikost: S3

Rozsah nastavení proudu (min.): 28 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 28 - 40 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 176 mm

Šířka: 70 mm

V: 165 mm

Rozm.: (š x v x h) 70 x 165 x 176 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 70

: 165 mm

: 176 mm

: 18.5 kW

: NE

: 40 A

: NE

: 3

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 65 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Druh obalu

Rozsah nastavení proudu (min.)

Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1702647

Tento produkt

40 A

Piece

28 A

Siemens 3RV2041-4MA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1699599

100 A

Piece

80 A

Siemens 3RV2041-4MA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 80 - 100 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1705000

100 A

Piece

80 A

Siemens 3RV2041-4YA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 75 - 93 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1705001

93 A

75 A

Siemens 3RV2042-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1705002

40 A

28 A

Siemens 3RV2041-4FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746893

40 A

28 A

Siemens 3RV2041-4HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746894

50 A

Piece

36 A

Siemens 3RV2041-4HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 36 - 50 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746895

50 A

Piece

36 A

Siemens 3RV2041-4JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm Piece

Objednací číslo:1746896

63 A

Piece

45 A

Siemens 3RV2041-4JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 45 - 63 A Spínací napětí (max.): 690 V/AC (š x v x h) 70 x 165 x 176 mm

Objednací číslo:1746897

63 A

45 A

Ke stažení

List technických údajů

List technických údajů 1702647 Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1702647 Siemens 3RV2041-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 40 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S3 pro motor, Class 10 A spoušť 28 - 40 A N-spoušť 520 A šroubové připojení standardní spínací výkon výkon spínač SIRIUS 3RV2 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
