Siemens 3RV2031-4PB10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 36 A

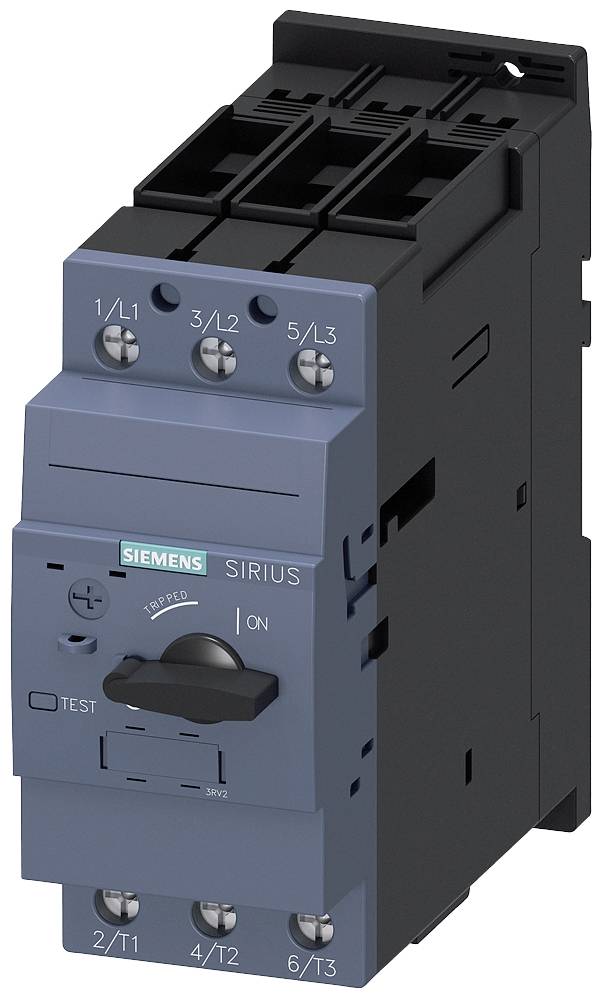

Motorový spouštěč Siemens Sirius s názvem modelu a provozními stavy 'Test' a 'On' na modrém čele, s kabelovými přípojkami nahoře.

Ilustrační obrázek

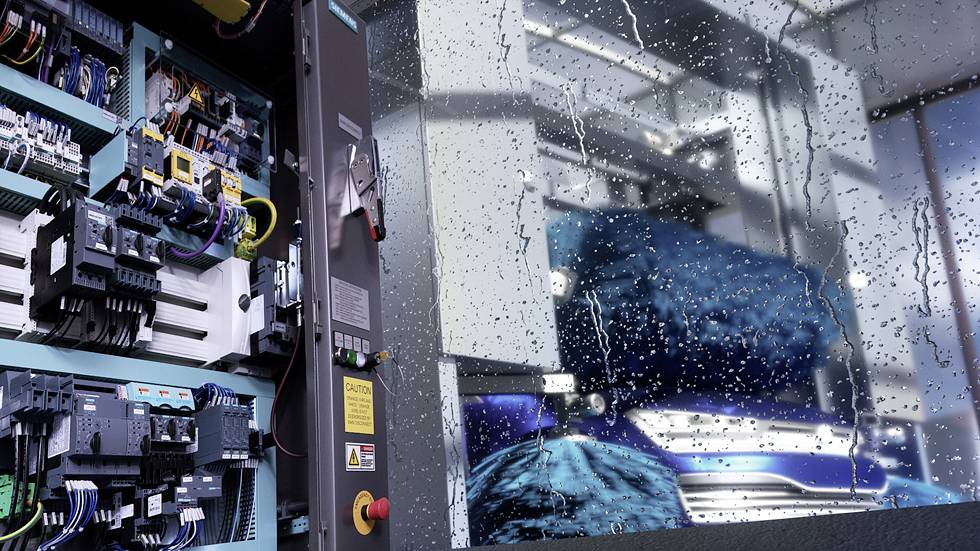

Rozvaděč vlevo s otevřenými panely a ovládacími prvky. Vpravo okno s pohledem na deštěm smáčenou krajinu a moderní architekturu.

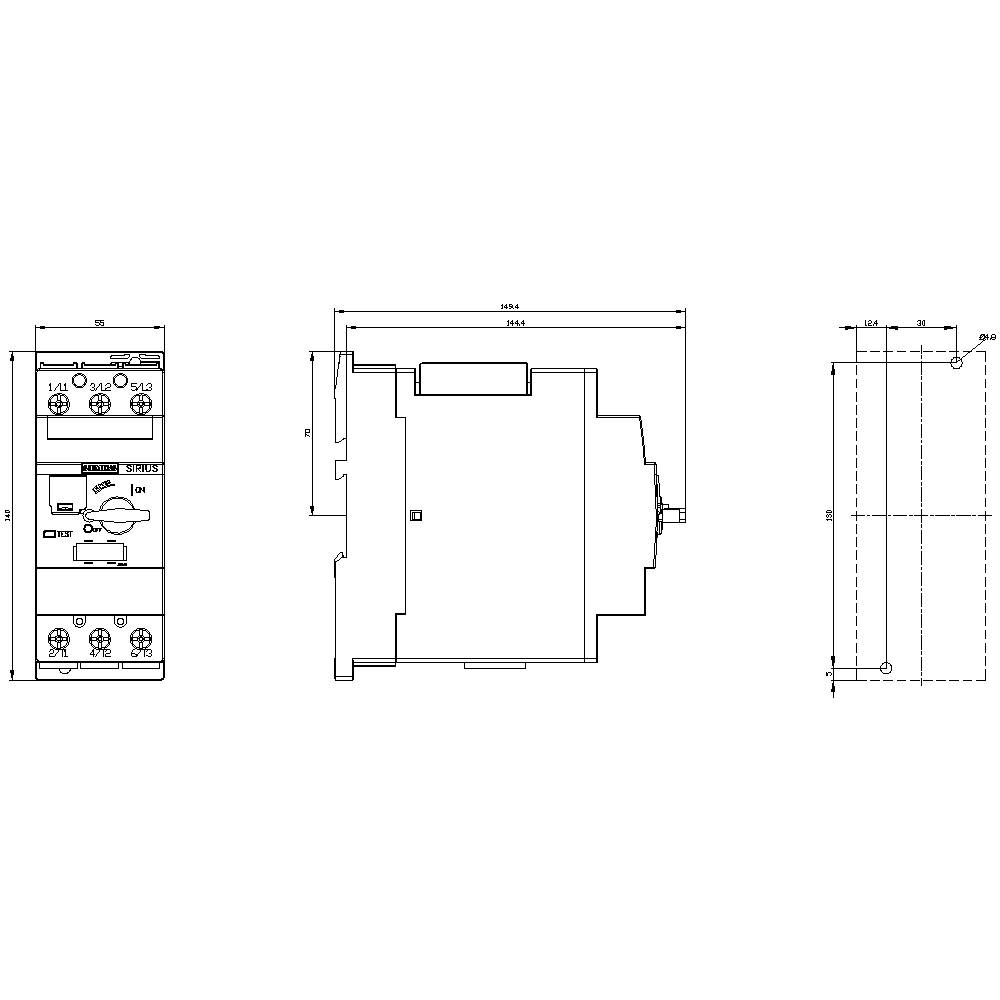

Technický výkres elektrického spínače, zobrazující boční a čelní pohledy včetně rozměrů.

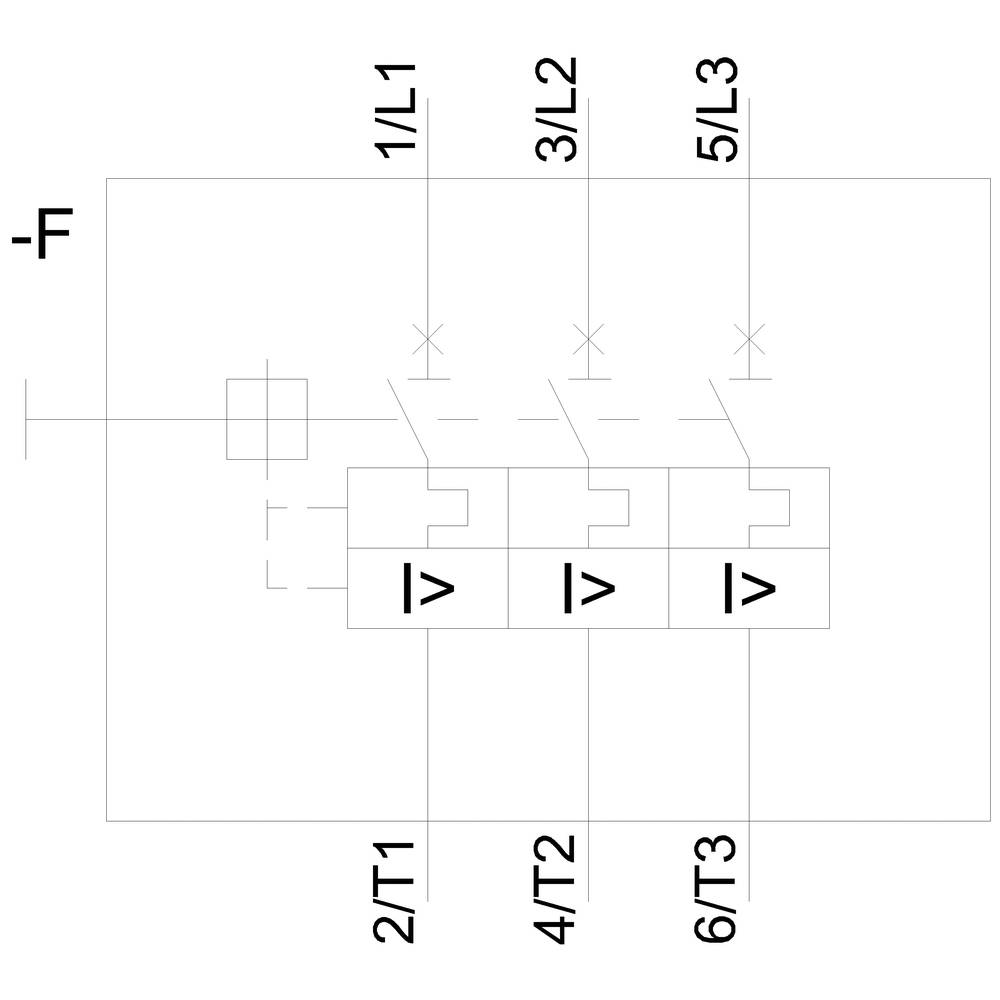

Schéma zapojení třífázového výkonového spínače s označením fází '1/L1', '3/L2', '5/L3' a výstupy '2/T1', '4/T2', '6/T3'.

1/4

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

36 A

Typ

3RV2031-4PB10-0BA0

Konstrukční velikost

Rozsah nastavení proudu (min.)

28 A

Datasheety: (PDF)

Doručení: Čt 22. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (7 789,26 Kč / kus)

7 789,26 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Hlavní benefity

Výkonový spínač, S2, ochrana motoru, třída 20, a-aul. 28 -36 a, N-aul. 520 A

Dodatečné informace:

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2031-4PB10-0BA0

Konstrukční velikost: S2

Rozsah nastavení proudu (min.): 28 A

Rozsah nastavení proudu (max.): 36 A

Rozsah nastavení (proud): 28 - 36 A

Min. teplota: -50 °C

Vlastnosti: s pomocným kontaktem

Obsah: 1 ks

Splňuje RoHS: ano

: 55

: 140 mm

: 149 mm

: 18.5 kW

: 36 A

: 3

: IP20

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 50 kA

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2871897 Siemens 3RV2031-4PB10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 36 A

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2871897 Siemens 3RV2031-4PB10-0BA0 výkonový vypínač 1 ks Rozsah nastavení (proud): 28 - 36 A

Popis

Speciální typ výkonového spínače velikosti S2 k ochraně motoru, Class 20 a spoušť 28...36 a N spoušť 520 a šroubová přípojka Standardní spínací schopnost okolní teplota -50 °C 250 spínacích cyklů Výkonový spínač SIRIUS 3RV2 pro bezpečné vypnutí při zkratu a ochraně spotřebiče a zařízení před přetížením a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč, návěstní spínač atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
