Siemens 3RV2021-4FA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 34 - 40 A Spínací napětí (max.): 690 V/AC (š x v x

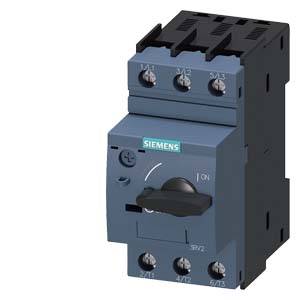

Siemensův výkonový vypínač v technickém uspořádání. Obsahuje několik připojení a přepínač pro ovládání.

Ilustrační obrázek

Elektrická rozvodná skříň uvnitř stroje, vedle ní okno porostlé kapkami vody, skrze které jsou neostře viditelné mechanické díly.

Připojitelné příslušenství pro výkonové spínače: Obrázek zobrazuje zapojené pomocné spínače, odpojovače napětí a svorkovnice s čísly.

Schéma zapojení třípólového ochranného spínače: Zapojení ukazuje, jak proud protéká z L1, L2, L3 do T1, T2, T3. Zobrazuje funkce přerušení.

Technický výkres spínače s rozměry. Vlevo: přední pohled s popisky a otočnou pákou; vpravo: boční pohled s hloubkovým rozměrem.

Elektrický spínač od Siemensu s otočným ovladačem, který zobrazuje polohy 'Zapnuto' a 'Vypnuto'.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

40 A

Připojení

šroubovací

Typ

3RV2021-4FA10

Konstrukční velikost

Datasheety: (PDF)

Momentálně nedostupné

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Celková cena (4 061,98 Kč / kus)

4 387,60 Kč

-7 %

4 061,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2021-4FA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 34 A

Rozsah nastavení proudu (max.): 40 A

Rozsah nastavení (proud): 34 - 40 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Bauform S0

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +40 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 97 mm

: 97 mm

: 18.5 kW

: NE

: 40 A

: NE

: 3

: 690-690 V

: 34-40 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 11 kW

: 20 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano
