Siemens 3RV2021-4EA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 27 - 32 A Spínací napětí (max.): 690 V/AC (d x š x

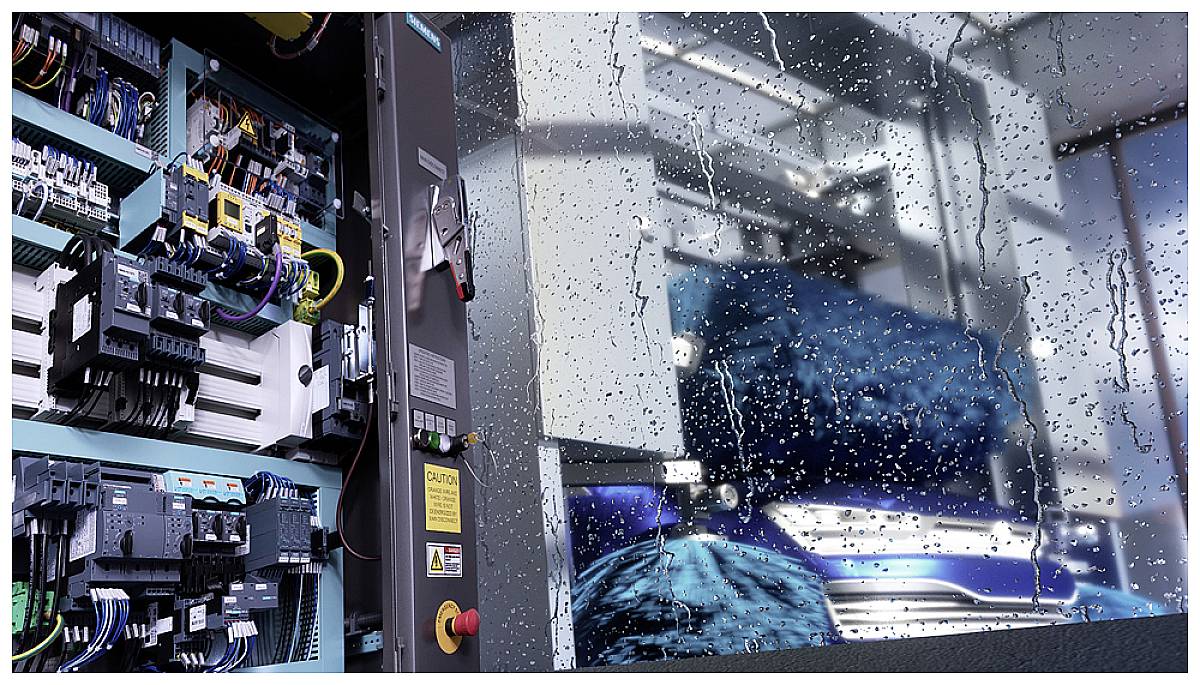

'Výrobní stroj s otevřenou rozvodnou skříní; elektronické komponenty jsou viditelné. Skrz okno jsou patrné deštěm smáčené venkovní plochy.'

Obrázek aplikace

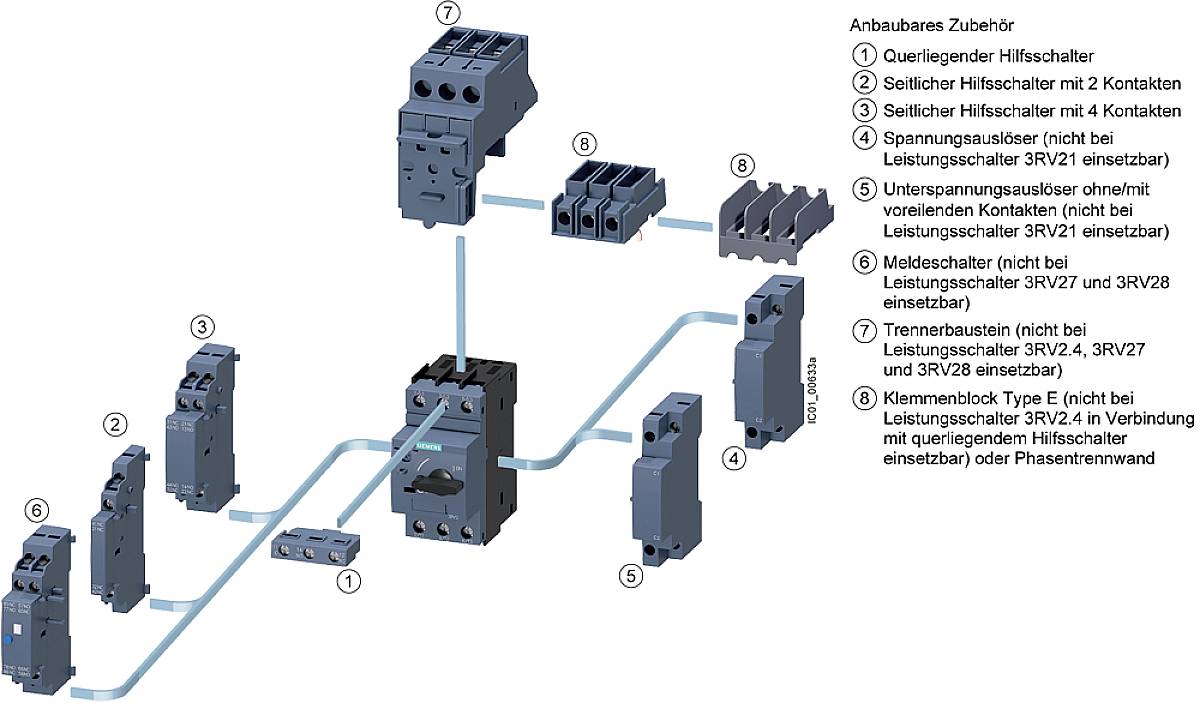

Diagram zobrazuje příslušenství k výkonovému spínači s očíslovanými komponenty a připojeními, včetně pomocného spínače, svorkovnice a signalizačního spínače.

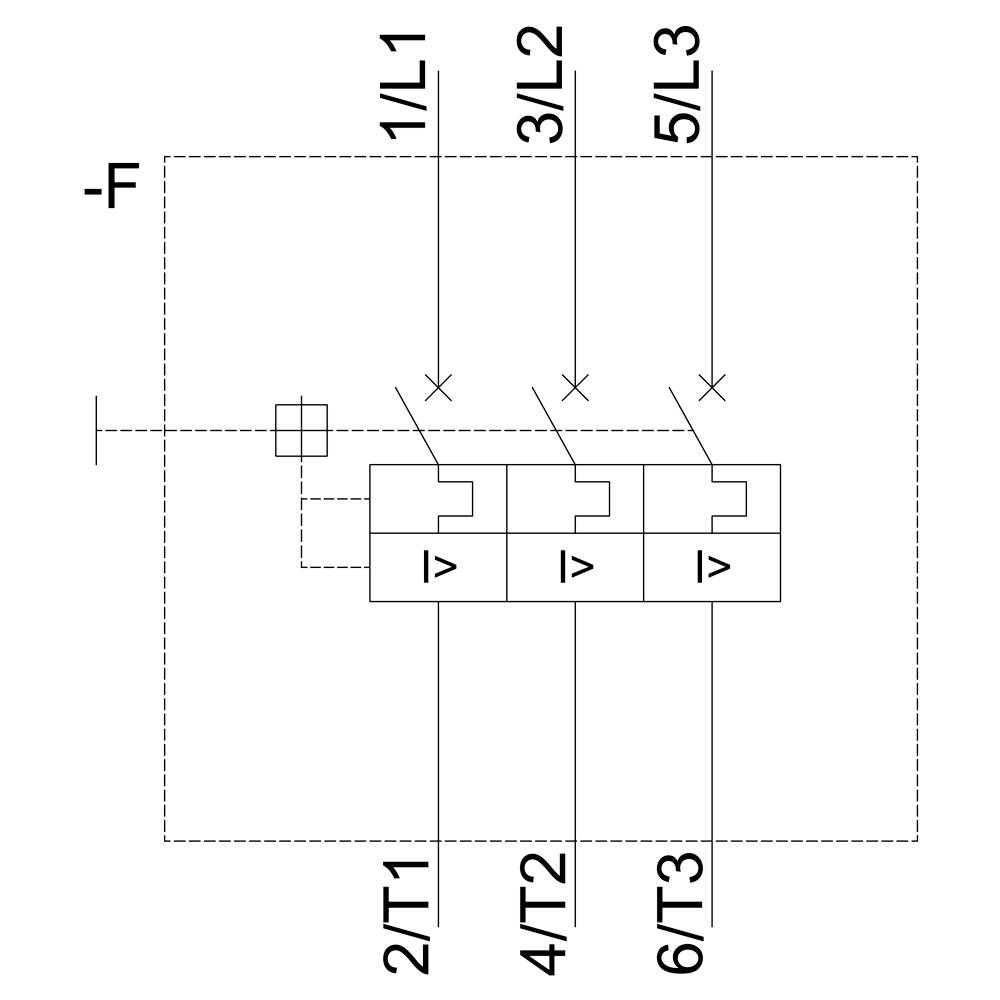

Schéma zapojení třípólového ochranného spínače s označením fází L1, L2, L3 a příslušnými spínacími kontaktními body T1, T2, T3.

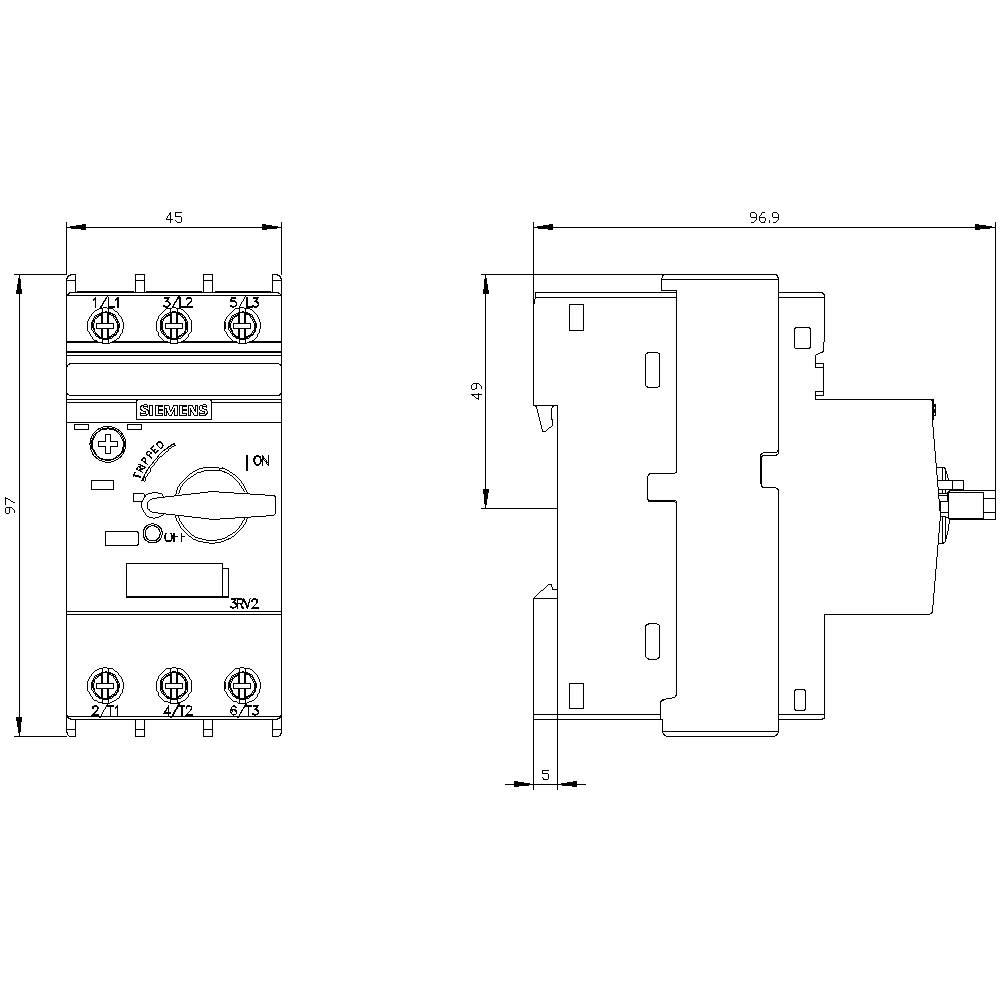

Technický výkres výkonového vypínače s rozměry v milimetrech. Pohled zepředu ukazuje vypínač a boční pohled znázorňuje způsob montáže.

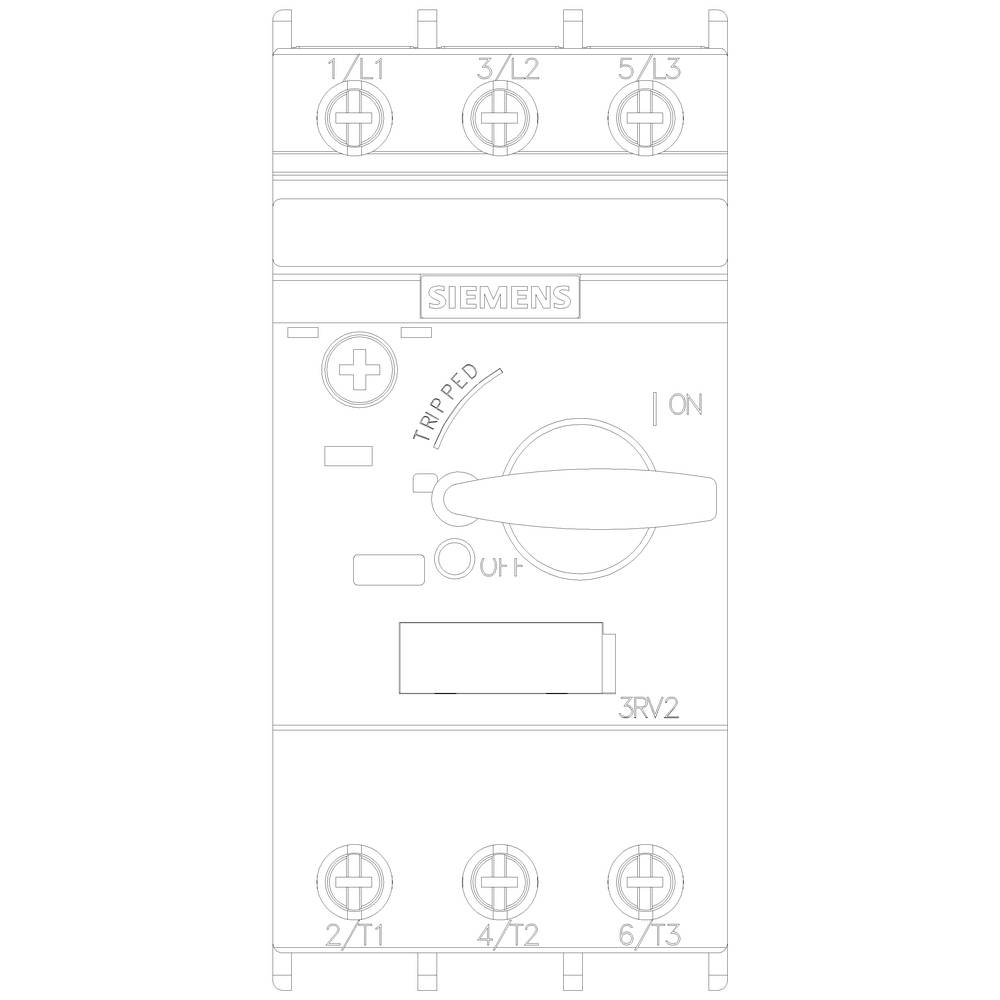

Přístroj s vypínačem s logem Siemens, páka v poloze 'ZAP', označená jako 'SPUŠTĚNO'. Svorky nahoře 'L1, L2, L3' a dole '2/T1, 4/T2, 6/T3'.

1/5

Obrázek aplikace

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

32 A

Připojení

šroubovací

Druh obalu

Piece

Typ

3RV2021-4EA10

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

3 293,39 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: Pro ochranu motoru
Provedení závitu: M4
Hmotnost: 376 g
Mechanická životnost 100000
Elektrická životnost 100000
Izolační napětí: 690 V
Ztrátový výkon: 11 W
Frekvence: 50 / 60 Hz

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2021-4EA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 27 A

Rozsah nastavení proudu (max.): 32 A

Rozsah nastavení (proud): 27 - 32 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (d x š x v) 150 cm x 45 mm x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

Délka: 150 cm

: 45

: 97 mm

: 97 mm

: 15 kW

: NE

: 32 A

: NE

: 3

: 690-690 V

: 27-32 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 7.5 kW

: 55 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1431068 Siemens 3RV2021-4EA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 27 - 32 A Spínací napětí (max.): 690 V/AC (d x š x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431068 Siemens 3RV2021-4EA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 27 - 32 A Spínací napětí (max.): 690 V/AC (d x š x

Popis

Výkonový spínač, konstrukční velikost S0 pro ochranu motoru, třída 10 a spoušť 27...32 a N spoušť 400 a šroubový spoj. Standardní spínací výkon SIRIUS 3RV2 pro ochranu motoru proti přetížení a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Univerzální schválení (např. IEC a UL/CSA) a aplikace v aplikacích s nebezpečím výbuchu (ATEX nebo IEC EX) jsou samozřejmostí.
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč, návěstní spínač atd., je jednotné pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
