Siemens 3RV2021-4DA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.)

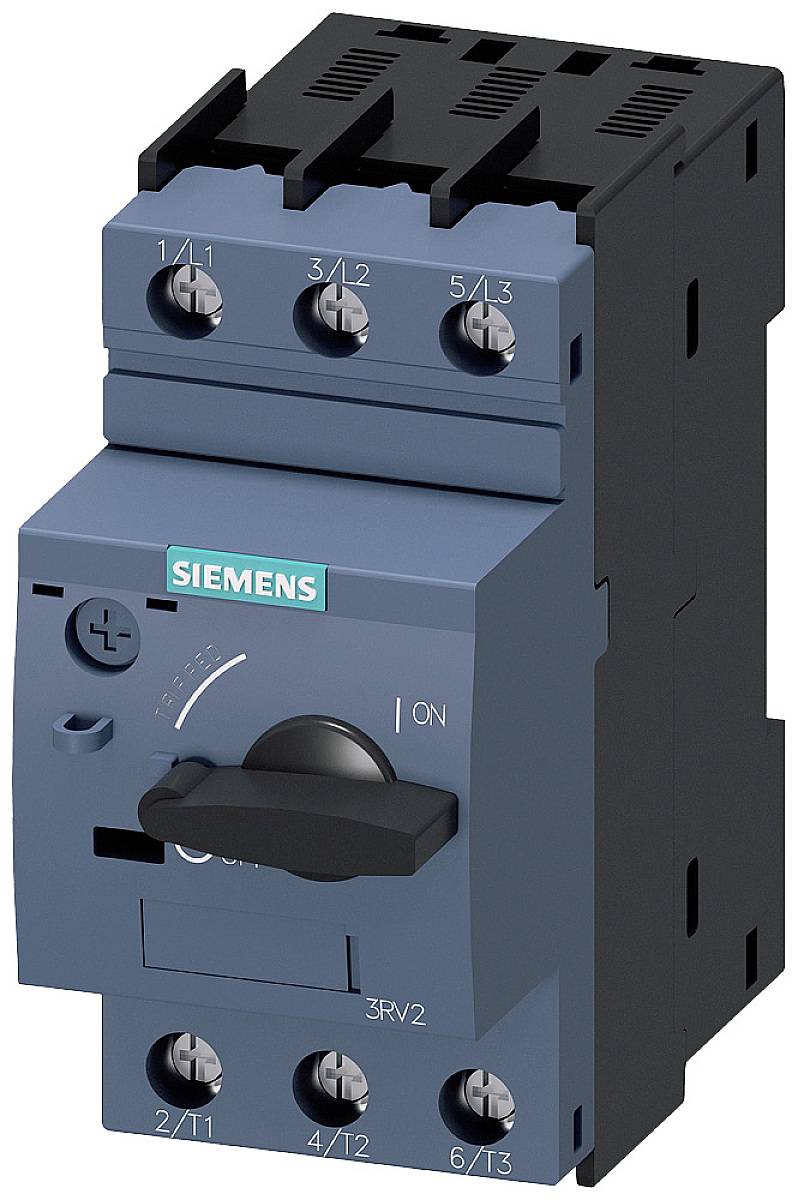

Modrý jistič technické značky. Má šest připojovacích svorek a otočný spínač pro zapnutí/vypnutí.

Ilustrační obrázek

Elektrická rozvodná skříň uvnitř budovy. Vlevo jsou viditelné otevřené elektrické rozvody. Vpravo deštěm zkropené okenní sklo.

Diagram znázorňuje příslušenství pro elektrický systém. Hlavní komponenty tvoří pomocný spínač, modul poklesu napětí a odpojovač. Číslované spoje objasňují montážní pozice.

Schéma zapojení třífázového systému se třemi obvody, označenými jako '1/L1', '3/L2', '5/L3', '2/T1', '4/T2', '6/T3'.

Nákres elektrického spínače s technickými rozměry: výška 97 mm, šířka 45 mm, hloubka 96,9 mm. Pohled zepředu a z boku.

Diagram spínače Siemens, zobrazující ovládací prvky a přípojky s popisky elektrických obvodů. Indikace zapnuto/vypnuto.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

25 A

Typ kontaktu

3 spínací kontakty

Připojení

šroubovací

Typ

3RV2021-4DA10

Datasheety: (PDF)

Okamžité doručení: Po 12. 10.

10 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 632,23 Kč / kus)

2 632,23 Kč

Bez DPH.

Doprava zdarma

Už jen 10 Ks skladem!

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Provedení: Pro ochranu motoru
Provedení závitu: M4
Hmotnost: 371 g
Mechanická životnost 100000
Elektrická životnost 100000
Izolační napětí: 690 V
Ztrátový výkon: 8 W
Frekvence: 50 / 60 Hz

Kategorie produktu: výkonový vypínač

Typ: 3RV2021-4DA10

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 18 A

Rozsah nastavení proudu (max.): 25 A

Rozsah nastavení (proud): 18 - 25 A

Typ kontaktu: 3 spínací kontakty

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: montážní lišta

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (d x š x v) 50 cm x 45 mm x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

Délka: 50 cm

: 45

: 97 mm

: 97 mm

: 11 kW

: NE

: 25 A

: NE

: 3

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1431118 Siemens 3RV2021-4DA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.)

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431118 Siemens 3RV2021-4DA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 18 - 25 A Spínací napětí (max.)

Popis

Výkonový spínač, konstrukční velikost S0 pro ochranu motoru, třída 10 a spoušť 18...25 a N spoušť 325 a šroubový spoj. Standardní spínací výkon SIRIUS 3RV2 pro ochranu motoru proti přetížení a pro bezpečné odpojení zařízení od sítě.
Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Univerzální schválení (např. IEC a UL/CSA) a aplikace v aplikacích s nebezpečím výbuchu (ATEX nebo IEC EX) jsou samozřejmostí.
K dispozici jsou různé varianty zařízení pro ochranu motoru (i s funkcí přepěťové relé), ochranu zařízení, zkratovou ochranu startovacích kombinací, ochranu transformátorů, hlavní a nouzové vypnutí a pro použití v IT sítích. K dispozici jsou s šroubovacím nebo pružinovým připojením pro rychlé, bezúdržbové a přesné připojení. Volitelně je k dispozici s vestavěným pomocným spínačem.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč, návěstní spínač atd., je jednotné pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.
Výkonový spínač 3RV2 vyřeší osvědčenou řadu 3RV1.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.

Tento text byl přeložen strojově.
