Siemens 3RV2021-4BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 13 - 20 A Spínací napětí (max.): 690 V/AC (d x š x

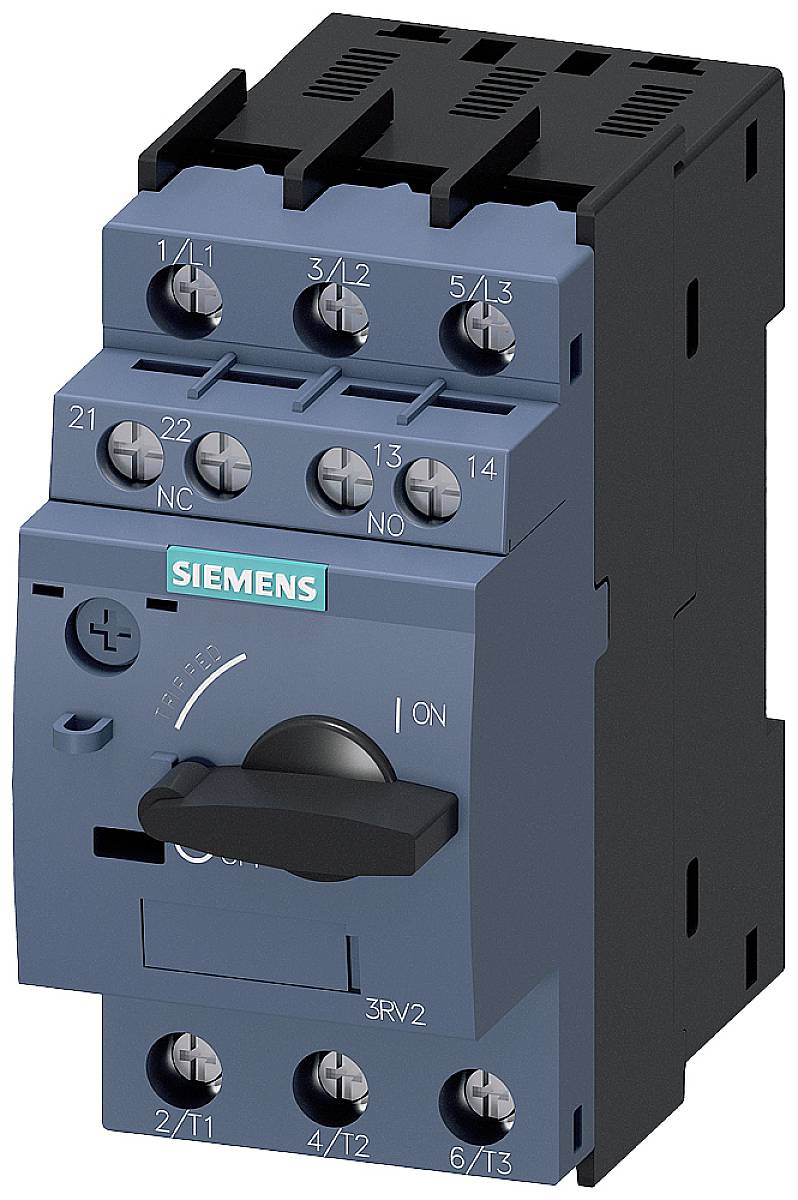

Elektrický spínač od Siemensu s otočným mechanismem, vhodný pro průmyslové aplikace.

Ilustrační obrázek

Otevřená rozvodná skříň s kabely a komponenty vedle okna pokrytého kapkami vody, v pozadí stroje.

Modrý diagram elektrického rozvodného systému s různými spínači a příslušenstvím, očíslovaný a označený pro identifikaci.

Elektrická schéma: Tři fáze, očíslované jako 1/L1, 3/L2, 5/L3 a vývody 2/T1, 4/T2, 6/T3. Diagram zobrazuje zapojení a symboly.

Stykačové spínací zařízení s pohledem zepředu a z boku. Rozměry: 97 x 45 mm (pohled zepředu), šířka 49 mm (pohled z boku).

Motorový spouštěč Siemens s ovládacími prvky a připojovacími svorkami, vhodný pro elektrické řídicí aplikace.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

20 A

Připojení

šroubovací

Typ

3RV2021-4BA15

Konstrukční velikost

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 131,40 Kč / kus)

2 131,40 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2021-4BA15

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 13 A

Rozsah nastavení proudu (max.): 20 A

Rozsah nastavení (proud): 13 - 20 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (d x š x v) 150 cm x 45 mm x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

Barva: vícebarevná

Délka: 150 cm

: 45

: 97 mm

: 97 mm

: 7.5 kW

: ANO

: 20 A

: NE

: 3

: 690-690 V

: 13-20 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 5.5 kW

: 55 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano
