Siemens 3RV2021-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

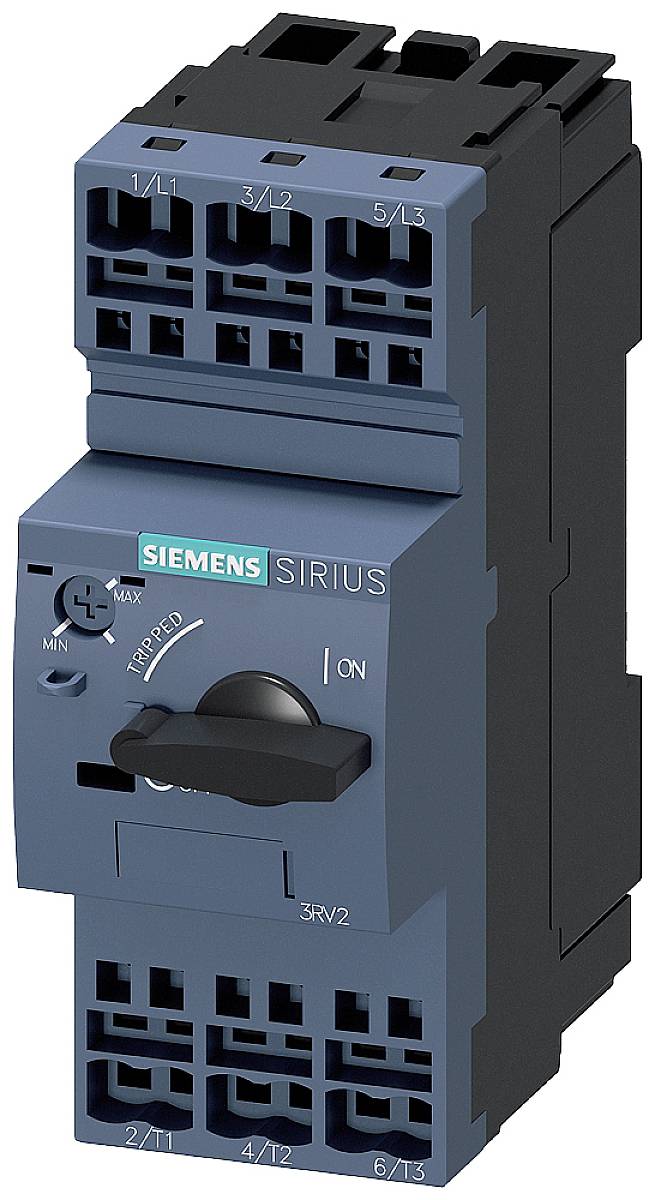

Vypínač Siemens Sirius v černé a modré barvě, s přepínačem na přední straně pro elektrické aplikace.

Ilustrační obrázek

Strojovna s otevřeným rozvaděčem a zastřeným pohledem skrz deštěm politá okna; zdůrazňuje technologii a pracovní prostředí.

Schéma zapojení řídicího zařízení: Diagram znázorňuje propojení a komponenty, včetně příčných pomocných spínačů a svorkovnic.

Spínací symbol třípólového výkonového vypínače s přípojkami L1, L2, L3 nahoře a T1, T2, T3 dole, znázorněný v elektrickém obvodu.

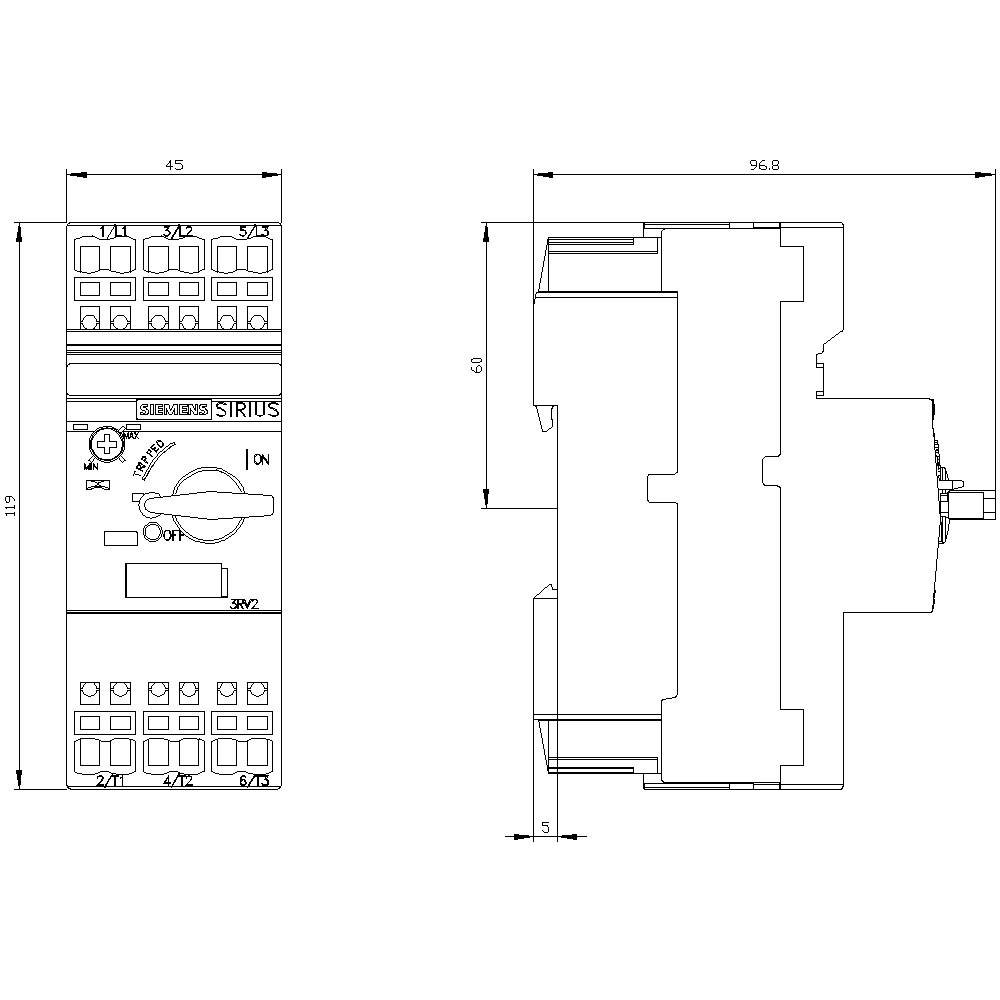

'Technický výkres spínače. Vlevo: Čelní pohled s tlačítky a stupnicí. Vpravo: Boční pohled s rozměry.'

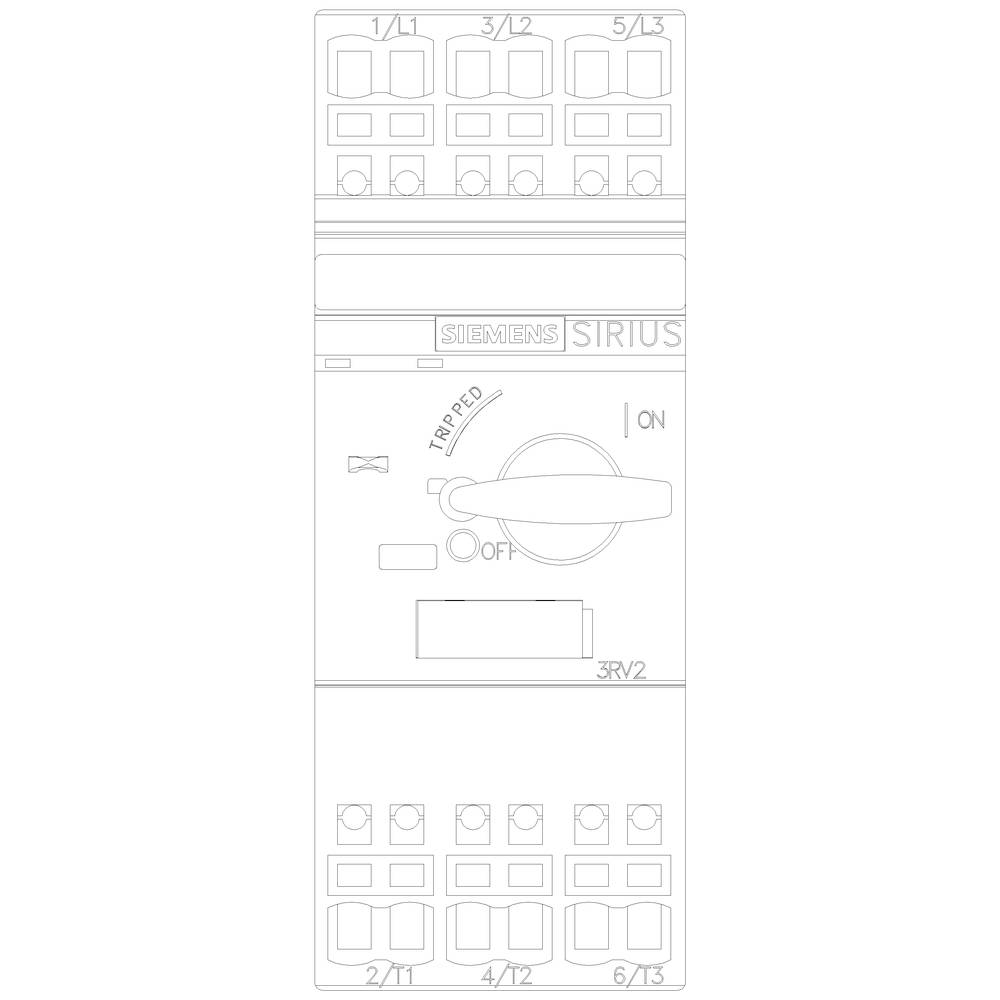

Spínací symbol na zařízení s označením 'SIEMENS SIRIUS' zobrazuje polohy 'VYBUZEN', 'VYPNUTO' a 'ZAPNUTO'.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

10 A

Připojení

přípojka s pružinovým protitahem

Druh obalu

Piece

Typ

3RV2021-1JA20

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (2 524,79 Kč / kus)

2 524,79 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druh obalu: Piece

Kategorie produktu: výkonový vypínač

Typ: 3RV2021-1JA20

Konstrukční velikost: S0

Rozsah nastavení proudu (min.): 7 A

Rozsah nastavení proudu (max.): 10 A

Rozsah nastavení (proud): 7 - 10 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: přípojka s pružinovým protitahem

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 119 mm

Rozm.: (š x v x h) 45 x 119 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 119 mm

: 97 mm

: 4 kW

: NE

: 10 A

: NE

: 3

: 690-690 V

: 7-10 A

: IP20

: ANO

: Spring clamp connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1745980 Siemens 3RV2021-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745980 Siemens 3RV2021-1JA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x

Popis

Velikost jističe S0 pro motor, Class 10 A spoušť 7 - 10 A N-spoušť 130 A pružinová spojka standardní spínací výkon výkon spínač SIRIUS 3RV2 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochrana motoru (i s ochranou proti přetížení relé), zařízení, ochrana proti zkratu od startovací kombinací, transformátor, jako hlavní a nouzový vypínač a pro použití v IT sítích. Dodávají se se závitovými nebo pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení, a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser, signalizační spínač atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. Výkon spínač 3RV2 uvolnění osvědčená konstrukční řady 3RV1 od. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
