Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 2.2 - 3.2 A Spínací napětí (max.): 690 V/AC (š x v

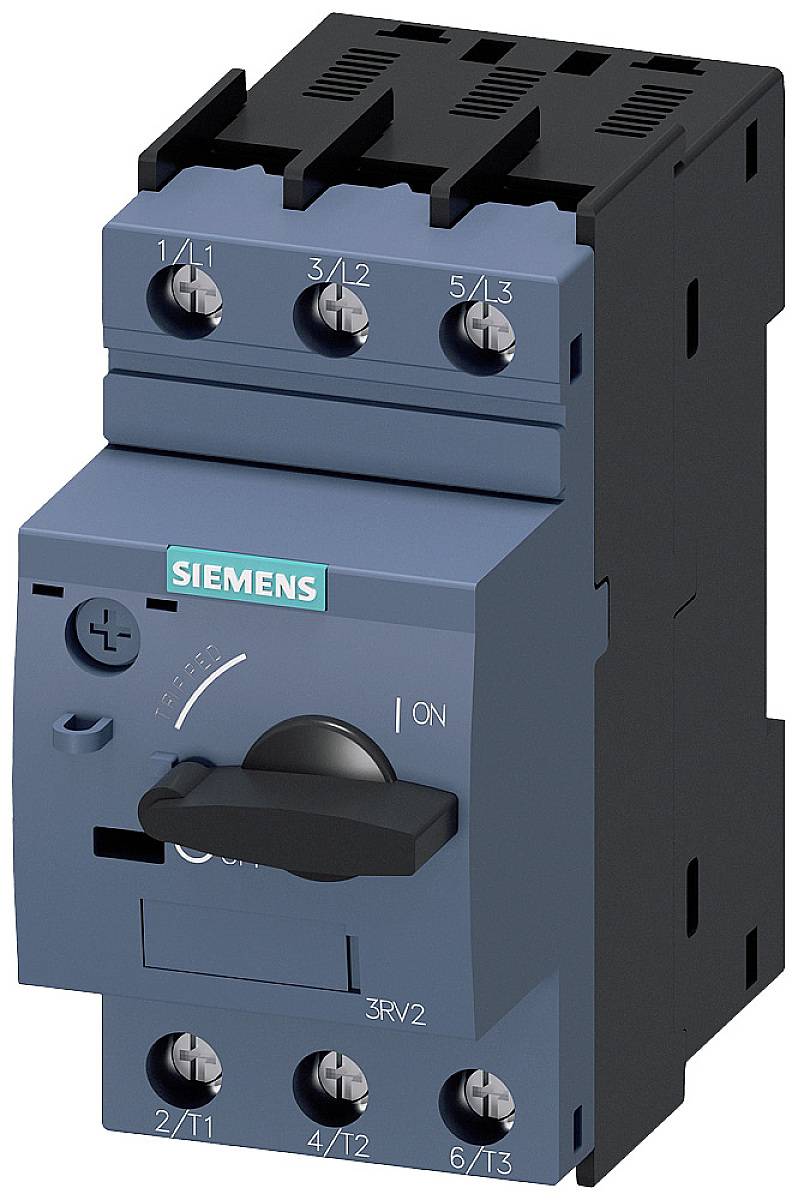

Modrý výkonový spínač Siemens s černým otočným knoflíkem a šesti připojovacími svorkami, určený pro elektrické jištění.

Ilustrační obrázek

Rozvaděč s elektronickými komponenty vlevo, vedle deštěm politého okna s rozmazaným výhledem na průmyslový areál.

Příslušenství pro montáž výkonových spínačů: Grafické znázornění různých příslušenství s popiskami pro použití u výkonových spínačů.

Schematické zapojení třífázového hlavního proudového okruhu se třemi výkonovými spínači (1/L1, 3/L2, 5/L3) a výstupy (2/T1, 4/T2, 6/T3).

Schéma elektrického zařízení s rozměry. Přední a boční pohled, rozměry uvedeny v milimetrech.

Výkonový vypínač značky Siemens. Vypínač je v poloze 'ZAP'. Popisy ukazují připojení a provozní režim.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Připojení

šroubovací

Barva

vícebarevná

Min. teplota

-20 °C

Max. teplota

+60 °C

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 888,43 Kč / kus)

1 888,43 Kč

Bez DPH.

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Připojení: šroubovací

Barva: vícebarevná

Min. teplota: -20 °C

Max. teplota: +60 °C

: IP20

Šířka: 45 mm

V: 97 mm

Obsah: 1 ks

Typ: 3RV2021-1DA10

Rozm.: (š x v x h) 45 x 97 x 97 mm

Splňuje RoHS: ano

Hloubka: 97 mm

Konstrukční velikost: S0

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Počet pólů: 3pólový

Rozsah nastavení proudu (max.): 3.2 A

Rozsah nastavení proudu (min.): 2.2 A

Spínací napětí (max.): 690 V/AC

: 45

: 97 mm

: 97 mm

: 1.1 kW

: NE

: 3.2 A

: NE

: 3

: 690-690 V

: 2.2-3.2 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 0.6 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Všechny ceny jsou bez DPH.)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV2021-0GA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702216

0.63 A

0.45 A

Siemens 3RV2021-0JA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1702217

1 A

0.7 A

Siemens 3RV2021-0JA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1702272

1 A

0.7 A

Siemens 3RV2021-0GA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741961

0.63 A

0.45 A

Siemens 3RV2021-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm Piece

Objednací číslo:1741962

0.63 A

0.45 A

Siemens 3RV2021-0GA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741963

0.63 A

0.45 A

Siemens 3RV2021-0HA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741964

0.8 A

0.55 A

Siemens 3RV2021-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 97 x 97 mm

Objednací číslo:1741965

0.8 A

0.55 A

Siemens 3RV2021-0HA20 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741966

0.8 A

0.55 A

Siemens 3RV2021-0HA25 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 119 x 97 mm Piece

Objednací číslo:1741982

0.8 A

0.55 A

Ke stažení

List technických údajů

List technických údajů 1750306 Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 2.2 - 3.2 A Spínací napětí (max.): 690 V/AC (š x v

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1750306 Siemens 3RV2021-1DA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 2.2 - 3.2 A Spínací napětí (max.): 690 V/AC (š x v
