Name: Siemens 3RV2011-1JA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 7 - 10 A Spínací napětí (max.): 690 V/AC (š x v x
Brand: Siemens
SKU: 1741924
Availability: InStock

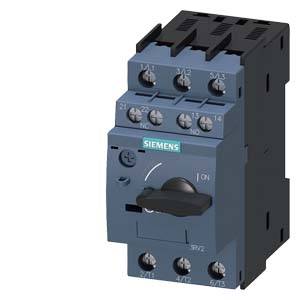

Elektrický výkonový spínač s otočným ovládacím prvkem a rozpoznatelným označením značky na přední straně.

Otevřená rozvodná skříň ukazuje elektronické komponenty a kabely. V pozadí je stroj za deštěm pokropným oknem.

Diagram 'Příslušenství pro montáž': Znázorňuje různé spínače a moduly s propojením, očíslované od 1 do 8, ilustruje vzájemnou kompatibilitu.

Diagram znázorňuje třífázové schéma zapojení s označeními '1/L1', '3/L2', '5/L3'. Vlevo jsou pojistky, vpravo spínač.

Výkres elektrického zařízení s rozměry. Zobrazuje přední a boční pohled s polohou spínače a připojovacími svorkami. Rozměry: 96,9 mm šířka, 97 mm výška.

Spínací zařízení s několika svorkami a centrálním otočným spínačem, který indikuje polohy 'ZAP' a 'VYPNUTO'.

1/6

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

10 A

Připojení

šroubovací

Typ

3RV2011-1JA15

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Okamžité doručení: Po 2. 11.

3 Ks

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 789,00 Kč / kus)

2 789,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 3 Ks skladem!

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Hlavní benefity

Výkon motoru A 7-10Siemens spínač 3RV2011-1ANO15

Dodatečné informace:

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV2011-1JA15

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 7 A

Rozsah nastavení proudu (max.): 10 A

Rozsah nastavení (proud): 7 - 10 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 97 mm

Šířka: 45 mm

V: 97 mm

Rozm.: (š x v x h) 45 x 97 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 97 mm

: 97 mm

: 4 kW

: ANO

: 10 A

: NE

: 3

: 690-690 V

: 7-10 A

: IP20

: ANO

: Screw connection

: Turn button

: Magnetic

: 2.2 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: bezvýznamný
