Name: Siemens 3RV1011-1GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 4.5 - 6.3 A Spínací napětí (max
Brand: Siemens
SKU: 502442
Availability: BackOrder

Elektrický spínač s nápisem 'Siemens Sirius' zobrazuje přepínač z polohy 'I' (Zapnuto) do polohy 'O' (Vypnuto), s zeleným tlačítkem pro 'Test'.

Rozvaděč s otevřenými dvířky odhaluje komplexní elektroniku a kabely. Skrz deštěm zarosené okno je rozmazaně vidět průmyslový stroj.

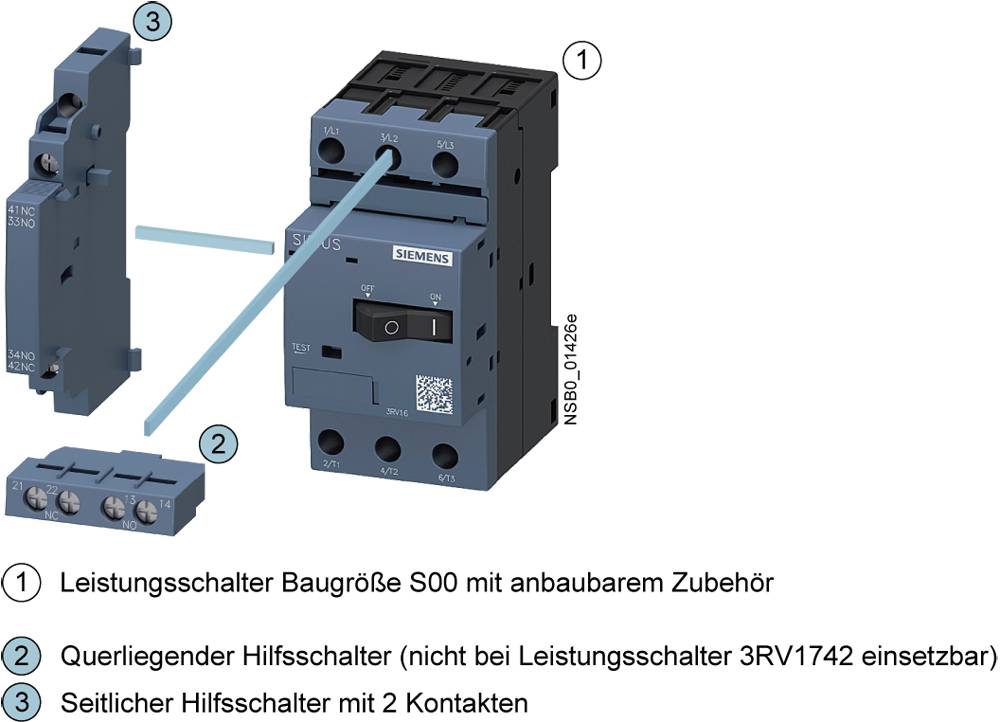

'Výkonový spínač velikosti S00 s připojitelným příslušenstvím. Příčně umístěný pomocný spínač a boční pomocný spínač se 2 kontakty.'

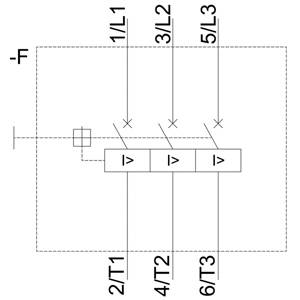

Schéma zapojení s šesti označenými body: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3. Obdélníky a čáry zobrazují propojení.

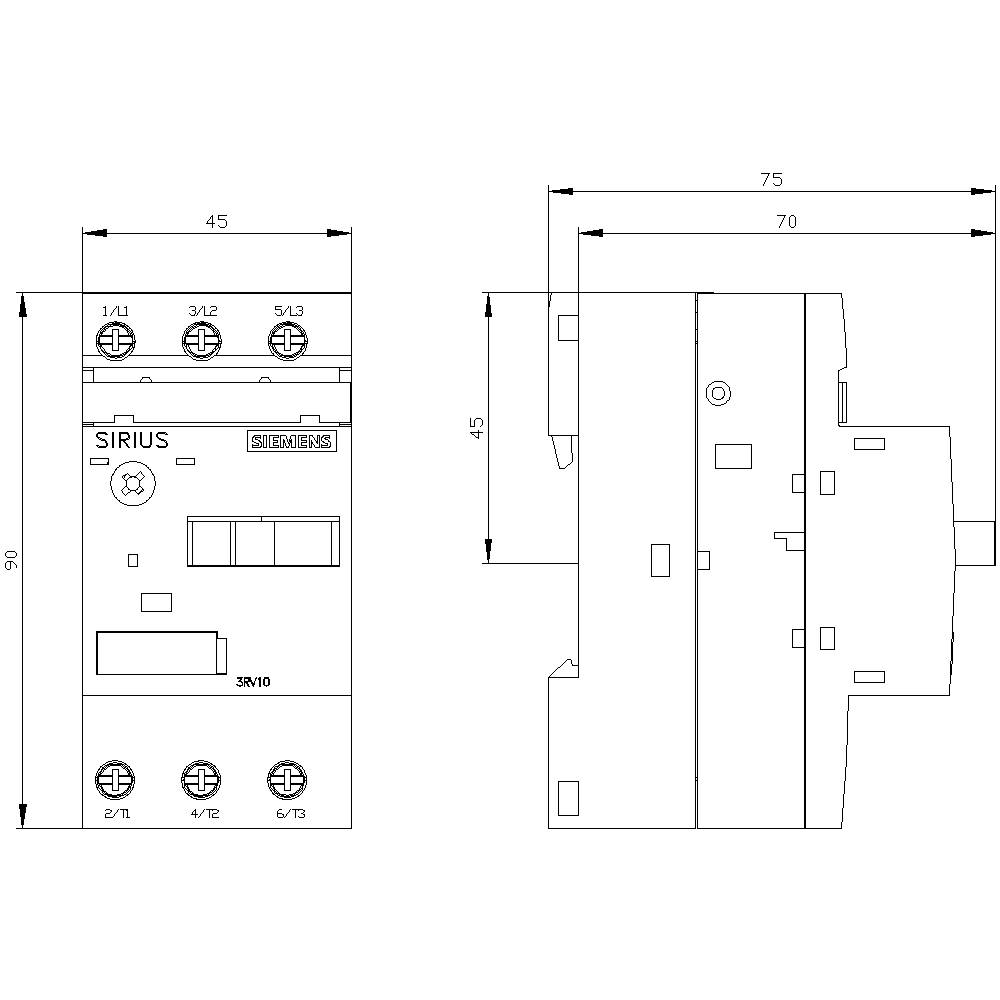

Technický výkres spínače. Čelní pohled: tři horní a dva dolní konektory, rozměry 45x90 mm. Boční pohled: 75x45 mm.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

6.3 A

Typ kontaktu

3 spínací kontakty

Připojení

šroubová svorka

Typ

3RV1011-1GA10

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 285,00 Kč / kus)

2 285,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV1011-1GA10

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 4.5 A

Rozsah nastavení proudu (max.): 6.3 A

Rozsah nastavení (proud): 4.5 - 6.3 A

Typ kontaktu: 3 spínací kontakty

Počet pólů: 3pólový

Pomocný kontakt: 3 spínací kontakty

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: upevnění pomocí šroubů

Vlastnosti: s pomocným kontaktem

Připojení: šroubová svorka

: IP20

Hloubka: 81 mm

Šířka: 45 mm

V: 90 mm

Rozm.: (š x v x h) 45 x 90 x 81 mm

Obsah: 1 ks

Splňuje RoHS: ano

Typ: 3RV1011-1GA10

Provozní napětí: 690 V/50/60 Hz

: 45

: 90 mm

: 75 mm

: 2.2 kW

: NE

: 6.3 A

: NE

: 3

: 690-690 V

: 4.5-6.3 A

: IP20

: ANO

: Screw connection

: Rocker lever

: Magnetic

: 1.5 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Varianty(Veškeré ceny jsou vč. DPH)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-1GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 4.5 - 6.3 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502442

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

6.3 A

4.5 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0EA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502417

Doručení: St 11. 11.

Conrad Electronic

0.4 A

0.28 A

Min.: 1

Násobky: 1

2 339,00 Kč^*

Siemens 3RV1011-0FA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502418

Doručení: Po 2. 11.

1 KsConrad Electronic

0.5 A

0.35 A

Min.: 1

Násobky: 1

1 505,00 Kč^*

Siemens 3RV1011-0GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502419

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

1 965,00 Kč^*

Siemens 3RV1011-0HA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502420

Doručení: Po 2. 11.

2 KsConrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

2 075,00 Kč^*

Siemens 3RV1011-0JA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.7 - 1 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502427

Doručení: St 11. 11.

Conrad Electronic

1 A

0.7 A

Min.: 1

Násobky: 1

2 075,00 Kč^*

Siemens 3RV1011-0KA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 0.9 - 1.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502428

Doručení: Po 2. 11.

2 KsConrad Electronic

1.25 A

0.9 A

Min.: 1

Násobky: 1

2 179,00 Kč^*

Siemens 3RV1011-1AA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 1.1 - 1.6 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednací číslo:502429

Doručení: Po 2. 11.

3 KsConrad Electronic

1.6 A

1.1 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-1BA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 1.4 - 2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm Piece

Objednací číslo:502431

Doručení: Po 2. 11.

2 KsConrad Electronic

2 A

1.4 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-1CA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 1.8 - 2.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 81 mm

Objednací číslo:502432

Doručení: St 11. 11.

Conrad Electronic

2.5 A

1.8 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 502442 Siemens 3RV1011-1GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 4.5 - 6.3 A Spínací napětí (max

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 502442 Siemens 3RV1011-1GA10 výkonový vypínač 1 ks 3 spínací kontakty Rozsah nastavení (proud): 4.5 - 6.3 A Spínací napětí (max

Popis

Všeobecný popis:
Výkonové spínače 3RV1 jsou kompaktní, proud omezující výkonové spínače, které jsou optimalizovány pro odbočky ke spotřebičům. Spínače se používají pro spínání a stykače trojfázových motorů do 45kW při AC 400 V popřípadě také pro jiné spotřebiče s proměřovacími proudy až do 100 A. Výkonový spínač 3RV1 a stykač 3RT1 jsou elektricky a designově vzájemně v souladu, mohou být proto bez problémů sestavovány do odboček spořebičů.
Výkonové spínače 3RV1 mohou být se svou ochrannou proti zkratu a přetížení používány pro ochranu motorů, ochranu trafa a ochranu zařízení.
Hlavní vlastnosti:
Odolné vůči klimatickým podmínkám, napájení seshora nebo zespoda, šroubová přípojka bez pomocného spínače, rozsáhlé, jednotné příslušenství pro všechny konstrukční rozměry, Class10, odpovídá normám EN 60079-7/14, EN 60947-1/-4-1, schválení UL, CSA, ochrana při dotyku dle DIN VDE 0106 část 100, max. jmenovitý proud 50A (45kW při 400V AC), extrémně dlouhodobá stabilita.
