Name: Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V DC/AC (
Brand: Siemens
SKU: 2862414
Availability: BackOrder

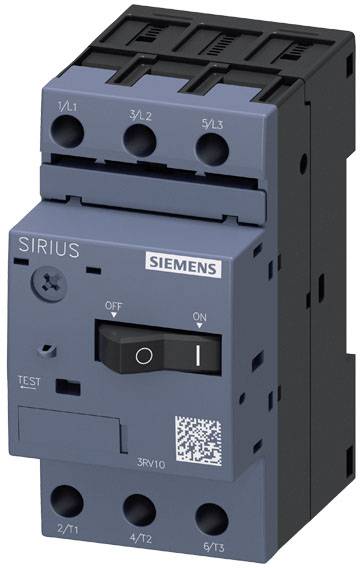

Spínač Siemens SIRIUS s vypínačem Zap/Vyp a QR kódem vpředu, model 3RV10, elektrická pojistka pro řízení výkonu.

Otevřená rozvodná skříň odhaluje komplexní uspořádání kabeláže a komponent, přičemž v pozadí jsou skrze deštěm pokropené okno viditelné průmyslové stroje.

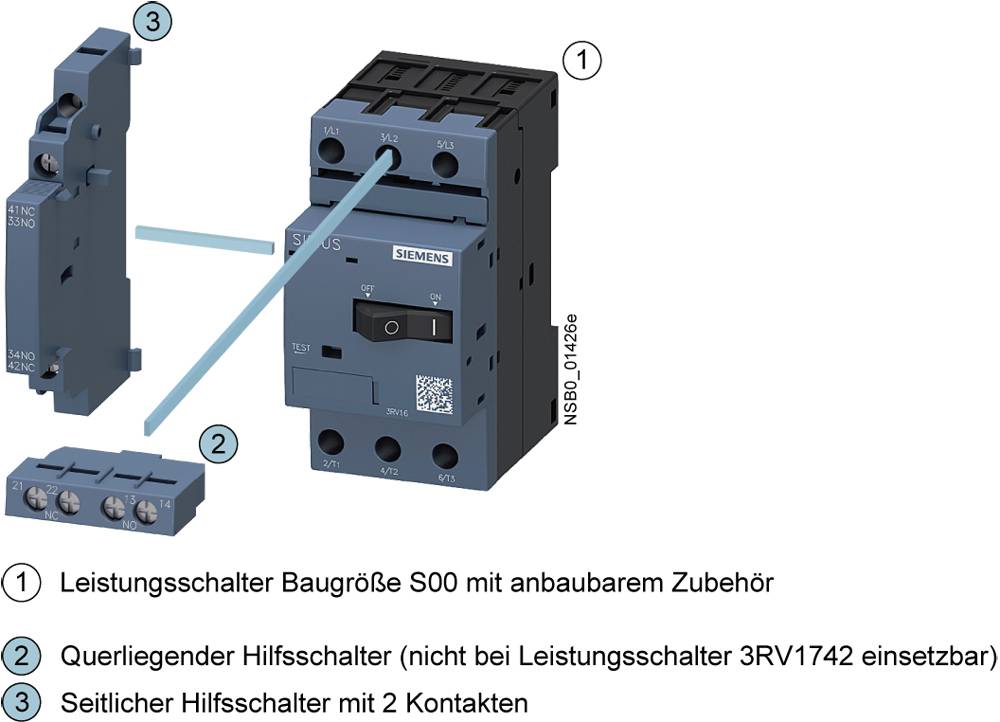

'Výkonový spínač velikosti S00 s připojitelným příslušenstvím', 'Příčně umístěný pomocný spínač', 'Boční pomocný spínač se 2 kontakty'.

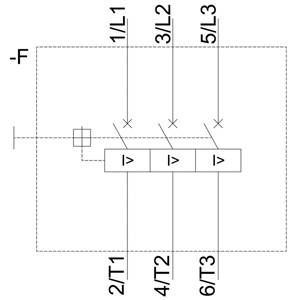

Schéma elektrického systému s pojistkami a vodiči, s šesti označenými vodiči: 1/L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3.

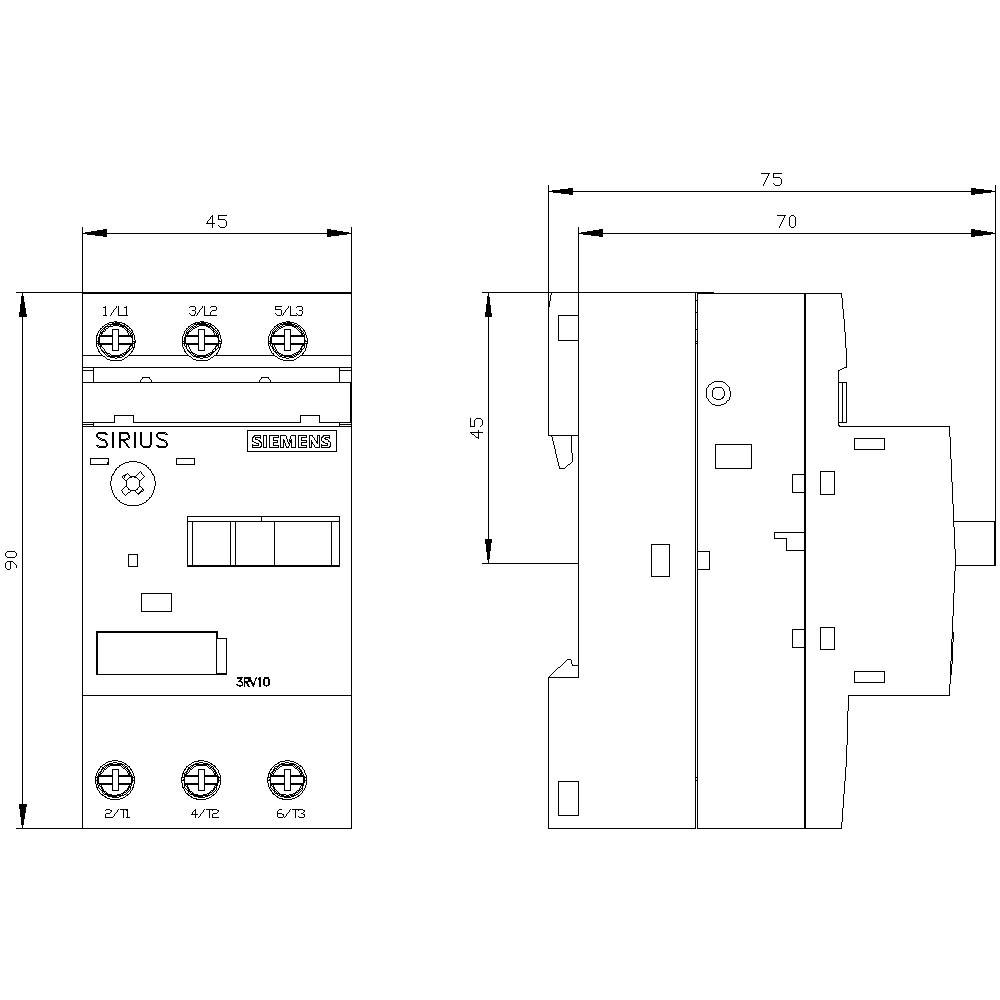

Technický výkres elektrického spínače s rozměry: šířka 45 mm, výška 90 mm, hloubka 75/70/45 mm. Značení pro připojení a komponenty viditelné.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

0.25 A

Připojení

šroubovací

Typ

3RV1011-0CA10

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: Čt 12. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (1 959,00 Kč / kus)

1 959,00 Kč

Včetně DPH.

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Typ výrobku: Pro ochranu motoruOchrana proti dotyku / zepředu: Bezpečné pro dotek při svislém dotyku zepředuUspořádání elektrického připojení / hlavního obvodu: Nahoru a dolůPodíl rozjíždějících vozidel / u vyšších požadavků: 50Podíl rozjíždějících vozidel / nižší požadavky: 50Nadmořská výška / maximální výška nad mořem: 2000 m.Provedení ovladače: KolébkaProvozní výkon / při AC-3 / při 230 v: 0,037 kWProvozní výkon / při AC-3 / při 690 v: 0,12 kWMechanická životnost (spínacích cyklů) / hlavní kontakty / typicky: 100000Elektrická životnost (7 spínacích cyklů) / obvykle: 100000Rozšíření výrobku / pomocný spínač: AnoDetekce fázového výpadku: AnoOchrana proti přetížení: AnoOchrana zařízení: AnoOchrana proti zkratu: AnoOchrana motoru: AnoFunkce oddělovače: AnoSpínací frekvence / při AC-3 / maximálně (1/h): 15Impulsní výdržné napětí: 6 kVUtahovací moment / pro hlavní kontakty / při šroubové připojení / maximálně: 1,2 NmProvedení zobrazení / pro stav sepnutí: KolébkaProvedení závitu / připojovacího šroubu / pro hlavní kontakty: M3Provedení zkratového spouštěče: MagnetickéProvedení spouště při přetížení: TepelněVelikost stykače / lze kombinovat / specificky zaměřené na firmu: S00Provozní frekvence / minimální: 50 HzProvozní frekvence / max. 60 HzVelikost hrotu šroubováku POZIDRIV vel. 2Ochrana IP / připojovací svorka: IP00Typ připojitelného průřezů vodiče / pro hlavní kontakty / jeden drát nebo vícežilový: 2x (0,5...) 1,5 m²), 2x (0,75... 2,5 m²), 2x (1... 4 m²)Typy připojitelných průřezů vodiče / pro pomocné kontakty / jednožilové nebo vícežilové: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)Typy připojitelných průřezů vodičů / pro hlavní kontakty / jemné dráty / kabelové zpracování kabelů: 2x (0,5... 1,5 m²), 2x (0,75... 2,5 m²)

Kategorie produktu: výkonový vypínač

Typ: 3RV1011-0CA10

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 0.18 A

Rozsah nastavení proudu (max.): 0.25 A

Rozsah nastavení (proud): 0.18 - 0.25 A

Zatěžovací proud: 0.25 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V DC/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: upevnění pomocí šroubů
zaklapávací uchycení

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 75 mm

Šířka: 45 mm

V: 90 mm

Rozm.: (š x v x h) 45 x 90 x 75 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 90 mm

: 75 mm

: 0.06 kW

: 0.25 A

: 3

: 690-690 V

: 0.18-0.25 A

: IP20

: Screw connection

: Built-in device fixed built-in technique

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 2862414 Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V DC/AC (

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 2862414 Siemens 3RV1011-0CA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V DC/AC (

Popis

Výkonový spínač, konstrukční velikost S00 pro ochranu motoru, spoušť TŘÍDY 10 a 0,18... 0,25 a N spoušť 3,3 a šroubové spoje standardní spínací výkon SIRIUS 3RV1 pro ochranu motoru proti přetížení a pro bezpečné odpojení zařízení od sítě.Kompaktní a nejklimatiější výkonové spínače jsou díky nízkému zahřívání optimalizovány pro použití ve spotřebitelských větvích, samozřejmě také pro motory IE3/IE4 a také pro spínání stejnosměrného proudu. Schválení po celém světě (např. IEC a UL/CSA) a použití v aplikacích s nebezpečím výbuchu (ATEX příp. IEC EX).K dispozici jsou různé verze zařízení pro ochranu motoru, hlavní a nouzové VYPÍNAČE a pro použití v IT sítích. Jsou k dispozici se šroubovým připojením a volitelně s vestavěným pomocným spínačem.Komplexní příslušenství, jako např. Pomocný spínač, pomocný spouštěč atd. je vhodný pro všechny konstrukční velikosti. Použití různých možností napájení, jako je příslušný napájecí systém SIRIUS 3RV29, výrazně snižuje zapojení hlavního proudu.Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
