Name: Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x
Brand: Siemens
SKU: 1745449
Availability: BackOrder

Šedý elektronický spínač od Siemensu s několika přípojkami a černobílým výklopným spínačem, obdélníkového tvaru.

Automatizovaný průmyslový rozvaděčový systém je v provozu, přičemž v pozadí jsou viditelná okna s kapkami deště a stroje.

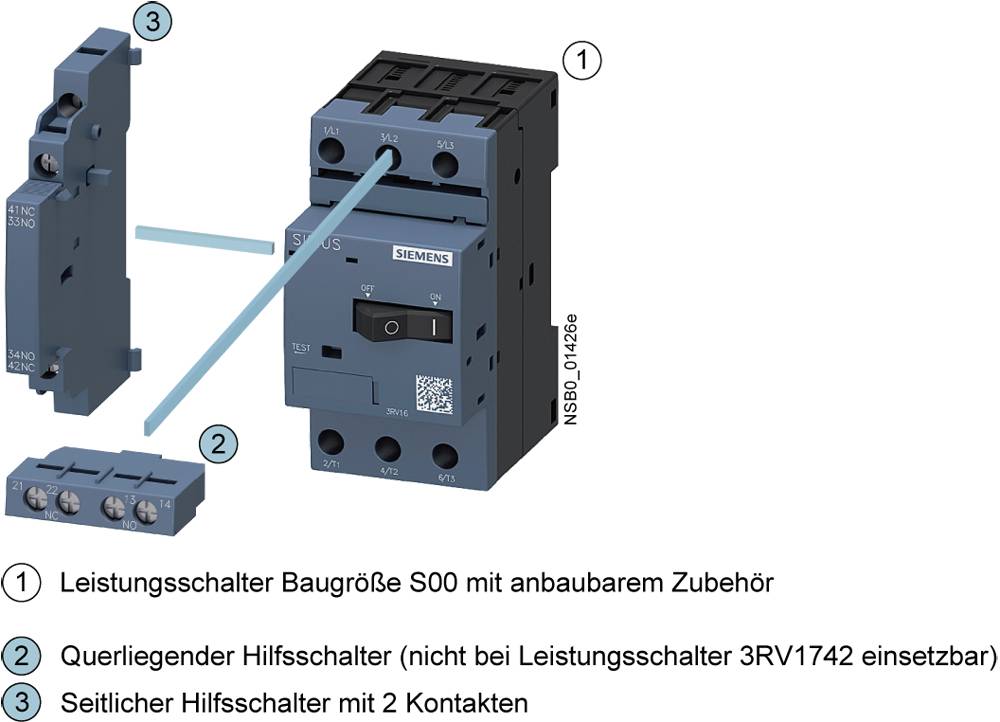

Výkonový spínač s příslušenstvím: 1. Hlavní přístroj, 2. Příčný pomocný spínač (vyjma 3RV1742), 3. Boční pomocný spínač, vždy 2 kontakty.

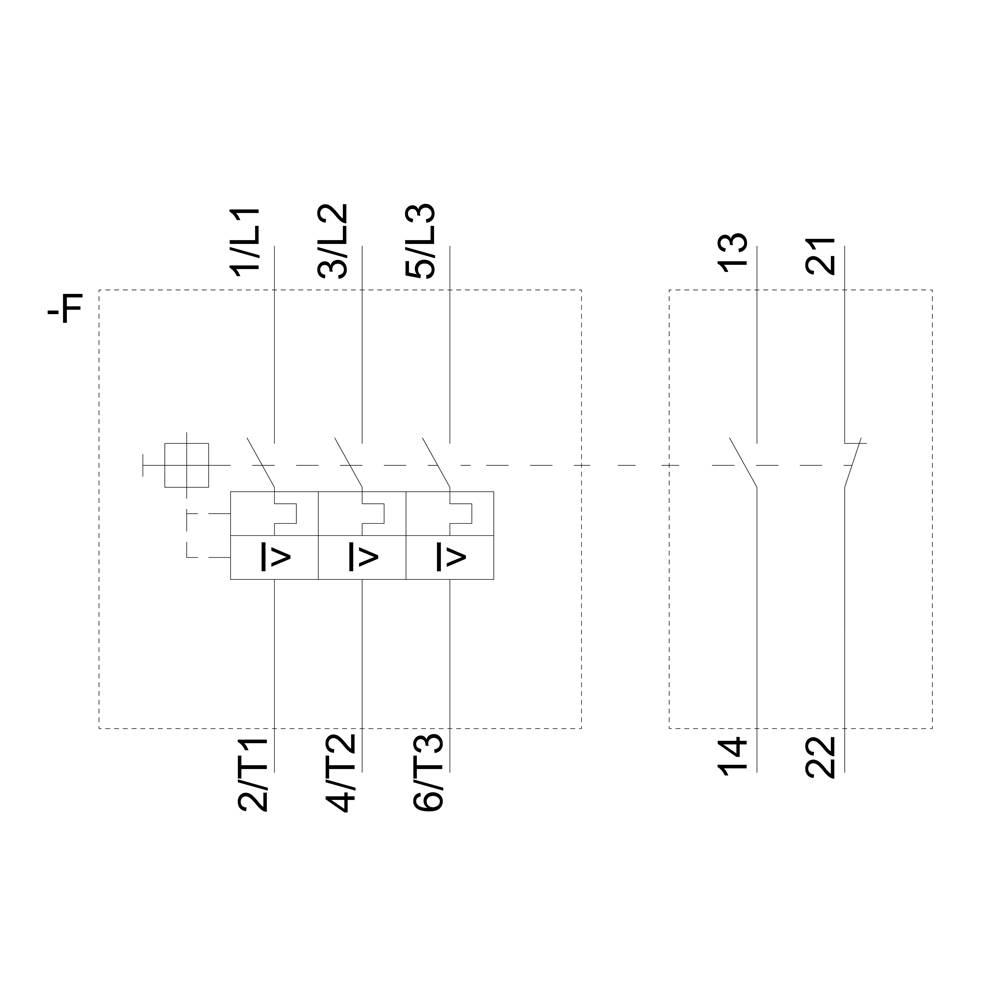

Diagram znázorňuje elektrickou spínací jednotku s očíslovanými svorkami. Vlevo: fáze 1/L1, 3/L2, 5/L3. Vpravo: svorky 13, 14, 21, 22.

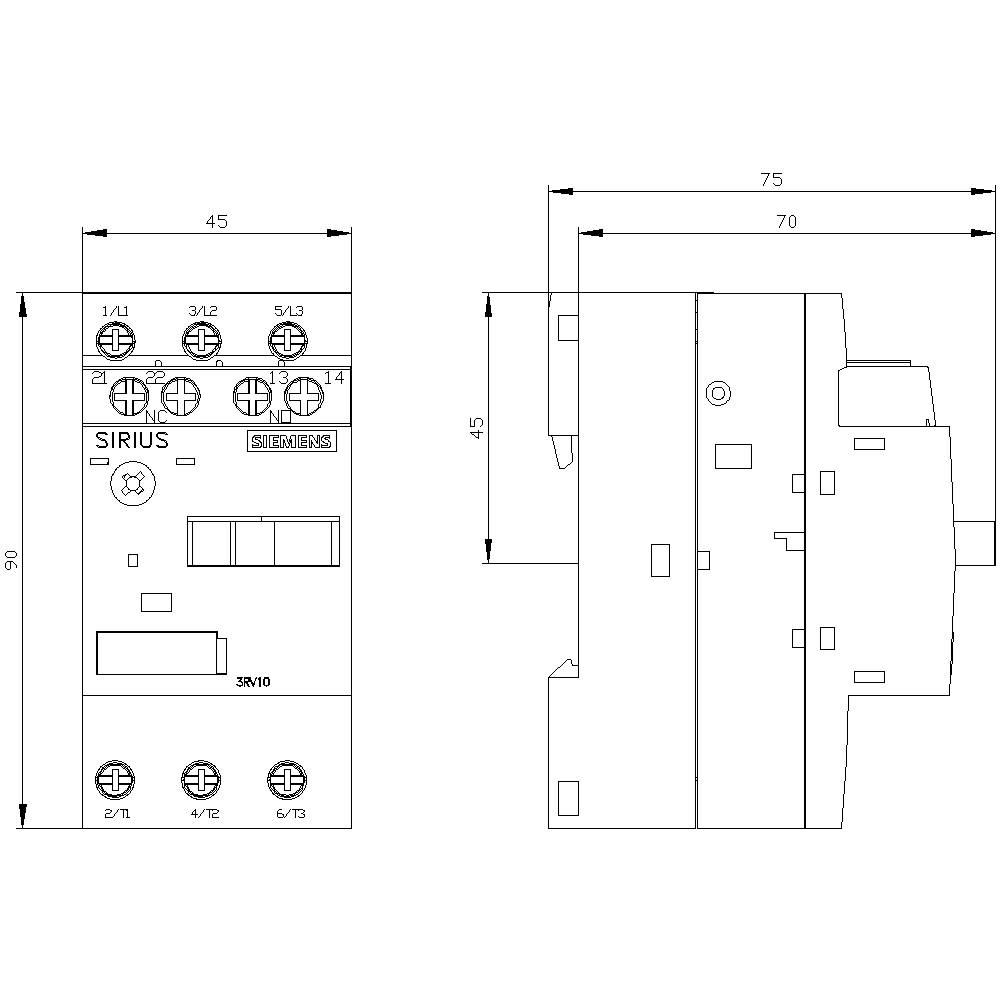

Technický výkres elektrického spínacího modulu. Zobrazuje přední a boční pohled s konkrétními rozměry v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

výkonový vypínač

Rozsah nastavení proudu (max.)

0.16 A

Připojení

šroubovací

Typ

3RV1011-0AA15

Konstrukční velikost

S00

Datasheety: (PDF)

EAN:

Označení výrobce:

Objednací číslo:

Doručení: St 11. 11.

Prodej a doprava:

Conrad ElectronicObchodní podmínky

Počet

Celková cena (2 789,00 Kč / kus)

2 789,00 Kč

Včetně DPH.

Doprava zdarma

Ověřený prodejce s technickou podporou

Nahlásit právní incident

Technické parametry

Kategorie produktu: výkonový vypínač

Typ: 3RV1011-0AA15

Konstrukční velikost: S00

Rozsah nastavení proudu (min.): 0.11 A

Rozsah nastavení proudu (max.): 0.16 A

Rozsah nastavení (proud): 0.11 - 0.16 A

Počet pólů: 3pólový

Spínací napětí (max.): 690 V/AC

vhodné pro sérii: Siemens Sirius

Vhodné pro značku: Siemens

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Min. teplota: -20 °C

Max. teplota: +60 °C

Vlastnosti: s pomocným kontaktem

Připojení: šroubovací

: IP20

Hloubka: 75 mm

Šířka: 45 mm

V: 90 mm

Rozm.: (š x v x h) 45 x 90 x 75 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 45

: 90 mm

: 75 mm

: 0.04 kW

: ANO

: 0.16 A

: NE

: 3

: 690-690 V

: 0.11-0.16 A

: IP20

: ANO

: Screw connection

: Rocker lever

: Magnetic

: 0 kW

: 100 kA

: ANO

: Built-in device fixed built-in technique

UKCA: Ano

Varianty(Veškeré ceny jsou vč. DPH)

Rozsah nastavení proudu (max.)

Rozsah nastavení proudu (min.)

Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745449

Doručení: St 11. 11.

Conrad Electronic

Tento produkt

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0AA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745448

Doručení: St 11. 11.

Conrad Electronic

0.16 A

0.11 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0BA10 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745450

Doručení: St 11. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 285,00 Kč^*

Siemens 3RV1011-0BA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.14 - 0.2 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm

Objednací číslo:1745452

Doručení: St 11. 11.

Conrad Electronic

0.2 A

0.14 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0CA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.18 - 0.25 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745453

Doručení: St 11. 11.

Conrad Electronic

0.25 A

0.18 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0DA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.22 - 0.32 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745454

Doručení: St 11. 11.

Conrad Electronic

0.32 A

0.22 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0EA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.28 - 0.4 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745455

Doručení: St 11. 11.

Conrad Electronic

0.4 A

0.28 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0FA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.35 - 0.5 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Single

Objednací číslo:1745456

Doručení: St 11. 11.

Conrad Electronic

0.5 A

0.35 A

Min.: 1

Násobky: 1

2 789,00 Kč^*

Siemens 3RV1011-0GA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.45 - 0.63 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745457

Doručení: St 11. 11.

Conrad Electronic

0.63 A

0.45 A

Min.: 1

Násobky: 1

2 925,00 Kč^*

Siemens 3RV1011-0HA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.55 - 0.8 A Spínací napětí (max.): 690 V/AC (š x v x h) 45 x 90 x 75 mm Piece

Objednací číslo:1745458

Doručení: St 11. 11.

Conrad Electronic

0.8 A

0.55 A

Min.: 1

Násobky: 1

3 055,00 Kč^*

Ke stažení

List technických údajů

List technických údajů 1745449 Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745449 Siemens 3RV1011-0AA15 výkonový vypínač 1 ks Rozsah nastavení (proud): 0.11 - 0.16 A Spínací napětí (max.): 690 V/AC (š x

Popis

Velikost jističe S00 pro motor, Class 10 A spoušť 0,11 - 0,16 A N-spoušť 2,1 A šroubové připojení standardní spínací výkon s příčným horizontálním pomocný 1S+ 1O výkon spínač SIRIUS 3RV1 pro ochrana motoru pro bezpečné vypnutí při zkratu a ochrana spotřebiče a zařízení proti přetížení a pro bezpečné oddělení zařízení od sítě. Kompaktní a klimatizační pevné výkon spínače jsou díky své nízké zahřívání pro použití v spotřebiče odbočování hliníkových, samozřejmě i pro IE3/IE4-motory a vhodný pro spínání stejnosměrného proudu. Celosvětové schválení (např. IEC a UL/CSA) a pro použití v prostředí s nebezpečím výbuchu (ATEX nebo IEC ex) jsou samozřejmostí. K dispozici jsou verze zařízení pro ochranu motoru, jako hlavní a nouzový vypínač a pro použití v IT sítích. Jste se šroubovým připojením a volitelně s vestavěným pomocný. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Použití různých Energieeinspeisemoglichkeiten, jako příslušným einspeisesystem SIRIUS 3RV29, snižuje hlavní proudový obvod zapojení. žádný hodnota jednoduše, efektivní, stále aktuální - systému SIRIUS.
