Siemens 3RT2617-1BB43 kondenzátorový stykač 3 spínací kontakty 10 A 1 ks

Elektrický stykač Siemens s názvem Sirius, zobrazený s připojenými kabely, používaný pro řízení elektrických obvodů.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň s elektronickými komponenty vedle okna s kapkami deště; venku je rozmazaně viditelné vozidlo.

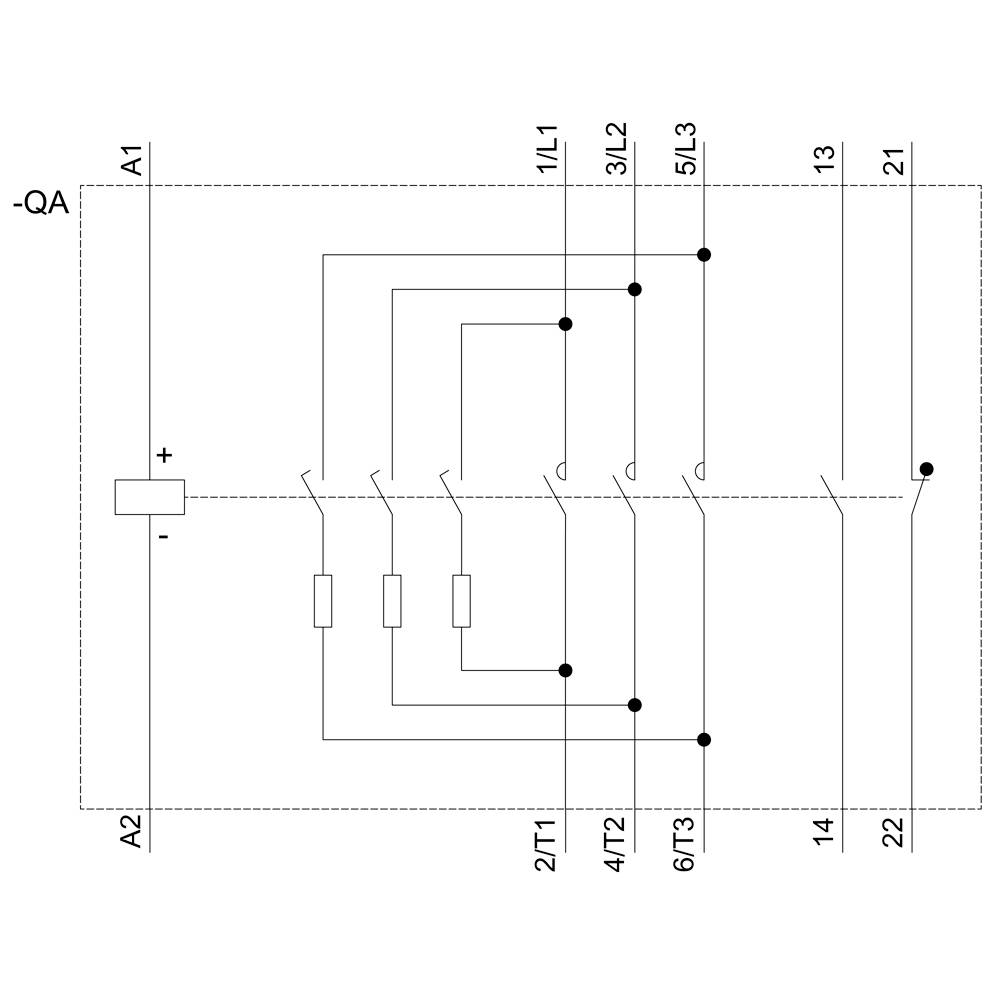

Schéma zapojení znázorňuje elektrické řízení se spínači a svorkami, včetně A1, A2, 1L1, 3L2, 5L3, 2/T1, 4/T2, 6/T3.

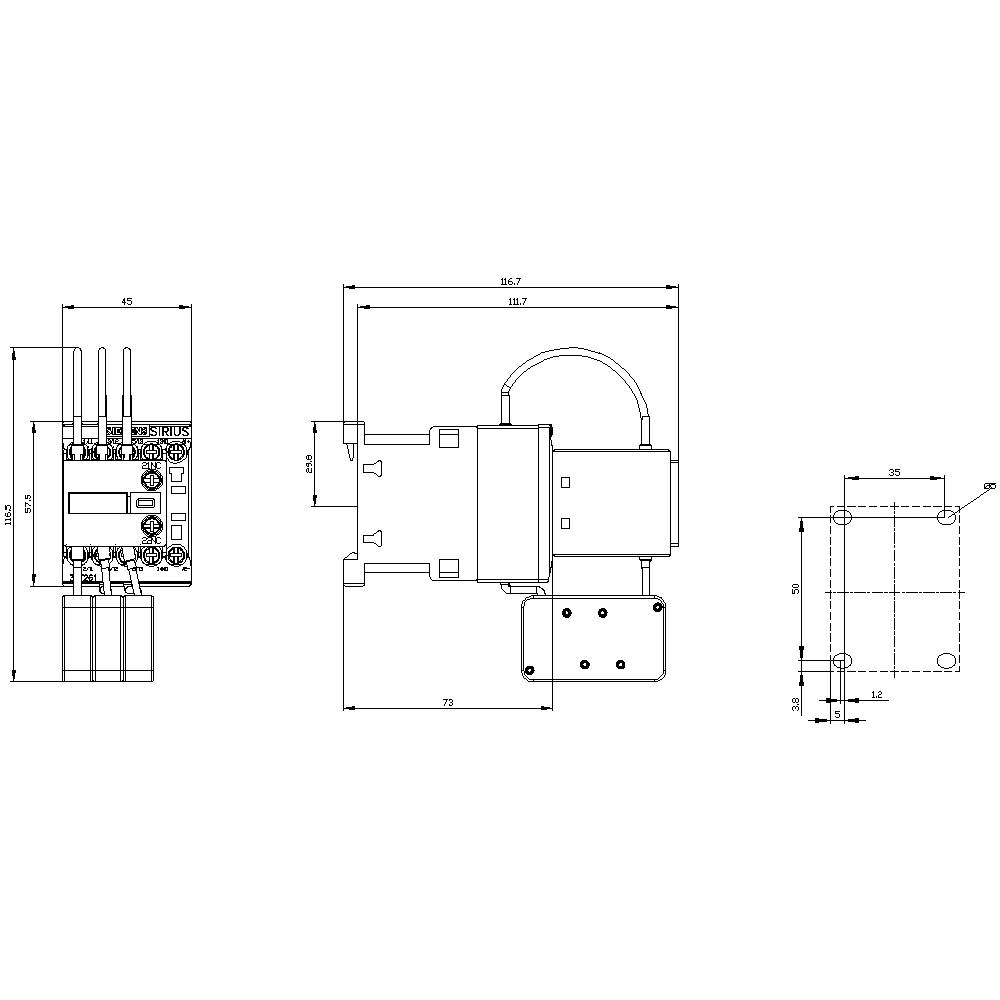

Technický výkres elektronické součástky s rozměry. Tři pohledy zobrazují různé perspektivy a detailní velikosti.

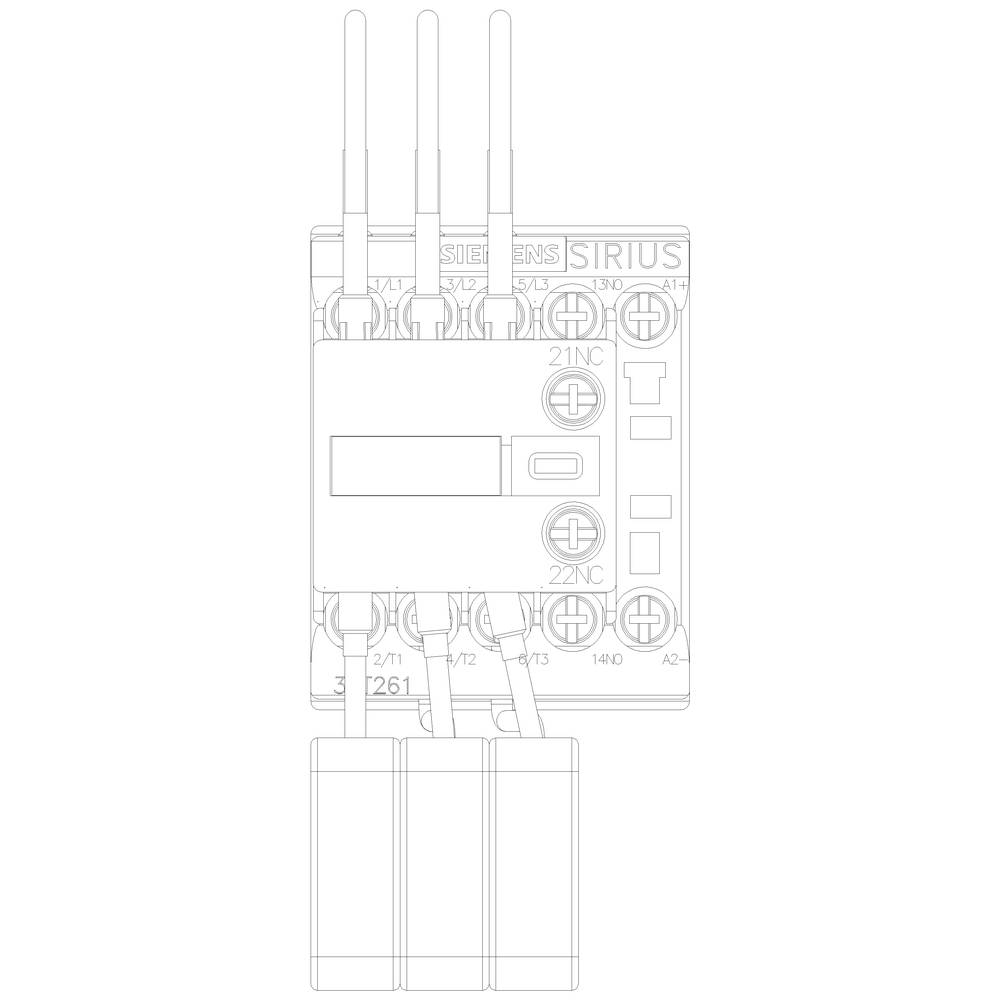

Schéma elektrického relé s pěti svorkami nahoře a třemi svorkami dole; zobrazuje spínací kontakty a svorky.

1/5

Ilustrační obrázek

Kategorie produktu

kondenzátorový stykač

Počet pólů

3pólový

Zatěžovací proud

10 A

Připojení

šroubovací

Typ

3RT2617-1BB43

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 293,39 Kč / kus)

4 387,60 Kč

-25 %

3 293,39 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Ochrana, AC-6B, 12,5 kVAr / 400 V, 1S+ 1 NC, 24 V/DC, Baugr. S00

Dodatečné informace:

Technické parametry

Hmotnost: 408 g

Kategorie produktu: kondenzátorový stykač

Typ: 3RT2617-1BB43

Konstrukční velikost: S00

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 V/DC (max)

Zatěžovací proud: 10 A

Druh montáže: montážní lišta

Připojení: šroubovací

Elektrická životnost: 300 000

Mechanická životnost: 3000000

: IP20

Min. teplota: -25 °C

Max. teplota: +80 °C

Šířka: 45 mm

V: 125 mm

Hloubka: 120 mm

Rozm.: (š x v x h) 45 x 125 x 120 mm

Obsah: 1 ks

Splňuje RoHS: ano

: 3

: 0

: 1

: 1

: Screw connection

: 12.5

: DC

Ke stažení

List technických údajů

List technických údajů 1730923 Siemens 3RT2617-1BB43 kondenzátorový stykač 3 spínací kontakty 10 A 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1730923 Siemens 3RT2617-1BB43 kondenzátorový stykač 3 spínací kontakty 10 A 1 ks

Popis

Kondenzátor, AC-6b 12,5 kVAr, / 400 V 1 S + 1 O, DC 24 V, 3pólový, velikosti S00 šroubové připojení kondenzátor ochranné SIRIUS 3RT26 pro spínání kapacitní zátěže, např. kondenzátor baterie nebo proudových smyčkách v rozsahu 4. Které kondenzátor stykače 3RT26 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Nabízejí konvenční pohony pro AC a DC ovládání, stejně jako elektronická pohony s AC/DC. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT26 jsou pevně na kondenzátor ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání v šroubové připojovací technika. Komplexní příslušenství je fotografovat pro všechny velikosti. Které kondenzátor stykače 3RT26 uvolněte kondenzátor stykače 3RT16. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
