Siemens 3RT2516-1BB40 stykač 2 rozpínací kontakty, 2 spínací kontakty 1 ks

'Siemens Sirius stykač 3RT25, pro průmyslové aplikace, černé a modré barvy krytu, připojovací možnosti zobrazeny níže.'

Ilustrační obrázek

Rozvaděč v popředí s otevřenými dveřmi a viditelnými elektrickými rozvody, vedle něj okno s povrchemovlhnutým od deště.

Schéma elektrických komponentů s očíslovanými díly a propojovacími čárami. Popisy vysvětlují funkce a detaily.

Elektrické schéma s pěti spínači zapojenými v sérii, očíslovanými 1 až 4, a dvěma svorkami A1 (+) a A2 (-), včetně odporů R1 až R4.

Technický výkres elektronické součástky s čelním, bočním a pohledem shora. Rozměry jsou uvedeny v milimetrech.

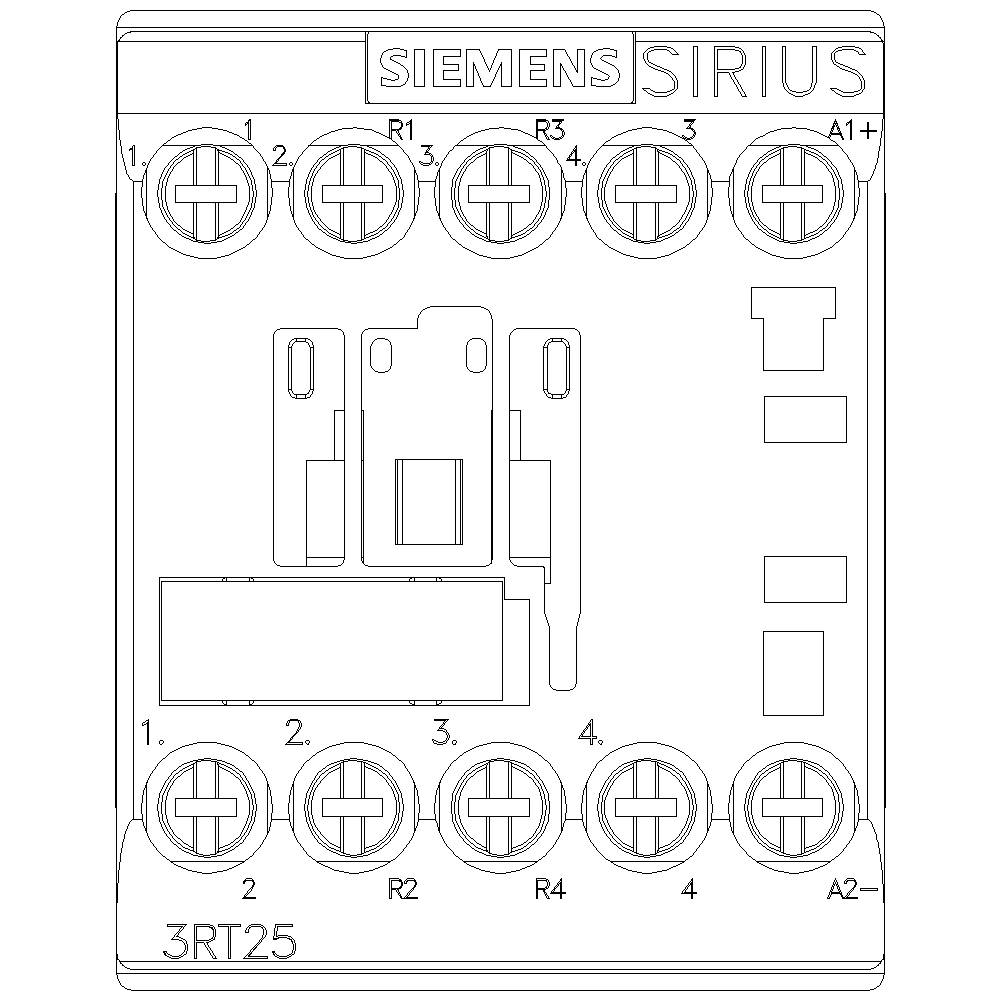

Siemens Sirius spínací přístroj, model 3RT25, zobrazuje připojovací body R1-R4, A1, A2. Nahoře firemní název 'SIEMENS'. Technické detaily vytištěny.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

šroubovací

Typ

3RT2516-1BB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 053,72 Kč / kus)

1 053,72 Kč

Bez DPH.

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2516-1BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 2 rozpínací kontakty
2 spínací kontakty

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 57.5 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 57.5 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4 kW

: 2

: 2

: 0

: 0

: 9 A

: 18 A

: 24-24 V

: Screw connection

: DC

: 3.677

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1700492 Siemens 3RT2516-1BB40 stykač 2 rozpínací kontakty, 2 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700492 Siemens 3RT2516-1BB40 stykač 2 rozpínací kontakty, 2 spínací kontakty 1 ks

Popis

Ochrana, 2 S + 2 O, AC-3, 4 kW DC 24 V, 4pólová, 2 S + 2 O, velikosti S00, šroubovací konektor s ochranným SIRIUS 3RT25 pro Polumschaltung při Hebezeugmotoren nebo pro spínání dvou oddělených zatížení. Které stykače 3RT25 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT25 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
