Siemens 3RT2337-1NB30 stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens 1 ks

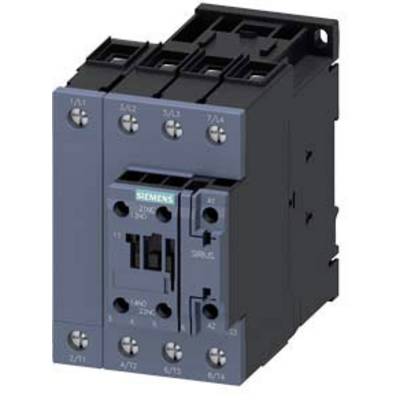

'Siemens stykač, třípólový, pro průmyslové aplikace.'

Ilustrační obrázek

Pohled do dílny s moderním řízením strojů. Vlevo je rozvaděč s kabely. Vpravo je stroj viditelný za deštěm pokropeným oknem.

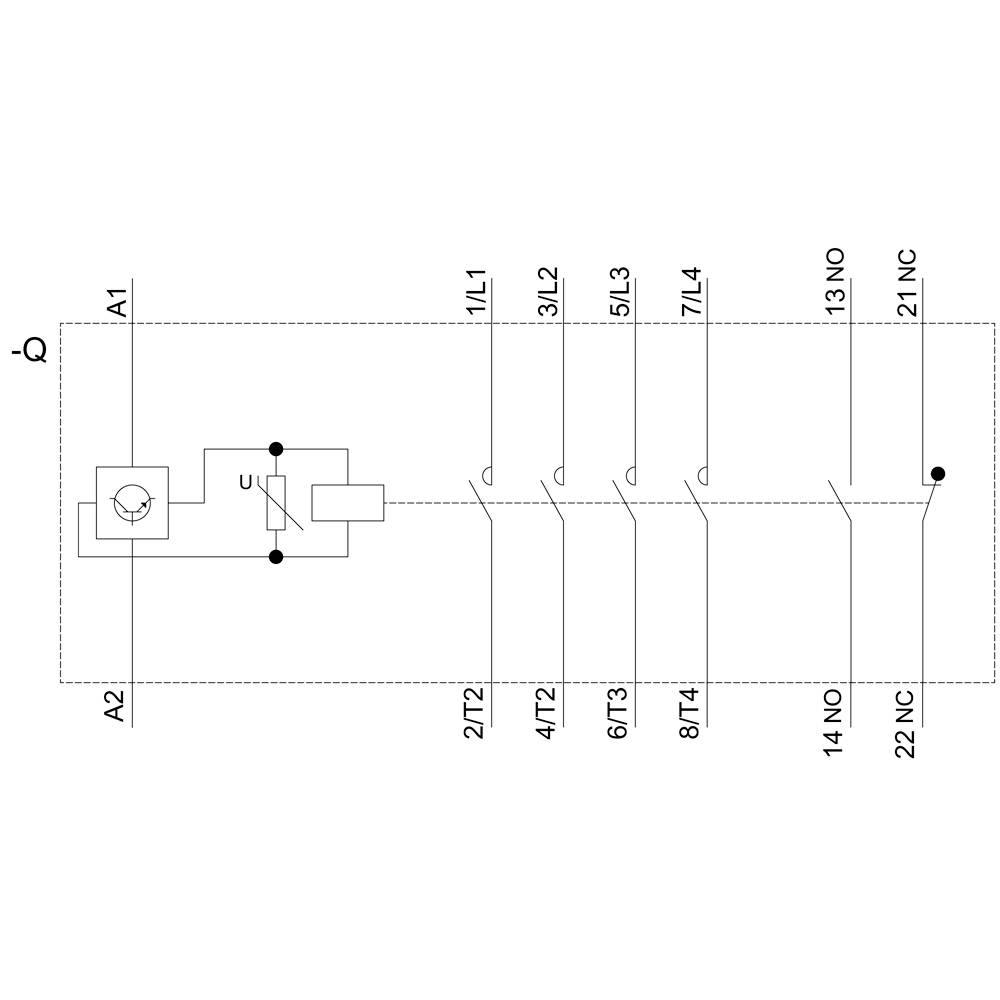

Schéma zapojení relé: zobrazuje uspořádání svorek jako A1, A2 a svorky 1L1 až 22NC. Obsahuje detaily o polohách spínačů.

Technický výkres elektrické součástky s rozměry: šířka 96 mm, výška 105 mm, hloubka 52 mm. Zobrazeny přední, boční a pohled shora.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

šroubová svorka

Typ

3RT2337-1NB30

Konstrukční velikost

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (14 751,24 Kč / kus)

14 751,24 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC/DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2337-1NB30

Konstrukční velikost: S2

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 110 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s varistorem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubová svorka

Mechanická životnost: 10000000

: IP20

Min. teplota: -40 °C

Max. teplota: +70 °C

Šířka: 75 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 75 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 4

: 1

: 1

: 38 A

: 110 A

: 20-33 V

: 20-33 V

: 20-33 V

: Screw connection

: AC/DC

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1700490 Siemens 3RT2337-1NB30 stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1700490 Siemens 3RT2337-1NB30 stykač 4 spínací kontakty s varistorem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, 4 S, AC-1: 110 A AC/DC 20 ... 33 V, Varistor, 4pólová, 4S, velikost S2, šroubové připojení 1 S + 1 O ochrana integrovaný SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
