Siemens 3RT2326-1AL20 stykač 4 spínací kontakty 1 ks

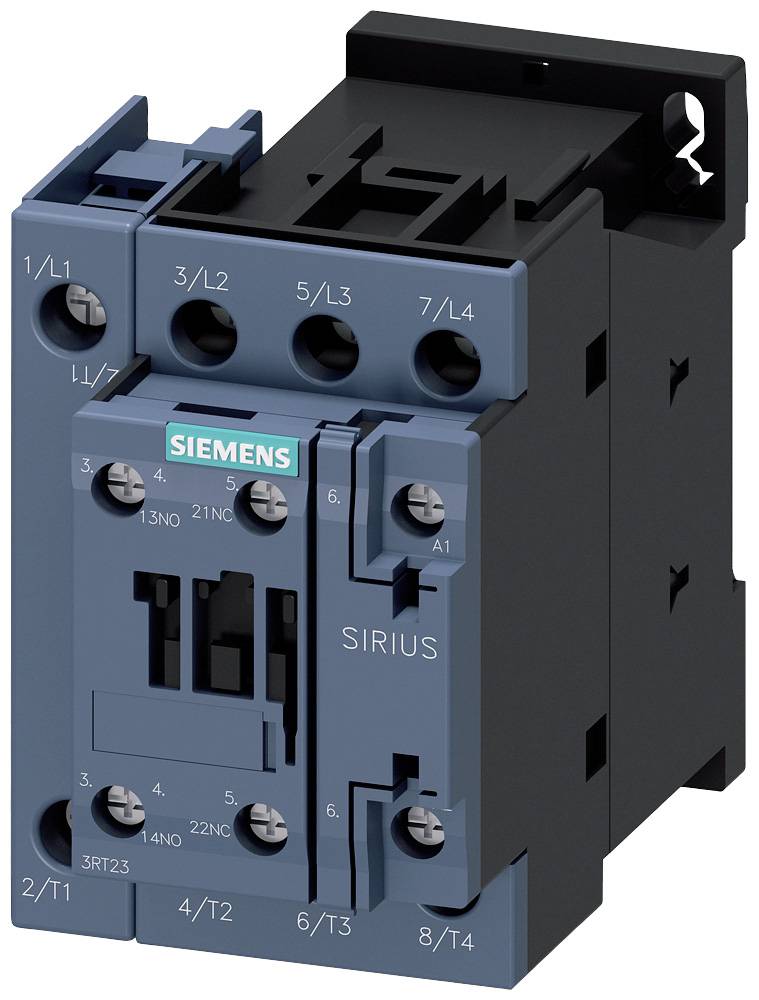

Modrý stykač Siemens, model Sirius, s připojovacími svorkami a logem Siemens.

Ilustrační obrázek

Otevřená rozvodná skříň odhaluje komplexní elektrická zařízení a kabely. Venku prší a kapky vody ulpívají na okně.

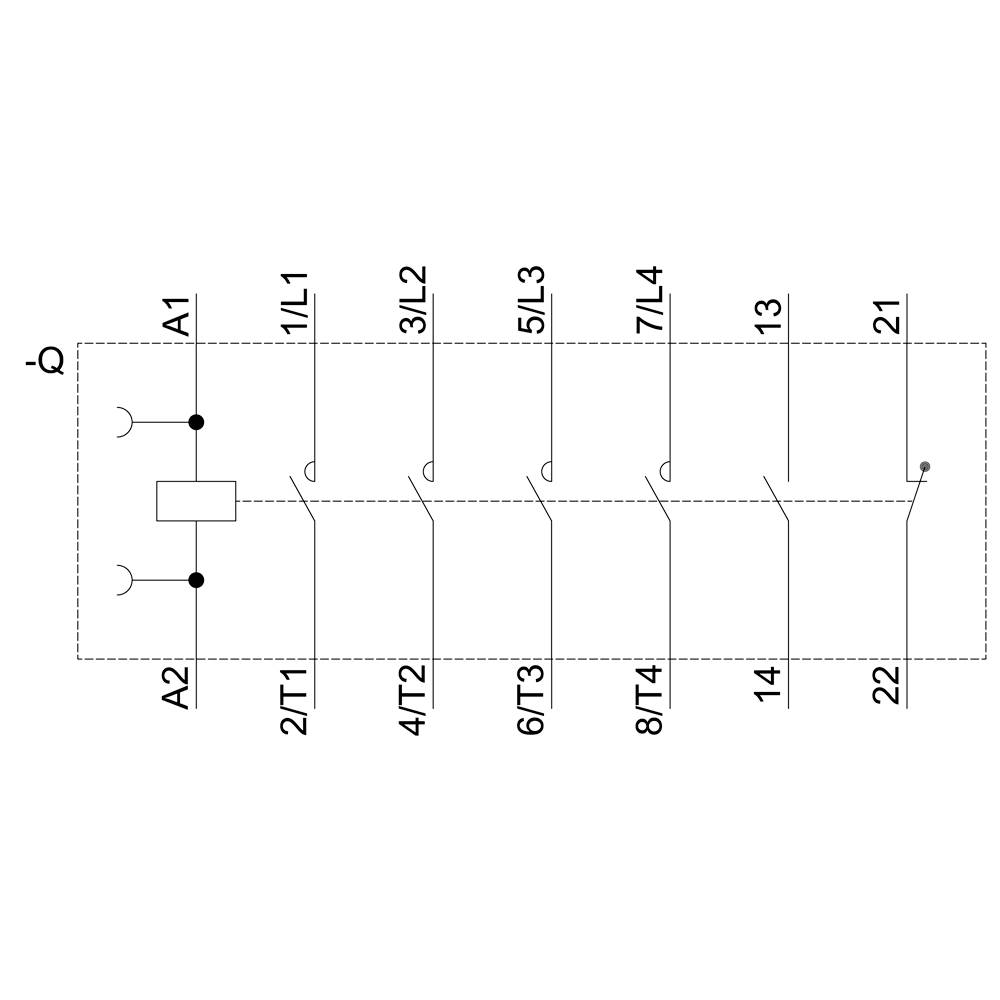

Elektrické schéma symbol: Znázornění stykačového relé se cívkou (A1, A2) a několika spínacími a rozpínacími kontakty (1-22).

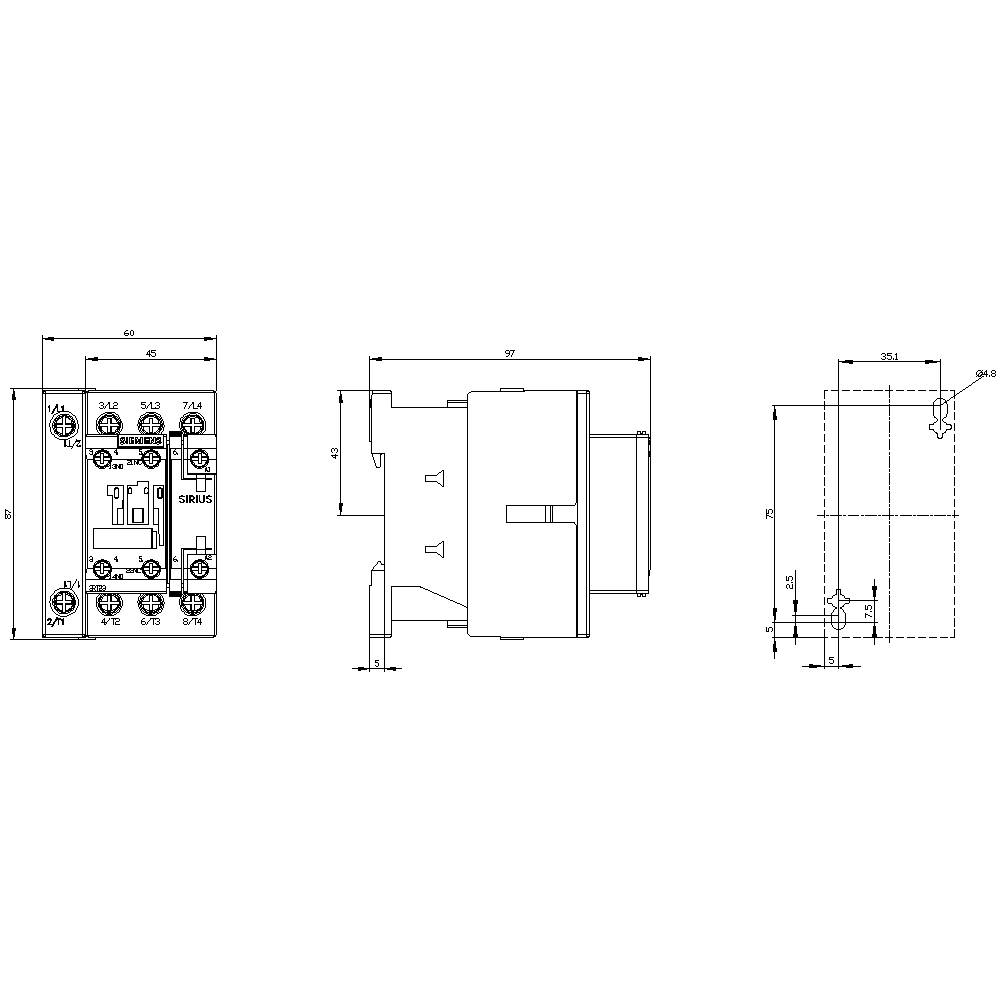

Technický výkres elektrického spínače s pohledy zepředu, shora a z boku, včetně rozměrů.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

šroubovací

Typ

3RT2326-1AL20

Konstrukční velikost

Datasheety: (PDF)

Doručení: Čt 10. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 400,83 Kč / kus)

3 400,83 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 10 mm²

Kategorie produktu: stykač

Typ: 3RT2326-1AL20

Konstrukční velikost: S0

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 60 mm

V: 85 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 60 x 85 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 7.5 kW

: 4

: 1

: 1

: 15.5 A

: 40 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 15.5 A

: 7.5 kW

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1744286 Siemens 3RT2326-1AL20 stykač 4 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1744286 Siemens 3RT2326-1AL20 stykač 4 spínací kontakty 1 ks

Popis

Ochrana, 4 S, AC-1: 40 A 230 V AC, 50 / 60 Hz, 4pólová, 4S, velikost S0, šroubové připojení 1 S + 1 O ochrana integrovaný SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
