Siemens 3RT2317-2BB40 stykač 4 spínací kontakty 1 ks

Modré stykačové relé Siemens Sirius s několika očíslovanými svorkami na přední straně, vhodné pro elektrické obvody.

Ilustrační obrázek

Pohled do vnitřku výrobního modulu, pravá část snímána skrz deštěm smáčené okno. Jsou viditelné technické komponenty a stroje.

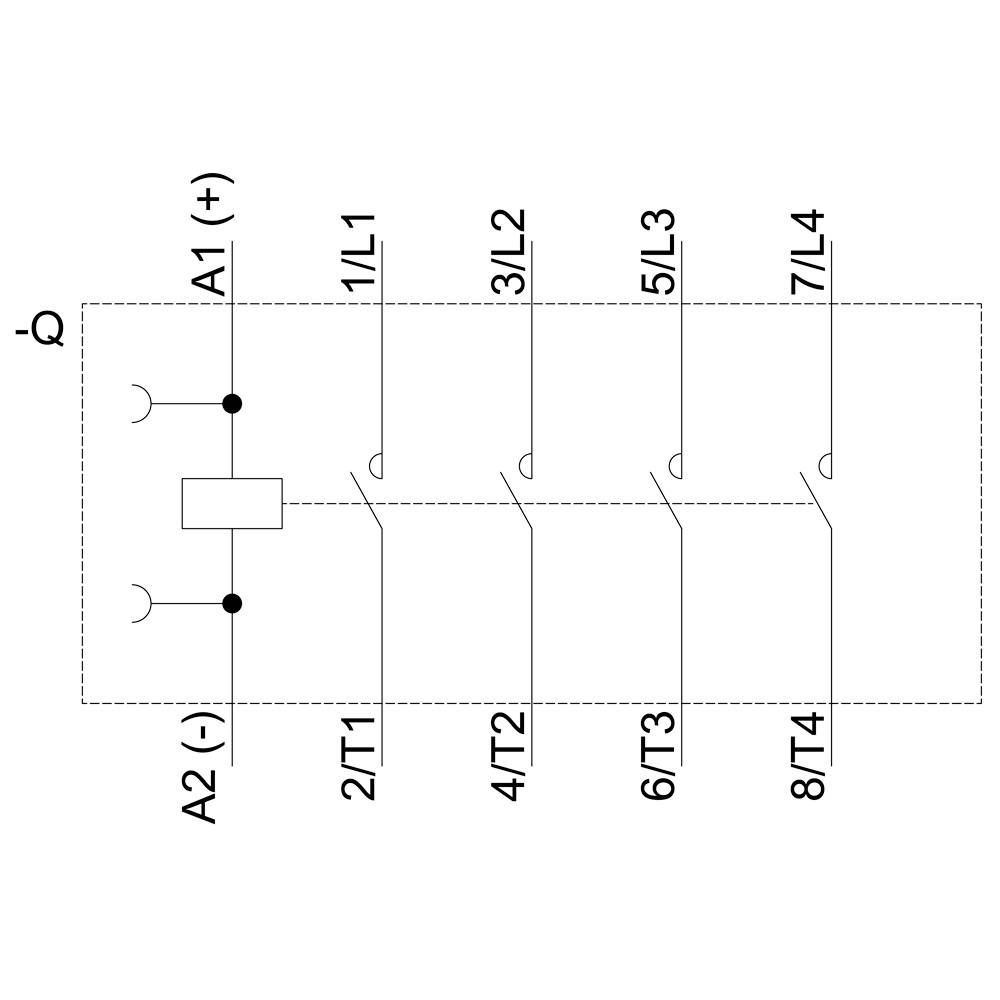

Diagram elektrického schématu s osmi svorkami, označenými od 1/L1 po 8/T4. A1 (+) a A2 (-) jsou vyznačeny na levém okraji.

Technický výkres modulu se třemi pohledy. Rozměry: 45 mm x 73 mm. Zobrazuje přední pohled, boční pohled a pohled shora modulu.

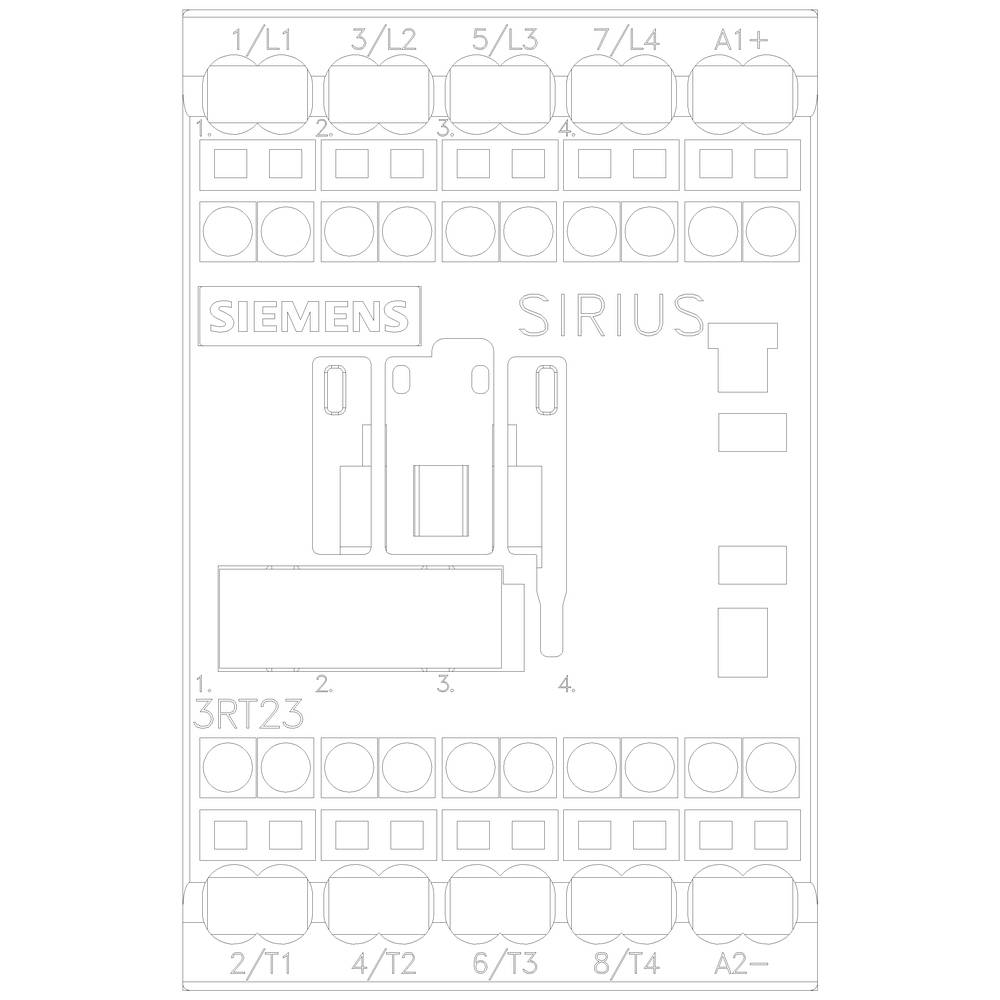

Diagram Siemensova spínacího přístroje SIRIUS 3RT23 s několika očíslovanými svorkami pro elektrické připojení.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

4pólový

Připojení

přípojka s pružinovým protitahem

Typ

3RT2317-2BB40

Konstrukční velikost

S00

Datasheety: (PDF)

Doručení: Po 27. 7.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (1 649,00 Kč / kus)

1 649,00 Kč

Včetně DPH.

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 4 mm²
Průřez vodiče lanková: 2,5 mm²

Kategorie produktu: stykač

Typ: 3RT2317-2BB40

Konstrukční velikost: S00

Počet pólů: 4pólový

Typ kontaktu: 4 spínací kontakty

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 3000 0000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 70 mm

Hloubka: 73 mm

Rozm.: (š x v x h) 45 x 70 x 73 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 5.5 kW

: 4

: 12 A

: 22 A

: 24-24 V

: Spring clamp connection

: DC

: 8.5 A

: 4 kW

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1729883 Siemens 3RT2317-2BB40 stykač 4 spínací kontakty 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1729883 Siemens 3RT2317-2BB40 stykač 4 spínací kontakty 1 ks

Popis

Ochrana, 4 S, AC-1: 22 A DC 24 V, 4pólová, 4S, velikost S00, pružinová spojka ochranné SIRIUS 3RT23 pro spínání ohmických spotřebičů. Které stykače 3RT23 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. 3RT23 jsou pevně na ochranu klimatu a celosvětově (schváleno např. IEC a UL/CSA). Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Jednoduše, efektivní, stále aktuální - systému SIRIUS.
