Siemens 3RT2047-3AP00 stykač 3 spínací kontakty 1000 V/AC 1 ks

Elektromagnetický stykač Siemens se třemi hlavními kontakty. Jedná se o elektrickou součástku používanou pro spínání elektrických obvodů.

Ilustrační obrázek

Pohled skrz okno na moderní průmyslový strojní komplex za deště. Rozvaděč je otevřený a odhaluje elektroniku.

Schéma zapojení stykače se třemi fázovými vodiči a dvěma rozpínacími a spínacími kontakty, označenými příslušnými čísly.

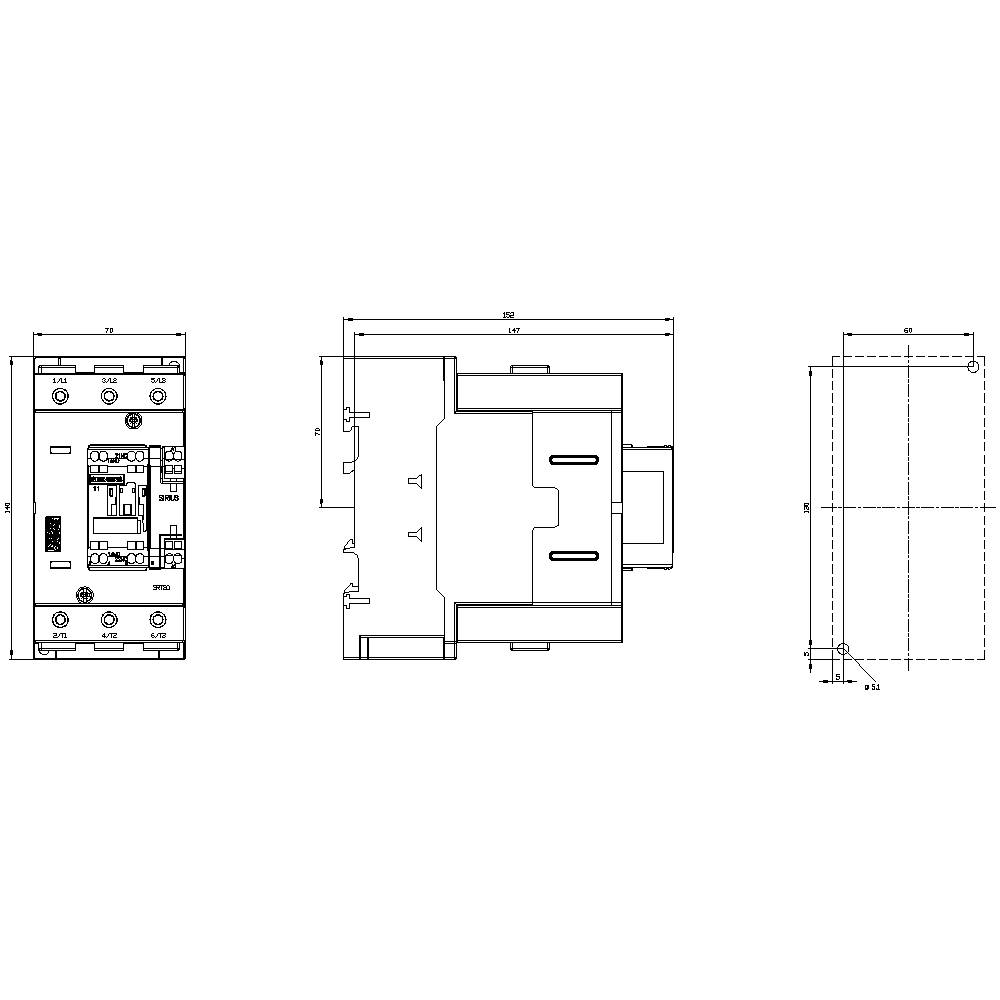

Technický výkres elektrického obvodu. Zobrazuje přední, boční a horní pohled s přesnými rozměry.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

šroubovací

Typ

3RT2047-3AP00

Datasheety: (PDF)

Doručení: Út 8. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (10 420,66 Kč / kus)

10 420,66 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2047-3AP00

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 55 kW

: 3

: 1

: 1

: 110 A

: 130 A

: Screw connection

: AC

: 97 A

: 55.16240625

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1747417 Siemens 3RT2047-3AP00 stykač 3 spínací kontakty 1000 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747417 Siemens 3RT2047-3AP00 stykač 3 spínací kontakty 1000 V/AC 1 ks

Popis

Ochrana, AC-3, 55 kW/400 V 1S+ 1O, 230 V AC / 50 Hz, 3pólový, 3S, velikosti S3 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
