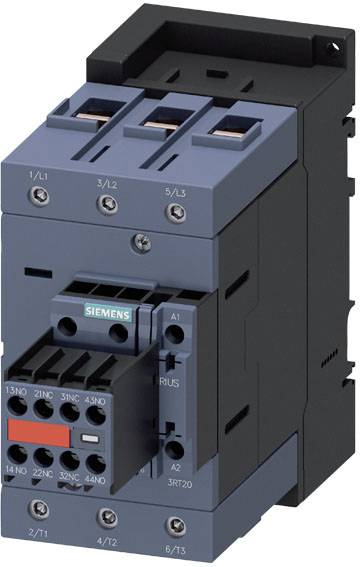

Siemens 3RT2046-1NB34-3MA0 stykač 2 spínací kontakty, 2 rozpínací kontakty 148 kW 1000 V 96 A s varistorem 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
stykač
Počet pólů
3pólový
Jmenovité napětí
1000 V
Zatěžovací proud
96 A
Výkon
148 kW
Datasheety: (PDF)
Množství (Set(y))
Sleva
Cena balení (Bez DPH.)
1
-
12 673,55 Kč
3
2% = 309,23 Kč
12 364,32 Kč
5
3% = 432,16 Kč
12 241,39 Kč
10
4% = 514,54 Kč
12 159,01 Kč
Množstevní slevy se liší podle prodejce
Ušetříte 0,00 Kč
Počet
Celková cena (12 673,55 Kč / kus)
12 673,55 Kč
Bez DPH.
Doprava zdarma
Technické parametry
- Počet spínacích kontaktů / hlavních kontaktů: 3
- Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
- Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
- Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 130 a
- Provozní proud při AC-3 / při 400 v: 95 A.
- Utahovací výkon magnetické cívky při DC: 76 W.
- Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (10... 1/0), 1x (10... 2)
- Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... 16), 2x (18... Návrh 14)
- Nadmořská výška / maximální výška umístění: 2000 m.
- Sériové zapojení: Ano
- Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
- Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
- Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
- Kontakt se zrcátkem: Ano
- Odolnost proti rázovému napětí hlavního obvodu: 8 kV
- Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 690 V.
- Rozšíření výrobku / pomocný spínač: Ano
- Kategorie produktu
stykač
- Typ
3RT2046-1NB34-3MA0
- Konstrukční velikost
S3
- Počet pólů
3pólový
- Typ kontaktu
2 spínací kontakty
2 rozpínací kontakty
- Jmenovité napětí
1000 V
- Řídicí napětí (min.)
20 V/AC
20 V/DC
- Řídicí napětí (max.)
33 V/AC
33 V/DC
- Rozsah řídicího napětí
20, 20 - 33, 33 V/AC, V/DC
- Zatěžovací proud
96 A
148 kW
- Vlastnosti
s varistorem
- Druh montáže
upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta
- Připojení
šroubovací
- Mechanická životnost
10000000
- Reakční doba
57 ms
- Čas rozpadu
70 ms
IP00
IP20
- Min. teplota
-25 °C
- Max. teplota
+60 °C
- Šířka
70 mm
- V
140 mm
- Hloubka
195 mm
- Rozm.

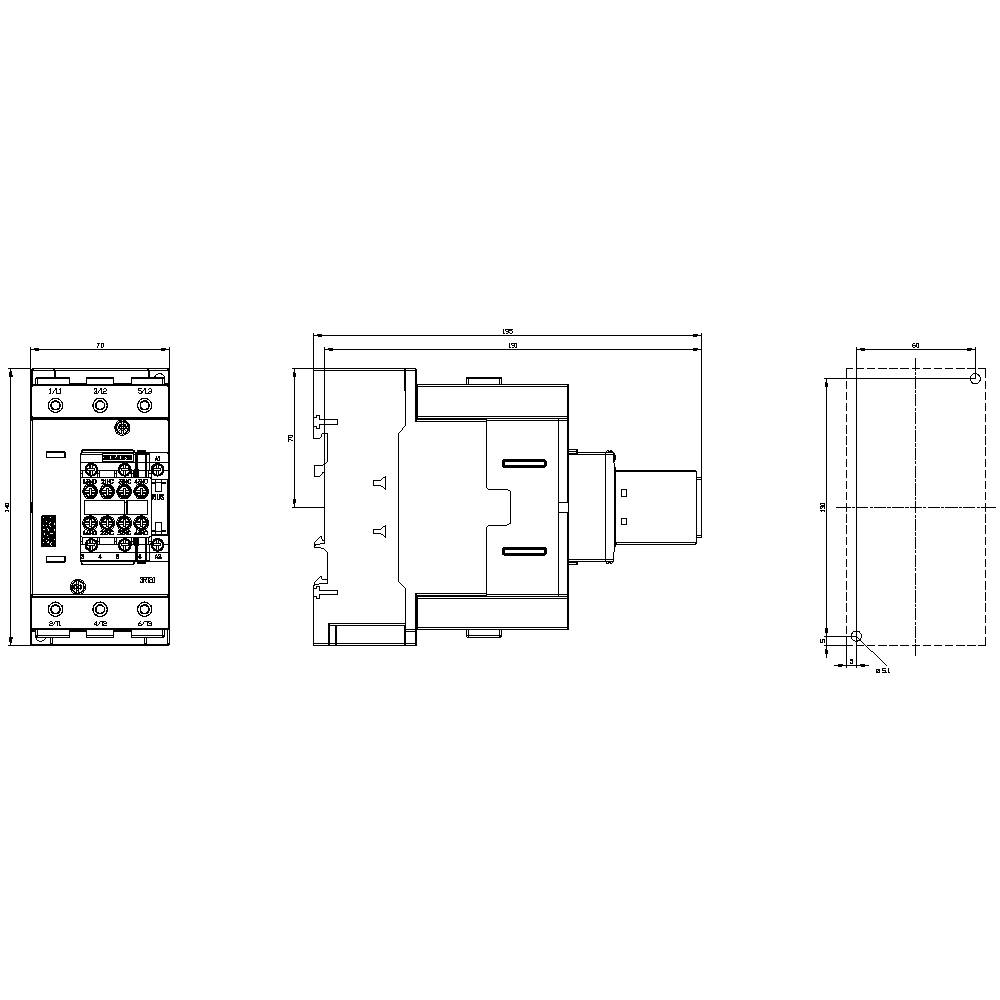

(š x v x h) 70 x 140 x 195 mm
- Obsah
1 ks
- Splňuje RoHS
ano
Ke stažení
List technických údajů
List technických údajů 2863606 Siemens 3RT2046-1NB34-3MA0 stykač 2 spínací kontakty, 2 rozpínací kontakty 148 kW 1000 V 96 A s varistorem 1 ks
Popis
Výkonový stykač, AC-3e/AC-3, 95 a, 45 kW / 400 v, 3-pólový, AC/DC 20-33 v, 50/60 Hz, s integrovaným varistorem, pomocné kontakty: 2 s + 2 NC, šroubové připojení, nerozepínací výkonový stykač SIRIUS 3RT2 pro spínání motorů.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Výkonové stykače 3RT2 řeší osvědčenou řadu 3RT1 (až 55 kW).
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
