Siemens 3RT2045-1AP04 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

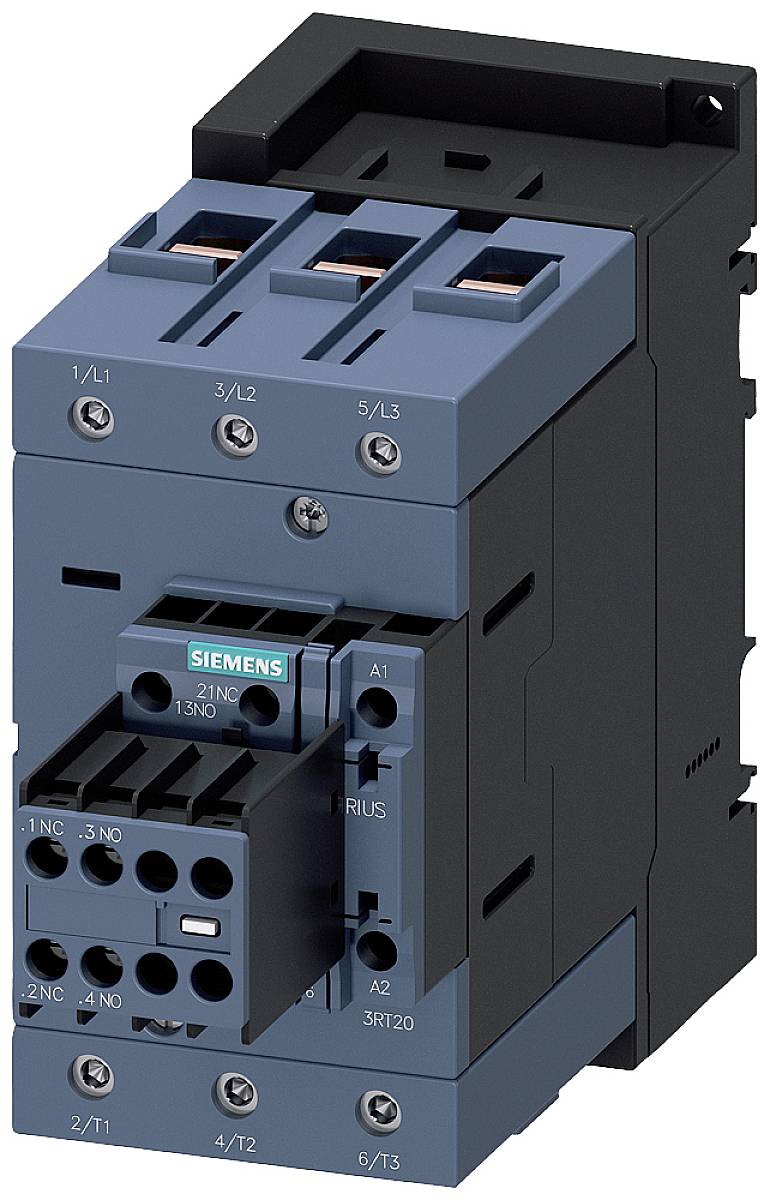

Modrý Siemens stykač s černými a stříbrnými připojovacími svorkami, vhodný pro průmyslové aplikace k řízení elektrických zařízení.

Ilustrační obrázek

Otevřená rozvodná skříň plná kabelů a elektroniky. Vpravo mokré deštěm zasažené okno, za nímž jsou stroje v tovární hale.

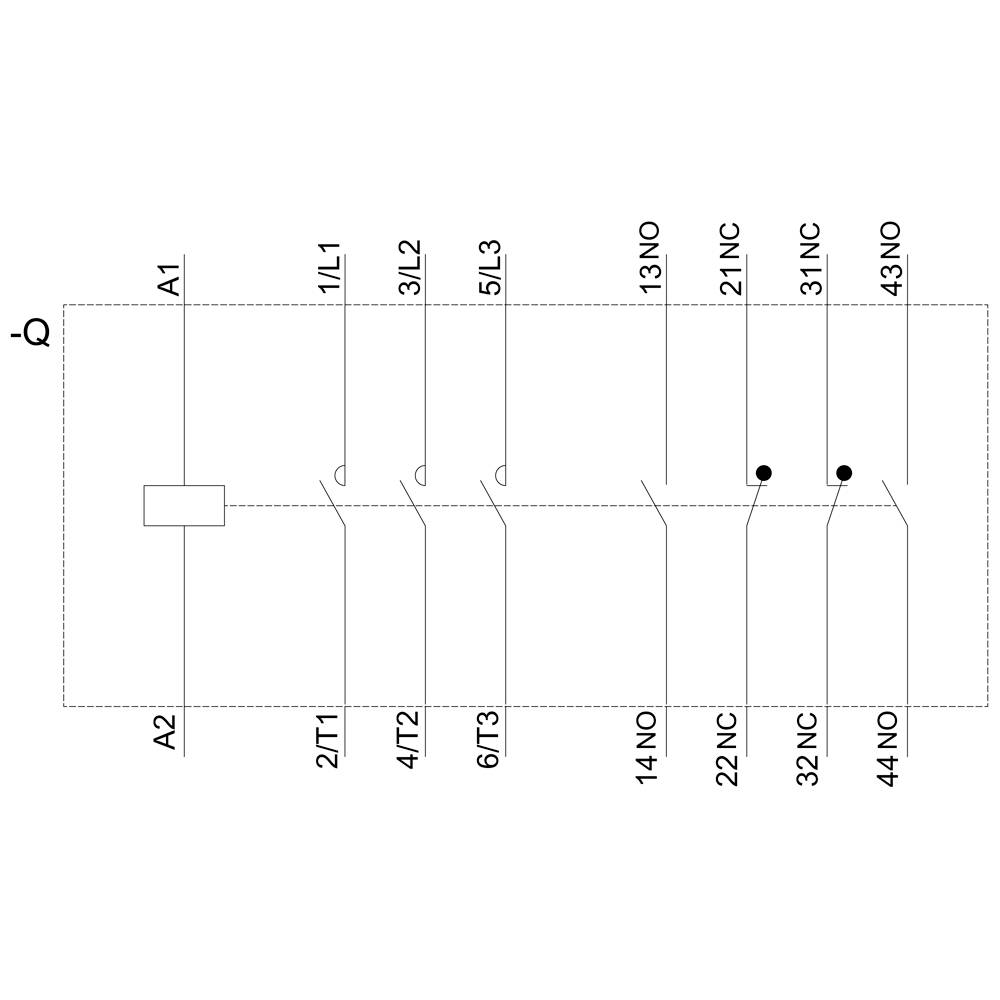

Schéma zapojení třífázového spínače motoru s označeními svorek: 1L1, 3L2, 5L3 (vstup); 2T1, 4T2, 6T3 (výstup).

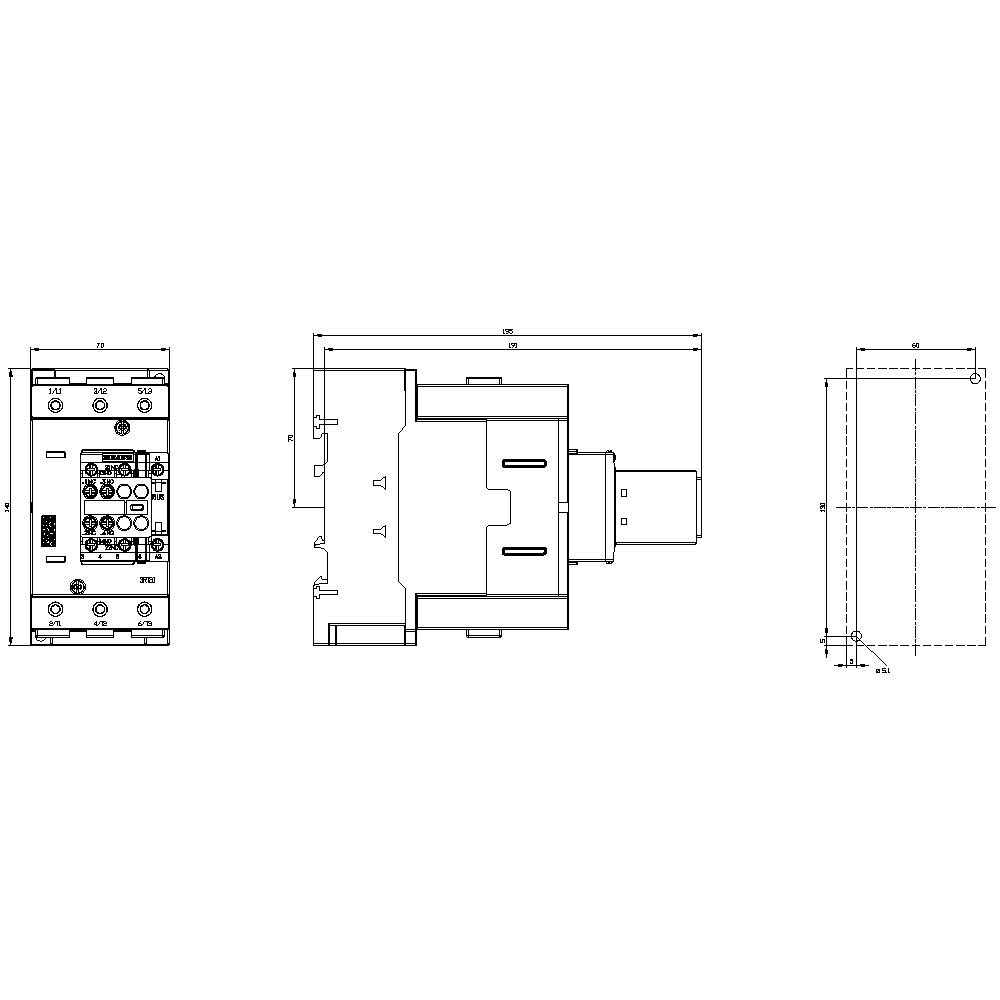

Technický výkres elektrického stykače ve třech pohledech: čelní pohled, boční pohled a pohled shora. Obsahuje kótování.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

šroubovací

Typ

3RT2045-1AP04

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 561,16 Kč / kus)

7 657,02 Kč

-14 %

6 561,16 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2045-1AP04

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Řídicí napětí (min.): 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 - 230 V/AC

Spínací napětí (max.): 1000 V/AC

Konstantní proud (max.): 80 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 195 mm

Rozm.: (š x v x h) 70 x 140 x 195 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 37 kW

: 3

: 2

: 2

: 80 A

: 125 A

: Screw connection

: AC

: 66 A

: 44.129925

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746499 Siemens 3RT2045-1AP04 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746499 Siemens 3RT2045-1AP04 stykač 3 spínací kontakty 1000 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana výkonu, AC-3 80 A, 37 kW / 400 V 2 S + 2 O, 230 V AC / 50 Hz, 3pólový, 3S, velikosti S3 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
