Siemens 3RT2045-1AC10 stykač 3 spínací kontakty 1000 V/AC 1 ks

Modrý stykač Siemens, model 3RT20, namontovaný na černém držáku.

Ilustrační obrázek

Pohled do otevřené rozvodné skříně plné elektrických komponentů, venku mezitím silně prší na okno.

Schéma elektrického zapojení motorové ochrany s několika svorkami: A1, A2 pro napájení; 1/L1, 3/L2, 5/L3 pro vstupy; 2/T1, 4/T2, 6/T3 pro výstupy; 13 NO a 21 NC pro ovládací kontakty.

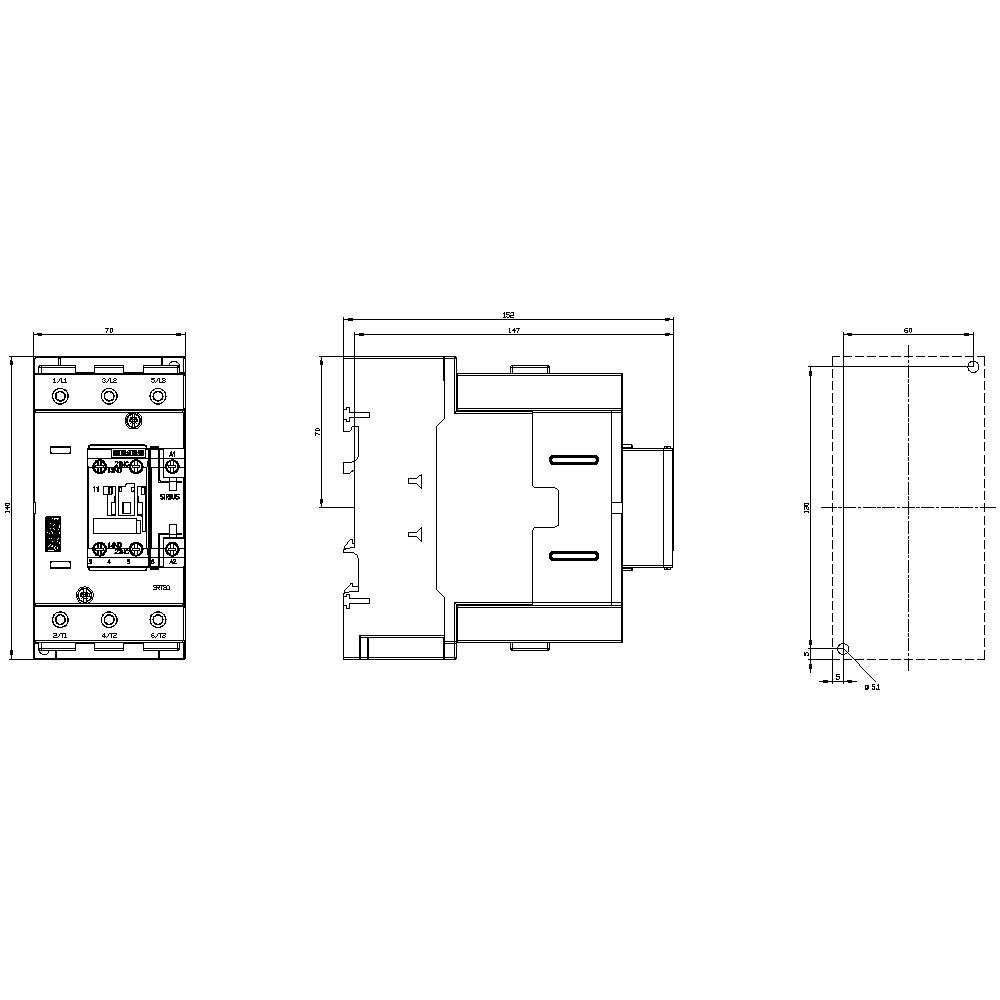

Technický výkres elektronického zařízení s rozměry a detaily instalace z různých pohledů.

1/4

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

1000 V/AC

Připojení

šroubovací

Typ

3RT2045-1AC10

Datasheety: (PDF)

13 Ks

Prodej a doprava:

Počet

Celková cena (11 125,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 70 mm²
Průřez vodiče lanková: 50 mm²

Kategorie produktu: stykač

Typ: 3RT2045-1AC10

Konstrukční velikost: S3

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 1000 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 70 mm

V: 140 mm

Hloubka: 152 mm

Rozm.: (š x v x h) 70 x 140 x 152 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 37 kW

: 3

: 1

: 1

: 80 A

: 125 A

: Screw connection

: AC

: 66 A

: 44.129925

Ke stažení

List technických údajů

List technických údajů 1746481 Siemens 3RT2045-1AC10 stykač 3 spínací kontakty 1000 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746481 Siemens 3RT2045-1AC10 stykač 3 spínací kontakty 1000 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 80 A, 37 kW / 400 V 1 S + 1 O, AC 24 V, 60 Hz, 3pólový, 3S, velikosti S3 šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
