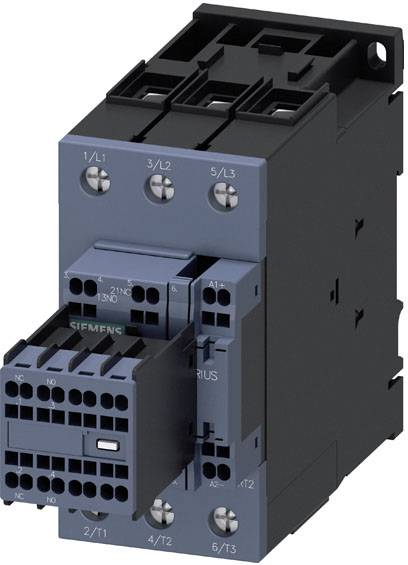

Siemens 3RT2038-3XJ44-0LA2 dráhový stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW 690 V 65 A s varistorem 1 ks
EAN:
Označení výrobce:
Objednací číslo:
Kategorie produktu
dráhový stykač
Počet pólů
3pólový
Jmenovité napětí
690 V
Zatěžovací proud
65 A
Výkon
59 kW
Datasheety: (PDF)
Počet
Celková cena (17 139,00 Kč / kus)
17 139,00 Kč
Včetně DPH.
Doprava zdarma
Technické parametry
- Počet spínacích kontaktů / na stykač / pro pomocné kontakty: 2
- Počet spínacích kontaktů / hlavních kontaktů: 3
- Počet spínacích kontaktů / pro pomocné kontakty: 2
- Počet spínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
- Počet rozpínacích kontaktů / na stykač / pro pomocné kontakty: 2
- Počet rozpínacích kontaktů / pro pomocné kontakty: 2
- Počet rozpínacích kontaktů / pro pomocné kontakty / okamžité spínání: 2
- Provozní proud při AC-1 / při 400 v / při okolní teplotě 40 °C: 90 a
- Provozní proud při AC-3 / při 400 v: 80 A.
- Utahovací výkon magnetické cívky při DC: 23 W.
- Typy připojitelných průřezů vodiče / u AWG vedení / pro hlavní kontakty: 2x (18... 2), 1x (18... 1)
- Typy připojitelných průřezů vodiče / u AWG vedení / pro pomocné kontakty: 2x (20... Návrh 14)
- Nadmořská výška / maximální výška umístění: 2000 m.
- Sériové zapojení: Ano
- Ochrana proti dotyku zepředu: Bezpečná při vertikálním dotyku zepředu
- Izolační napětí hlavního proudu při stupni znečištění 3: 690 V.
- Mechanická životnost (spínacích cyklů) stykače s elektronickým spínačem ke správnému stavu pomocných spínačů / typicky: 5000000
- Mechanická životnost (spínacích cyklů) stykače s nasazeným blokem pomocných spínačů / typicky: 10000000
- Kontakt se zrcátkem: Ano
- Odolnost proti rázovému napětí hlavního obvodu: 6 kV
- Maximální přípustné napětí pro bezpečné oddělení / mezi cívkou a hlavními kontakty: 400 V.
- Kategorie produktu
dráhový stykač
- Typ
3RT2038-3XJ44-0LA2
- Konstrukční velikost
S2
- Počet pólů
3pólový
- Typ kontaktu
2 spínací kontakty
2 rozpínací kontakty
- Jmenovité napětí
690 V
- Řídicí napětí (max.)
72 V/DC
- Rozsah řídicího napětí
72 V/DC (max)
- Zatěžovací proud
65 A
59 kW
- Vlastnosti
s varistorem
- Druh montáže
upevnění pomocí šroubů
zaklapávací uchycení
montážní lišta
- Připojení
přípojka s pružinovým protitahem
šroubovací
- Mechanická životnost
10000000
- Reakční doba
55 ms
- Čas rozpadu
60 ms
IP00
IP20
- Min. teplota
-40 °C
- Max. teplota
+70 °C
- Šířka
55 mm
- V
114 mm
- Hloubka
178 mm
- Rozm.
(š x v x h) 55 x 114 x 178 mm
- Obsah
1 ks
- Splňuje RoHS
ano
- UKCA
bezvýznamný
Ke stažení
List technických údajů
List technických údajů 2863585 Siemens 3RT2038-3XJ44-0LA2 dráhový stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW 690 V 65 A s varistorem 1 ks
Návod k obsluze a bezpečnostní pokyny
Návod k obsluze a bezpečnostní pokyny 2863585 Siemens 3RT2038-3XJ44-0LA2 dráhový stykač 2 spínací kontakty, 2 rozpínací kontakty 59 kW 690 V 65 A s varistorem 1 ks
Popis
Dráhový stykač, AC-3e/AC-3, 80 a, 37 kW / 400 v, 3-pólový, DC 72 v, 0,7-1,25* US, elektronický pohon, s integrovaným varistorem, pomocné kontakty: 2 s + 2 NC, hlavní proudový obvod: šroubové připojení, řídicí a pomocný proudový obvod: přípojka s pružinovým protínačem, pomocný spínač, SIRIUS 3RT2 pro spínání motorů v extrémních podmínkách např. pro dráhové použití.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje rozšířeným pracovním a teplotním rozsahem pro tvrdší podmínky prostředí.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Stykače 3RT2 jsou součástí systémové stavebnice SIRIUS s optimálně sladěnými produkty. Přesvědčí vás velkým výkonem a zároveň kompaktní konstrukcí a vysokou spolehlivostí kontaktu. Můžete je kombinovat s jinými komponenty ve spotřebním zboží. Mnoho kombinací přístrojů je testováno z výroby. Stykače nabízejí pro každé použití optimální připojení k řízení (paralelní, přes ASI nebo IO-Link). Integrovaný pomocný spínač pro snížení složitosti vaší konstrukce. Čelní připojení umožňuje snadné připojení. Stykače 3RT2 jsou schváleny na celém světě (např. IEC a UL/CSA) a IE3/IE4ready. Tato varianta se vyznačuje rozšířeným pracovním a teplotním rozsahem pro tvrdší podmínky prostředí.
Jsou k dispozici v různých konstrukčních velikostech a ve velkém rozsahu v AC a DC ovládání. Kromě šroubového připojení je k dispozici také průchozí přípojka s pružinovým připojením pro rychlé, bezúdržbové a přesné připojení.
Komplexní příslušenství, jako např. pomocný spínač, pomocný spouštěč atd., je jednotné pro všechny konstrukční velikosti. Dostupné propojovací moduly, funkční moduly a napájecí systém SIRIUS 3RV29 výrazně snižují náklady na zapojení.
Jednoduchá, efektivní, vždy aktuální - systémová stavebnice SIRIUS.
Tento text byl přeložen strojově.
Doplňující informace
- Upozornění
V případě tohoto zařízení, které není určeno k připojení do slaboproudé sítě, smí připojení a instalaci provést pouze elektrikář.
