Siemens 3RT2038-3AM20 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

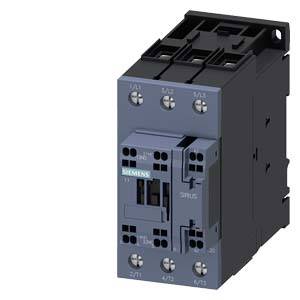

Třípólový průmyslový stykač Siemens, černošedé barvy, s několika šroubovými svorkami nahoře a dole, označený štítkem 'SIRIUS'.

Ilustrační obrázek

Rozvaděč s otevřenými elektronickými komponenty stojí vedle okna pokrytého kapkami vody. V pozadí je vidět průmyslový stroj.

Grafika zbraně řady S2 s očíslovanými díly znázorňujícími její funkce a možnosti připojení.

Schéma zapojení relé s přípojkami cívky A1 a A2 a spínacími kontakty 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13/NO, 21/NC, 14/NO, 22/NC.

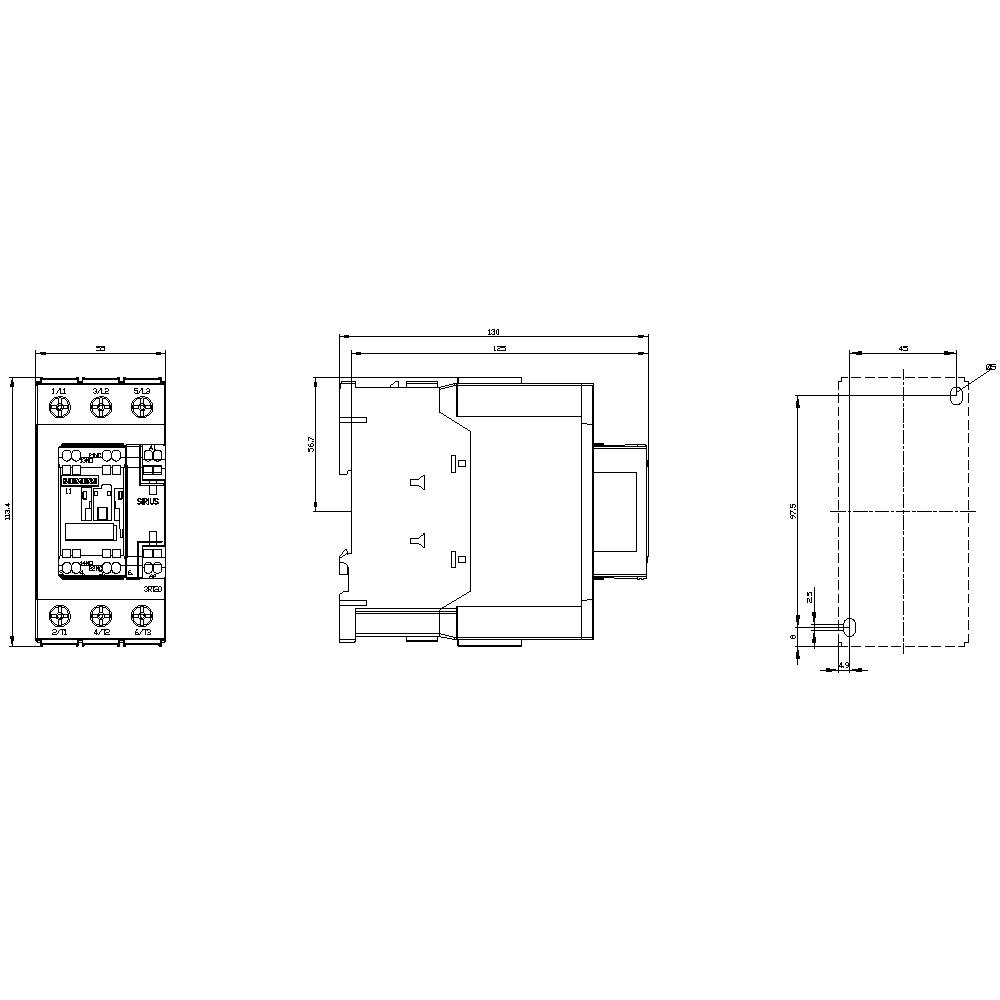

Technický výkres elektrické součástky s předním, bočním a horním pohledem. Rozměry a detaily připojení jsou vyznačeny.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Druh obalu

Piece

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 037,19 Kč / kus)

6 999,17 Kč

-14 %

6 037,19 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2038-3AM20

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 80 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746466 Siemens 3RT2038-3AM20 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746466 Siemens 3RT2038-3AM20 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens Piece 1

Popis

Ochrana, AC-3, 37 kW / 400 V, 1 S + 1 O, AC 208 V, 50 / 60 Hz, 3 pólů, velikost S2, pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
