Siemens 3RT2038-3AL20-1AA0 stykač 3 spínací kontakty 37 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Sieme

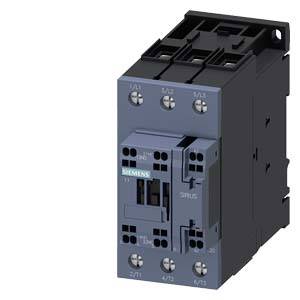

Jistič černošedé barvy s několika připojovacími body nahoře a dole. Označený logem 'Siemens', zobrazující technické detaily.

Ilustrační obrázek

Elektronický rozvaděč s otevřenými rozvodnicemi, řídicími systémy a kabely vlevo; mokrý, deštěm zamlžený pohled z okna na stroje v pozadí.

'Stykač, velikost S2' zobrazuje komponenty stykače včetně připojení, funkčních modulů a montážních možností s popisem.

Schéma zapojení znázorňuje relé s svorkami A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC, 14 NO, 22 NC.

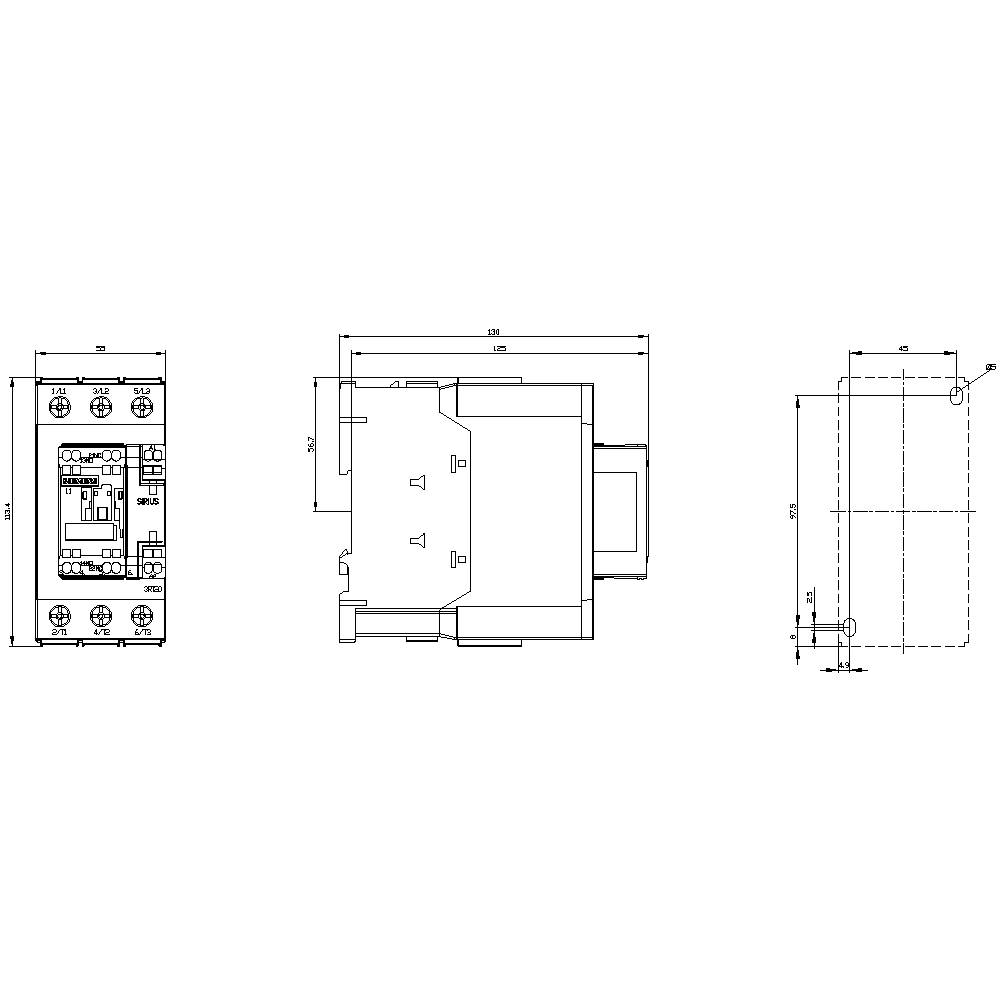

Konstrukční výkres elektrické součástky se třemi pohledy: čelní, boční a horní pohled. Rozměry uvedeny v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

37 kW

Připojení

šroubovací

Datasheety: (PDF)

Doručení: Po 26. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 475,21 Kč / kus)

6 475,21 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2038-3AL20-1AA0

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 80 A

: 37 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 37 kW

: 3

: 1

: 1

: 80 A

: 90 A

: Screw connection

: AC

: 55 A

: 36.7749375

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1746465 Siemens 3RT2038-3AL20-1AA0 stykač 3 spínací kontakty 37 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746465 Siemens 3RT2038-3AL20-1AA0 stykač 3 spínací kontakty 37 kW 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Sieme

Popis

Ochrana, AC-3, 37 kW / 400 V, 1 S + 1 O, 230 V AC, 50 / 60 Hz, 3 pólů, velikost S2, pružinová spojka vertikální montážní poloha ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
