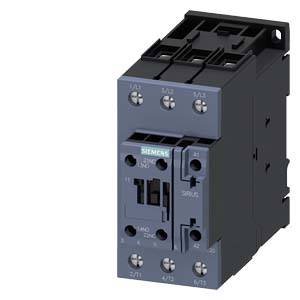

Siemens 3RT2037-1KB40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

Elektrický stykač pro spínání proudových a řídicích obvodů, se třemi spínacími kontakty a jedním pomocným kontaktem, například pro ovládání motoru.

Ilustrační obrázek

Elektrický rozváděč je otevřený a odhaluje složitou kabeláž. V pozadí prší, voda kape po okně.

Obrázek rozvaděče se zobrazenými číslovanými komponenty. Znázorňuje elektrické propojení, připojovací svorky a popisky.

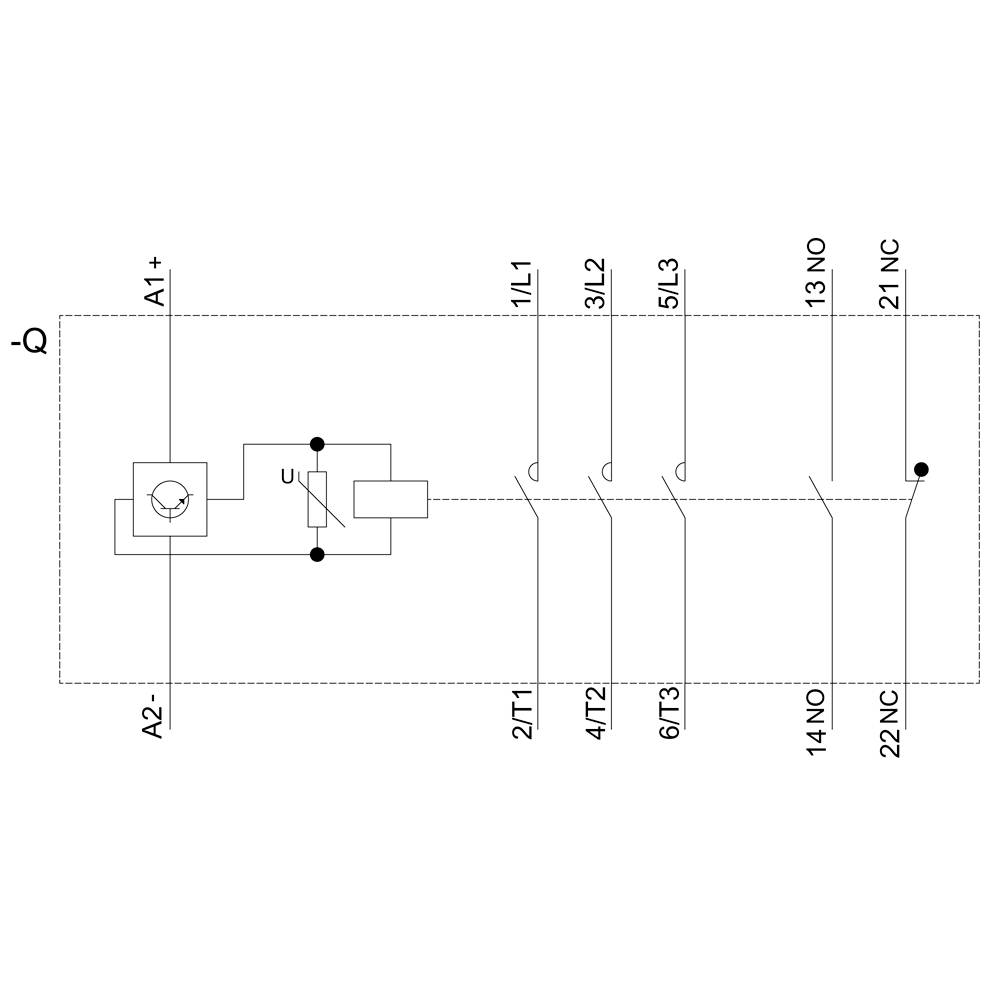

Schéma elektrického systému s kontaktním spínačem 'U', svorky A1+, A2-, 1L1, 3L2, 5L3, 2TT, 4T2, 6T3.

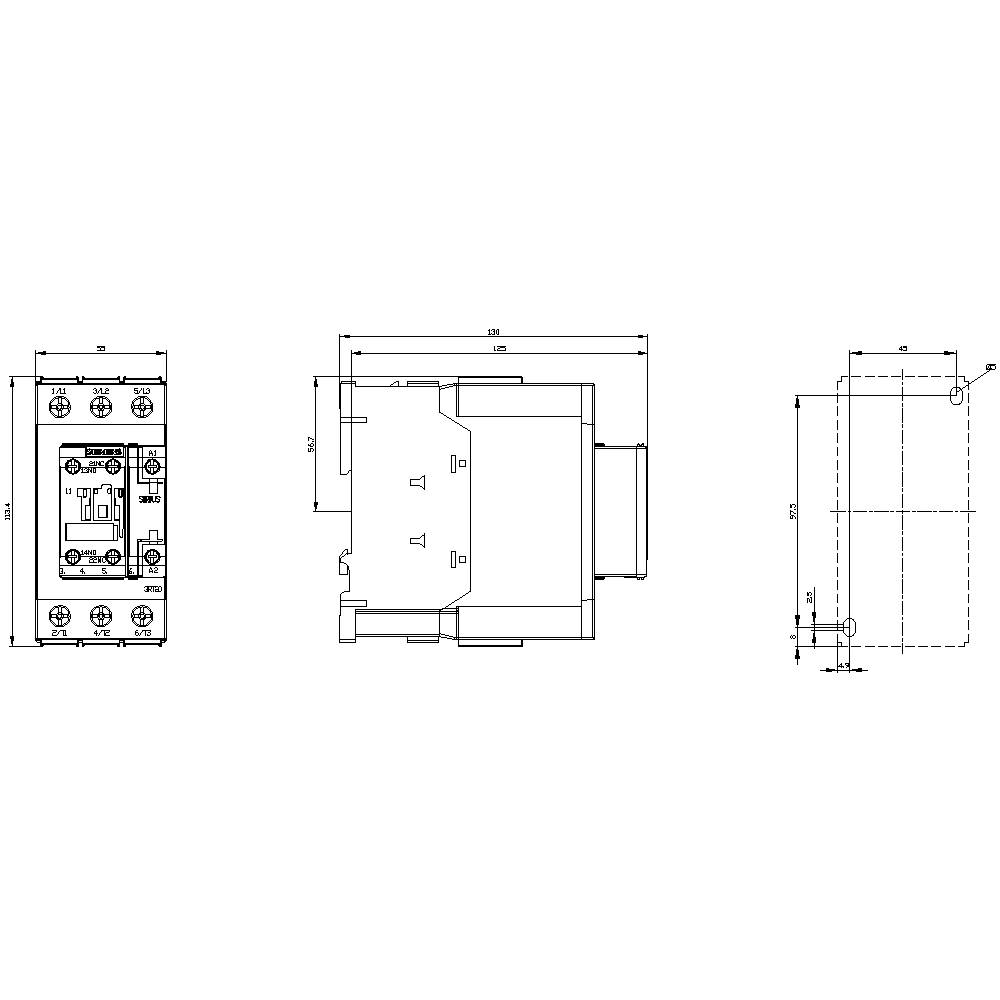

Technický výkres obdélníkového elektrorozvaděče s různými pohledy a detailními rozměry v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

vazební stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2037-1KB40

Datasheety: (PDF)

Doručení: Po 27. 7.

2 Ks

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (10 225,00 Kč / kus)

10 225,00 Kč

Včetně DPH.

Doprava zdarma

Už jen 2 Ks skladem!

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: vazební stykač

Typ: 3RT2037-1KB40

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 24-24 V

: Screw connection

: DC

: 55 A

: 36.775

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1745586 Siemens 3RT2037-1KB40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745586 Siemens 3RT2037-1KB40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Koppelschutz, AC-3, 30 kW / 400 V, 1 S + 1 O, 24 V DC, s varistorem, 3pólový, velikosti S2, šroubové připojení vhodné pro 2 A SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
