Siemens 3RT2037-1AP00 stykač 3 spínací kontakty 30 kW 230 V/AC 65 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Obrázek ukazuje průmyslovou pračku s otevřenou ovládací jednotkou vlevo a prací komorou vpravo, viditelnou skrze okénko.

Obrázek aplikace

Diagram znázorňuje zapojení a konstrukci stykače velikosti S2 včetně příslušenství, zobrazené pomocí číslovaných komponent a šipek.

Elektrické schéma zobrazuje zapojení vodičů s označeními A1, A2, 1/L1, 3/L2, 5/L3, 2/T1, 4/T2, 6/T3, 13 NO, 21 NC.

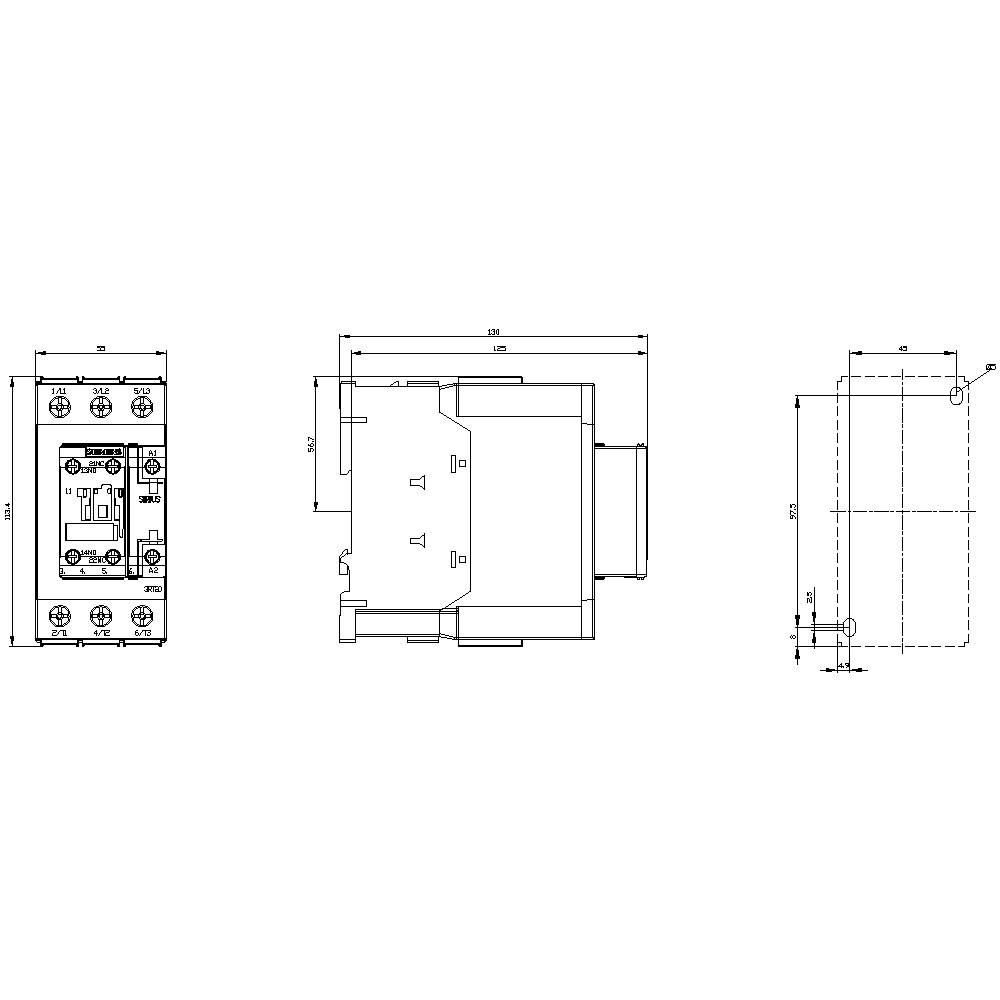

Technický výkres elektrické součástky s podrobnými rozměry a pohledy zepředu, z boku a shora.

1/4

Obrázek aplikace

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

230 V/AC

Zatěžovací proud

65 A

Výkon

30 kW

Datasheety: (PDF)

Doručení: Út 3. 11.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (5 103,31 Kč / kus)

5 814,05 Kč

-12 %

5 103,31 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Hmotnost: 996 g
Ztrátový výkon: 3.8 W

Kategorie produktu: stykač

Typ: 3RT2037-1AP00

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Pomocný kontakt: 1 spínací kontakt
1 rozpínací kontakt

Jmenovité napětí: 230 V/AC

Řídicí napětí (max.): 230 V/AC

Rozsah řídicího napětí: 230 V/AC (max)

Spínací napětí (max.): 400 V/AC

Konstantní proud (max.): 65 A

Zatěžovací proud: 65 A

: 30 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: montážní lišta

Připojení: šroubová svorka

Mechanická životnost: 1.0E7

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

Hmotnost: 1010 g

: ANO

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 230-230 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1431035 Siemens 3RT2037-1AP00 stykač 3 spínací kontakty 30 kW 230 V/AC 65 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1431035 Siemens 3RT2037-1AP00 stykač 3 spínací kontakty 30 kW 230 V/AC 65 A s pomocným kontaktem Vhodné pro značku (relé): Sieme

Popis

Power contactor, AC-3 65 A, 30 kW / 400 V 1 NO + 1 NC, 230 V AC, 50 Hz 3-pole, size S2 screw terminals Power contactor SIRIUS 3RT2 for switching motors.
The 3RT2 contactors are part of the modular SIRIUS system with its optimally coordinated products. They offer convincing performance from a compact design with high contact reliability. They can be combined with a variety of other components in the load feeder. Many of the device combinations have been factory tested. The contactors offer the best connection to the automation level for every application (parallel, via ASi or IO-Link): Integrated auxiliary switches reduce the complexity of your design. The front-panel terminals simplify the wiring. The 3RT2 contactors are climate-resistant, approved for worldwide use (e.g. IEC and UL/CSA) and are IE3/IE4-ready.
They are available in various sizes and in a wide performance range with AC and DC operation. In addition to screw terminals, all the devices are also available with spring-type terminals for fast, maintenance-free and vibration-proof connection.
The comprehensive range of accessories, such as auxiliary switches, auxiliary releases etc. is standardized for all sizes. The available link modules, function modules and the SIRIUS 3RV29 infeed system considerably reduce the wiring expense.
The 3RT2 power contactors replace the well-proven 3RT1 series (up to 55 kW).
Simple, efficient and always up to date - SIRIUS modular system.
