Siemens 3RT2037-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Elektrický stykač od Siemensu s několika připojovacími svorkami a spínacími mechanismy, často používaný v řídicích systémech.

Ilustrační obrázek

Elektrická rozvodná skříň vedle deštěm zmáčeného okenního skla. Za ním je rozmazaně vidět stroj v továrně.

Obrázek schématu stykače. Znázorňuje připojovací možnosti a funkce, včetně pomocných kontaktů a napětí cívky.

Ochranné zapojení: Spojení A1/A2 až 21 NC. Označení kontaktů: 1/L1, 3/L2, 5/L3, 13 NO, 21 NC, 2/T1, 4/T2, 6/T3, 22 NC.

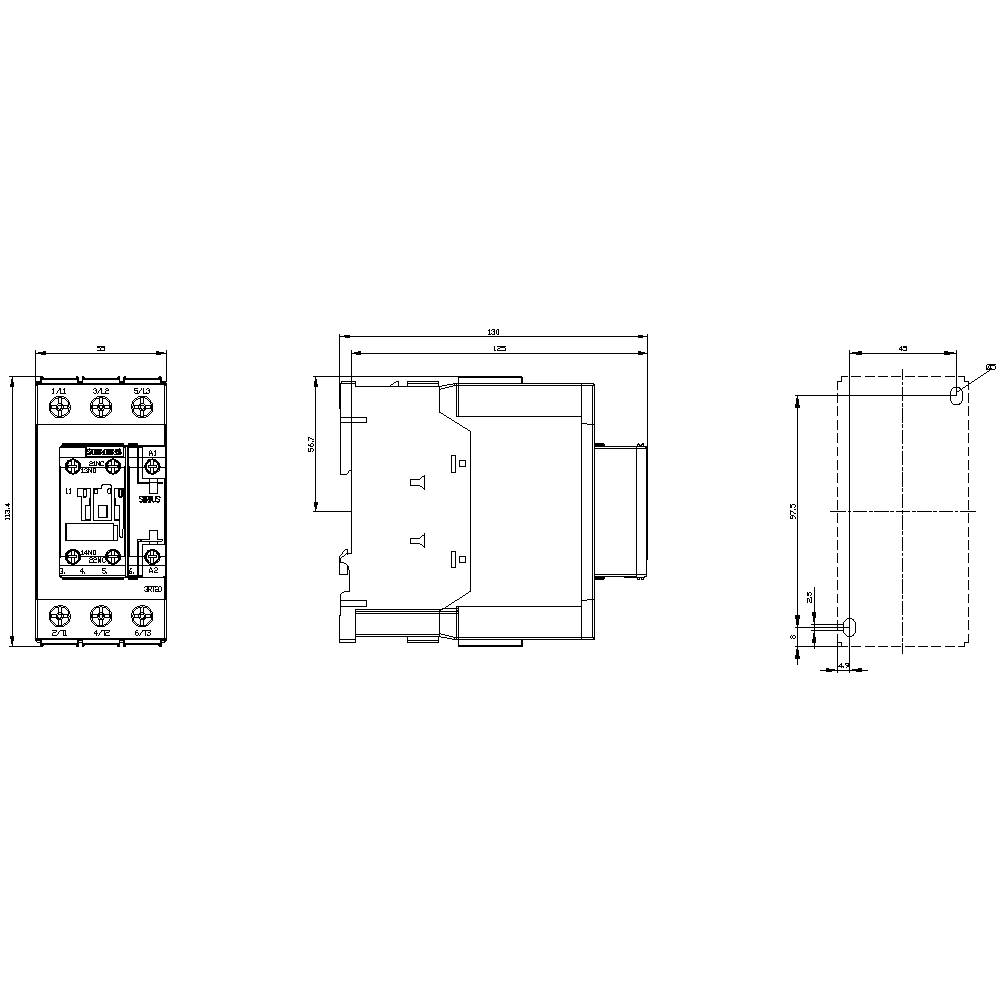

Technický výkres elektrické součástky s trojstranným pohledem a kótováním. Zobrazuje detaily konstrukčního provedení a rozměrů.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2037-1AL20

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (6 252,07 Kč / kus)

6 252,07 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Hlavní benefity

Ochrana AC-3, 30 kW / 400 V, 1S+ 1O, AC 230 V, 50/60 Hz

Dodatečné informace:

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2037-1AL20

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 30 kW

: 3

: 1

: 1

: 65 A

: 80 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 55 A

: 36.775

UKCA: bezvýznamný

Ke stažení

List technických údajů

List technických údajů 1745573 Siemens 3RT2037-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1745573 Siemens 3RT2037-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana, AC-3, 30 kW / 400 V, 1 S + 1 O, 230 V AC, 50 / 60 Hz, 3 pólů, velikost S2, šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
