Siemens 3RT2036-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

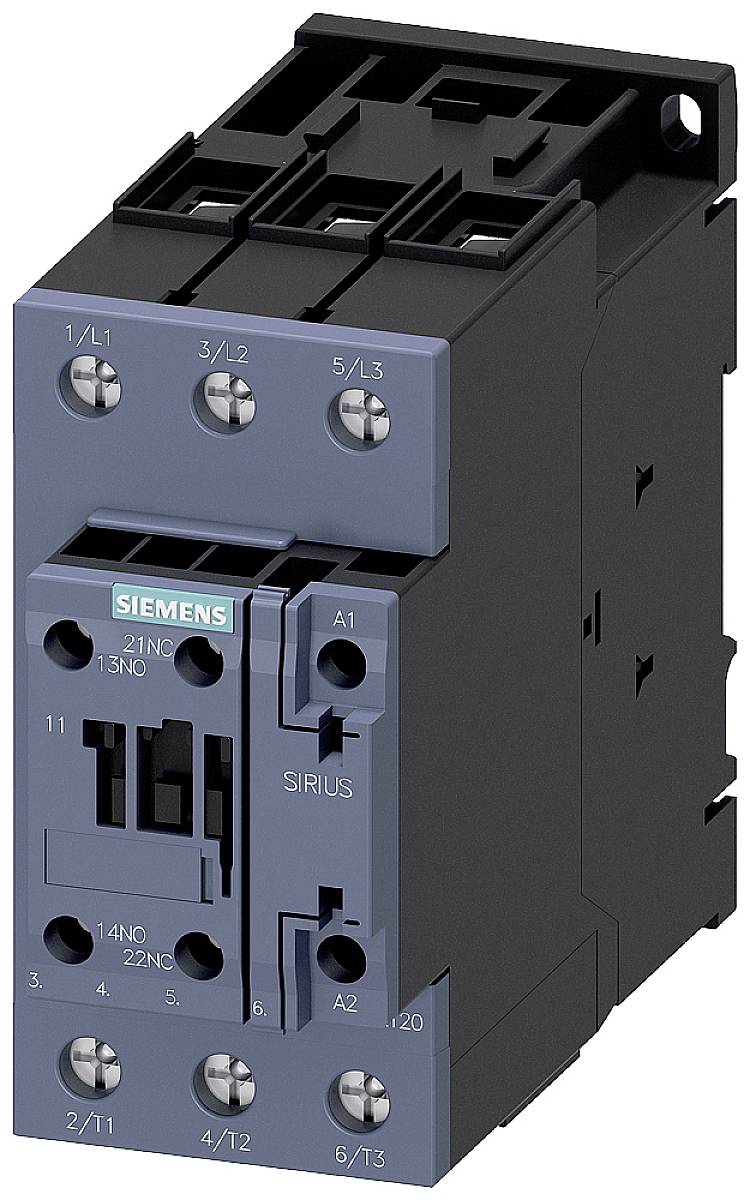

Elektrický stykač Siemens s přípojkami a štítky, převážně v modré a černé barvě, určený pro průmyslové aplikace.

Ilustrační obrázek

Průmyslový počítač s otevřeným předním panelem odhaluje složité kabelové vedení. Skrz deštěm politým oknem je viditelný výrobní pás. Téma: Automatizace v průmyslu.

Diagram systému ochrany, velikost S2, s očíslovanými komponenty a pokyny pro montáž a funkci součástí.

Schéma zapojení relé s připojením cívky A1, A2 a několika kontaktními páry, včetně 1/1L1, 3/L2, 5/L3, 2/1T1, 4/T2, 6/T3, 13/NO, 21/NC.

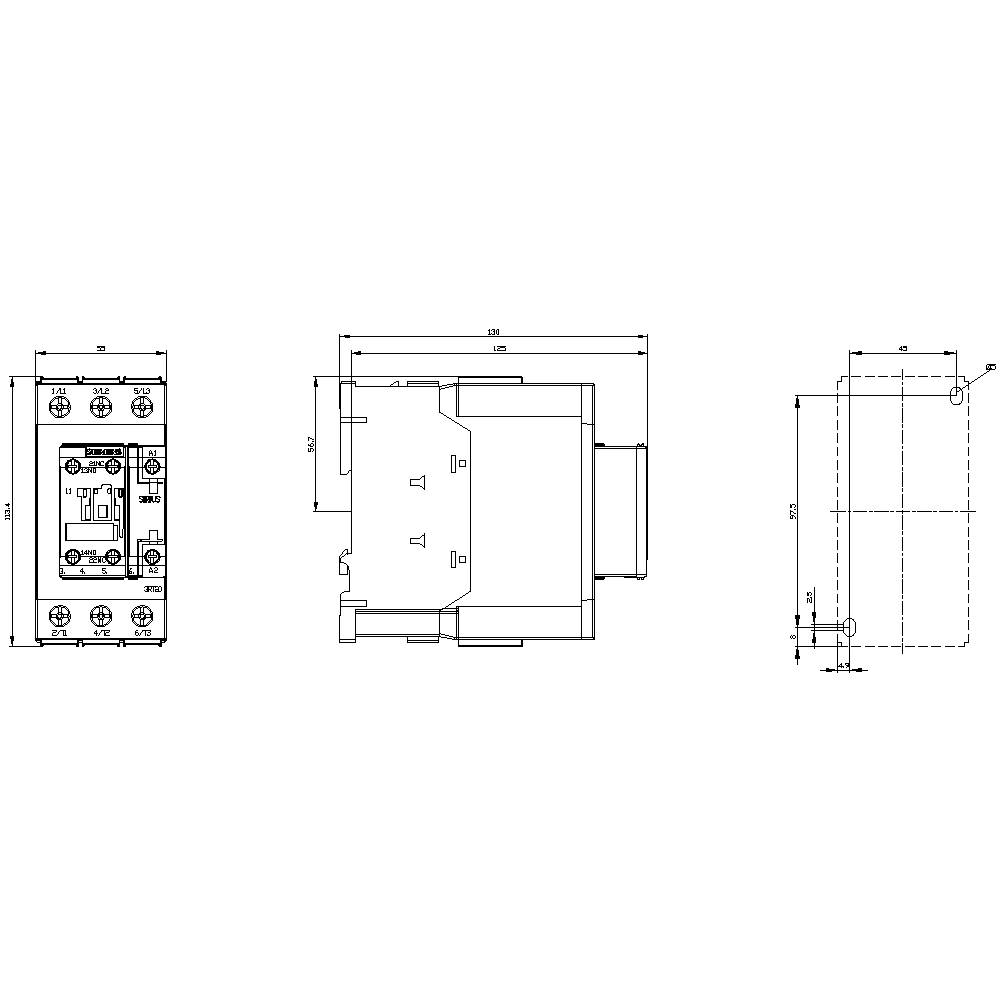

Technický výkres elektrické součástky s pohledem zepředu, z boku a shora. Rozměry a detaily jsou uváděny v milimetrech.

1/5

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

šroubovací

Typ

3RT2036-1AL20

Datasheety: (PDF)

Doručení: Po 21. 9.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 500,00 Kč / kus)

4 500,00 Kč

Bez DPH.

Doprava zdarma

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 50 mm²
Průřez vodiče lanková: 35 mm²

Kategorie produktu: stykač

Typ: 3RT2036-1AL20

Konstrukční velikost: S2

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: šroubovací

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 55 mm

V: 114 mm

Hloubka: 130 mm

Rozm.: (š x v x h) 55 x 114 x 130 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 22 kW

: 3

: 1

: 1

: 51 A

: 70 A

: 230-230 V

: 230-230 V

: Screw connection

: AC

: 41 A

: 29.42

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1747645 Siemens 3RT2036-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1747645 Siemens 3RT2036-1AL20 stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Ochrana výkonu, AC-3 50 A, 22 kW / 400 V 1 S + 1 O, 230 V/AC 50 / 60 Hz, 3 pólů, velikost S2, šroubové připojení ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
