Siemens 3RT2028-2AF00 stykač 3 spínací kontakty 18.5 kW 690 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Elektrický stykač s několika připojovacími svorkami. Kryt je tmavě šedý, s nápisem 'SIRIUS' na přední straně.

Ilustrační obrázek

Otevřená elektrická rozvodná skříň odhaluje elektronické komponenty. Skrze okno je vidět deštivý pohled na venkovní strojní zařízení.

Schéma zapojení stykače s komponenty jako pomocný spínač, připojovací svorky a funkční modul. Barevně kódované spoje znázorňují instalační trasy.

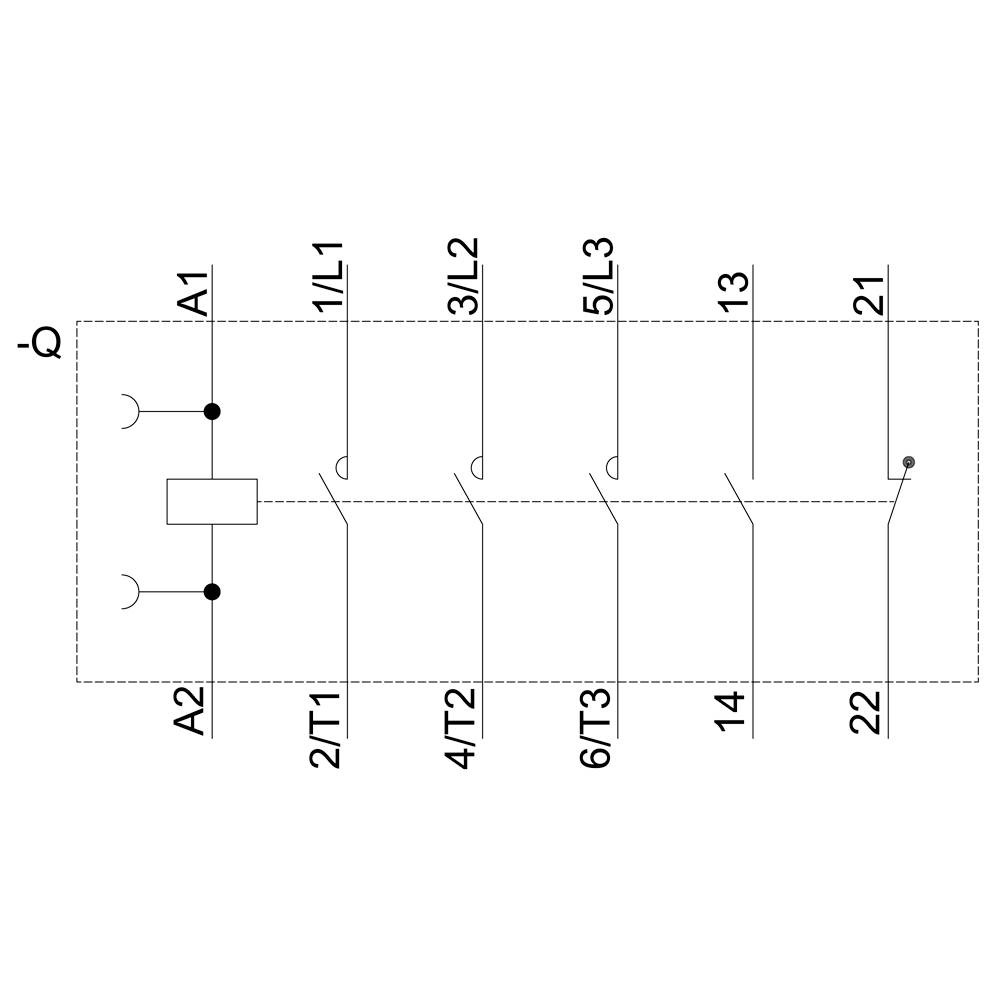

Schéma elektrického spínače s šesti vertikálními spoji, označenými od A1 do A22. Diagram znázorňuje elektrické obvody a spínací polohy.

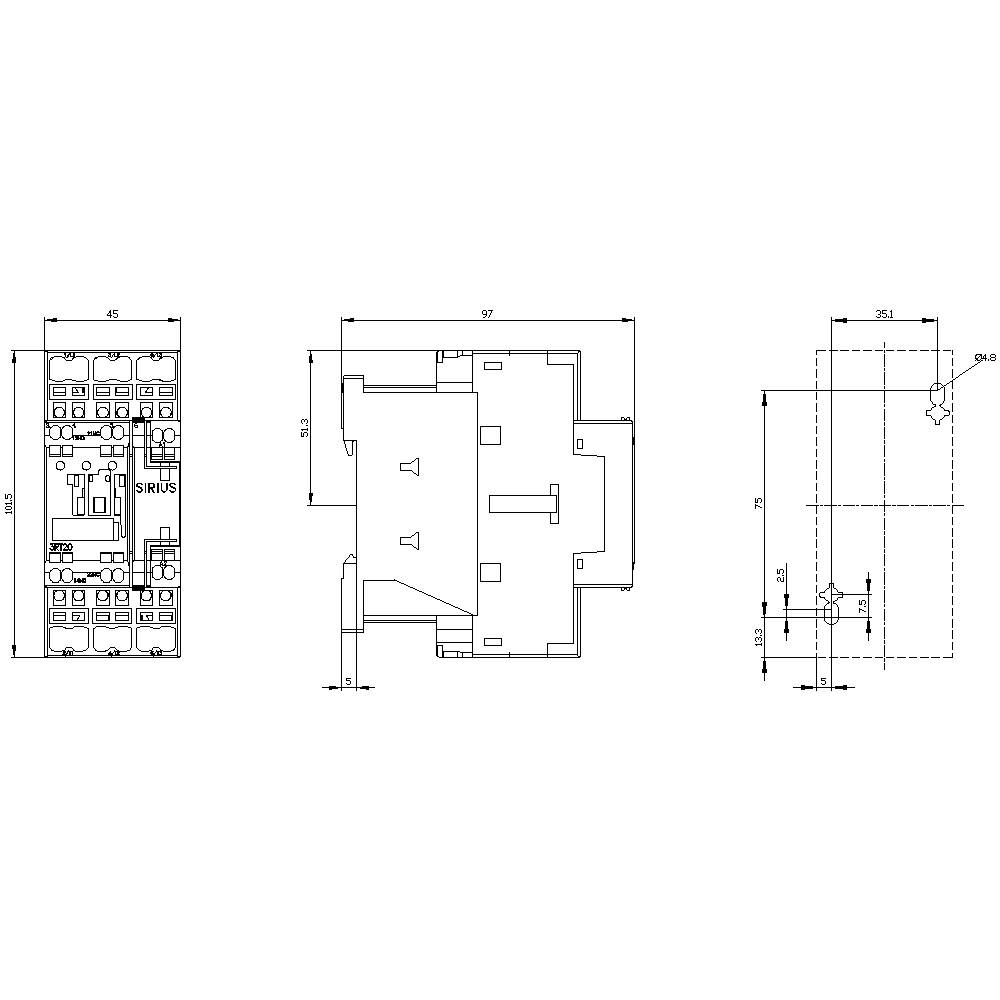

Technický výkres spínacího zařízení s pohledem zepředu, z boku a shora. Jsou uvedeny rozměry a technické detaily komponenty.

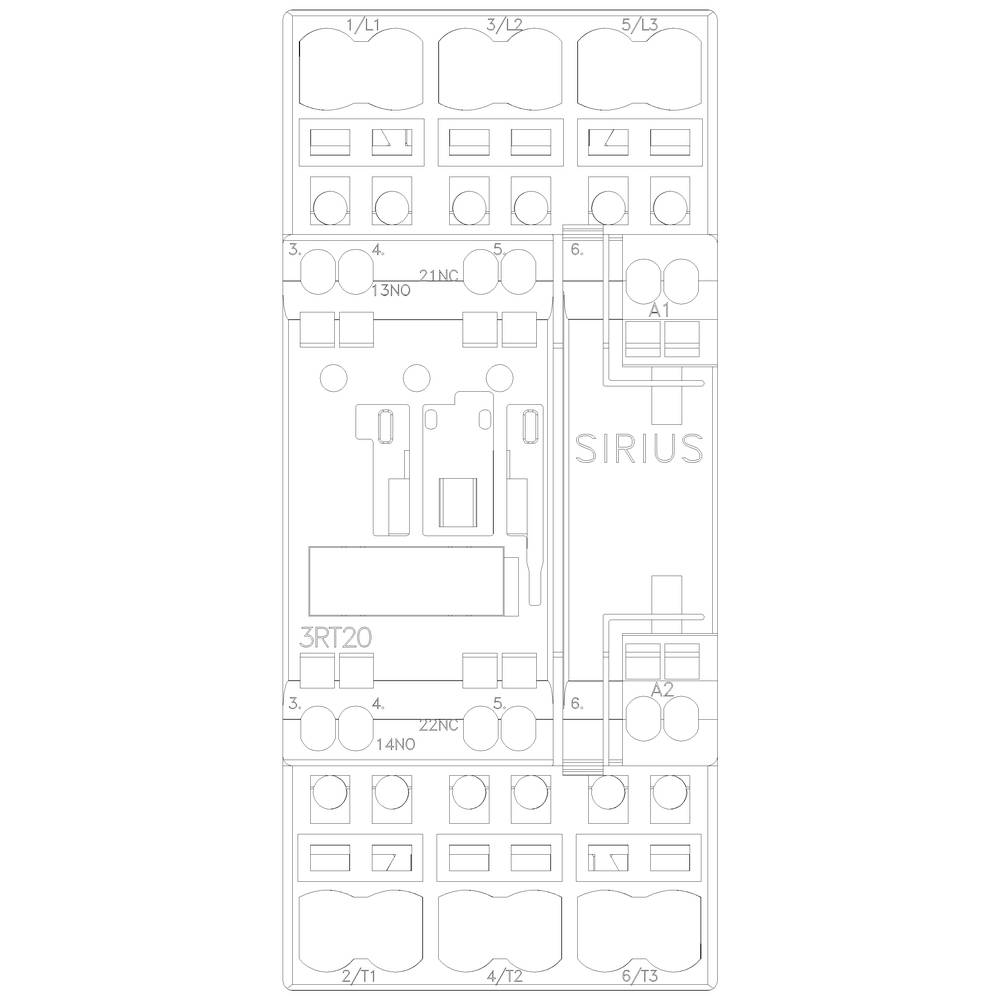

Technický výkres elektrického spínacího zařízení s označením relevantních součástí a připojení, určený pro rozvaděče.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Výkon

18.5 kW

Připojení

přípojka s pružinovým protitahem

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (3 623,97 Kč / kus)

3 838,84 Kč

-6 %

3 623,97 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: AC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Druh obalu: Piece

Kategorie produktu: stykač

Typ: 3RT2028-2AF00

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 110 V/AC

Řídicí napětí (max.): 110 V/AC

Rozsah řídicího napětí: 110 - 110 V/AC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 38 A

: 18.5 kW

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 97 mm

Rozm.: (š x v x h) 45 x 102 x 97 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 18.5 kW

: 3

: 1

: 1

: 38 A

: 50 A

: Spring clamp connection

: AC

: 22 A

: 18.38746875

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704962 Siemens 3RT2028-2AF00 stykač 3 spínací kontakty 18.5 kW 690 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704962 Siemens 3RT2028-2AF00 stykač 3 spínací kontakty 18.5 kW 690 V/AC Vhodné pro značku (relé): Siemens Piece 1 ks

Popis

Ochrana, AC-3, 18,5 kW / 400 V, 1 S + 1 O, 110 V/AC, 50 Hz, 3 pólů, velikost S0 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.
