Siemens 3RT2027-2KG40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

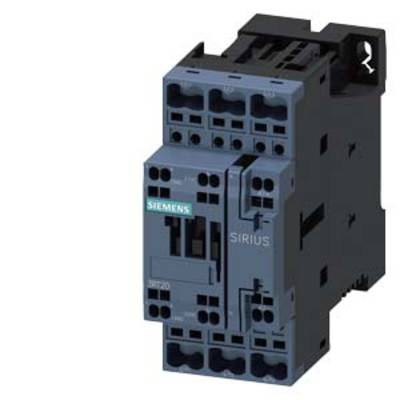

Průmyslové zařízení společnosti Siemens, model Sirius, určené pro řízení elektrických zařízení, s černě-šedým krytem a terminálními přípojkami.

Ilustrační obrázek

Rozvaděč s elektrickými komponenty vedle okna, na němž jsou viditelné kapky deště. V pozadí rozostřený průmyslový stroj.

Výkres rozloženého pohledu na stykač s očíslovanými komponenty znázorňující instalaci a propojení pomocných a spojovacích stykačů.

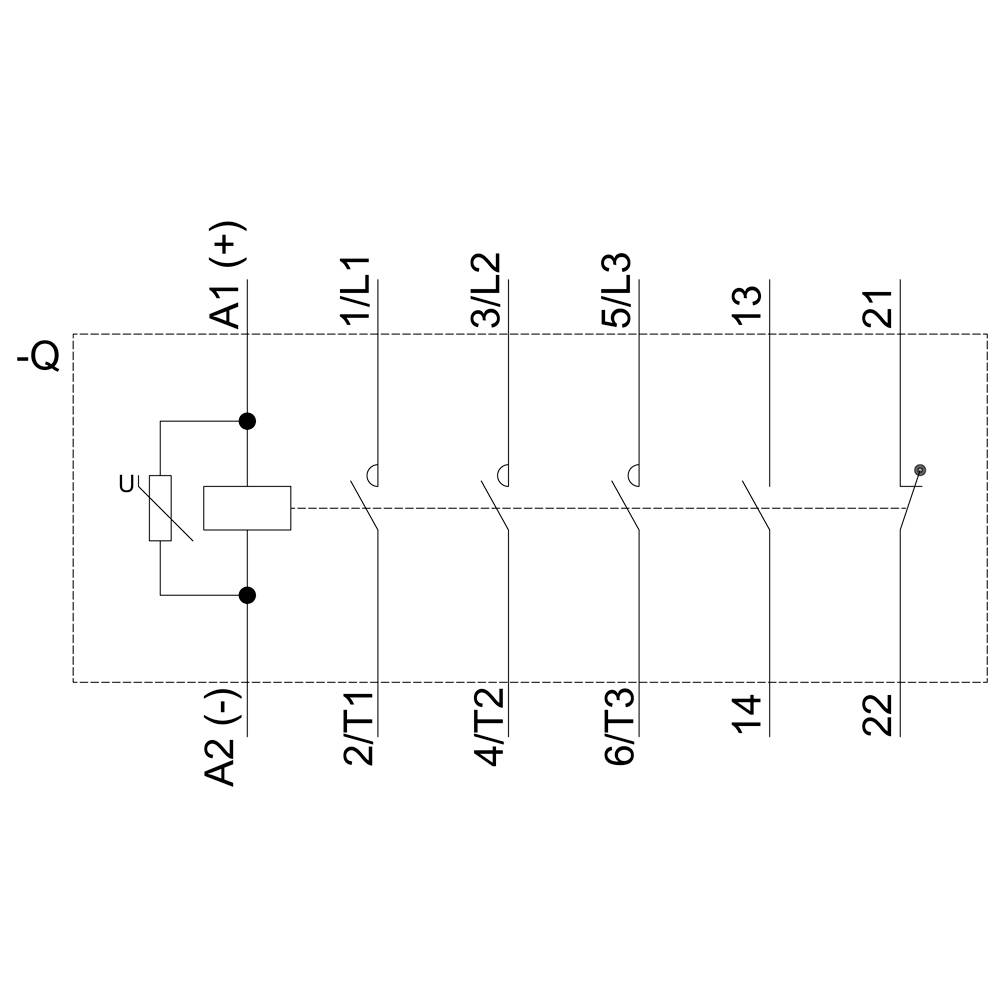

'Schéma svorek: Mínus (-Q) a plus (+) připojení na A1 a A2; vodiče na 1L1, 2/T1, 3/L2, 4/T2, 5/L3, 6/T3, 13, 14, 21, 22.'

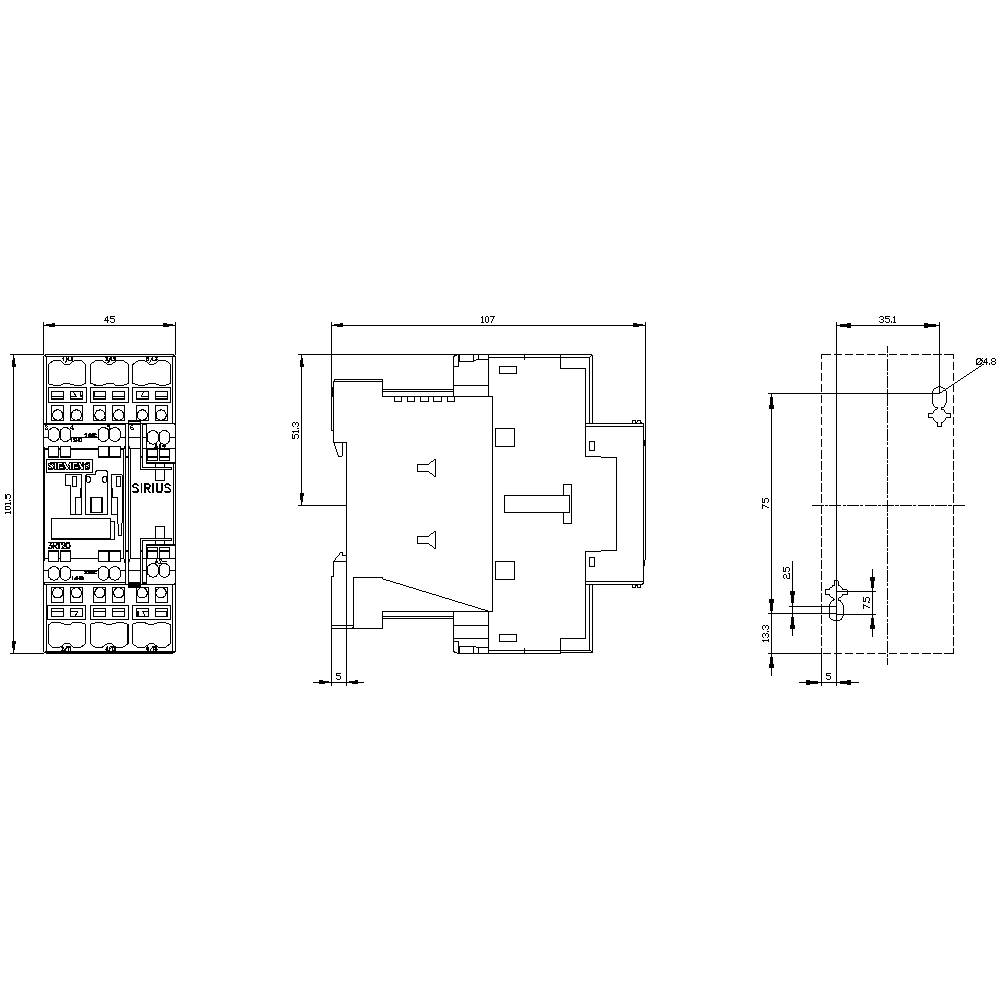

Technický výkres elektronického zařízení s detailními rozměry a pohledy. Zobrazuje schémata zapojení a rozměry v milimetrech.

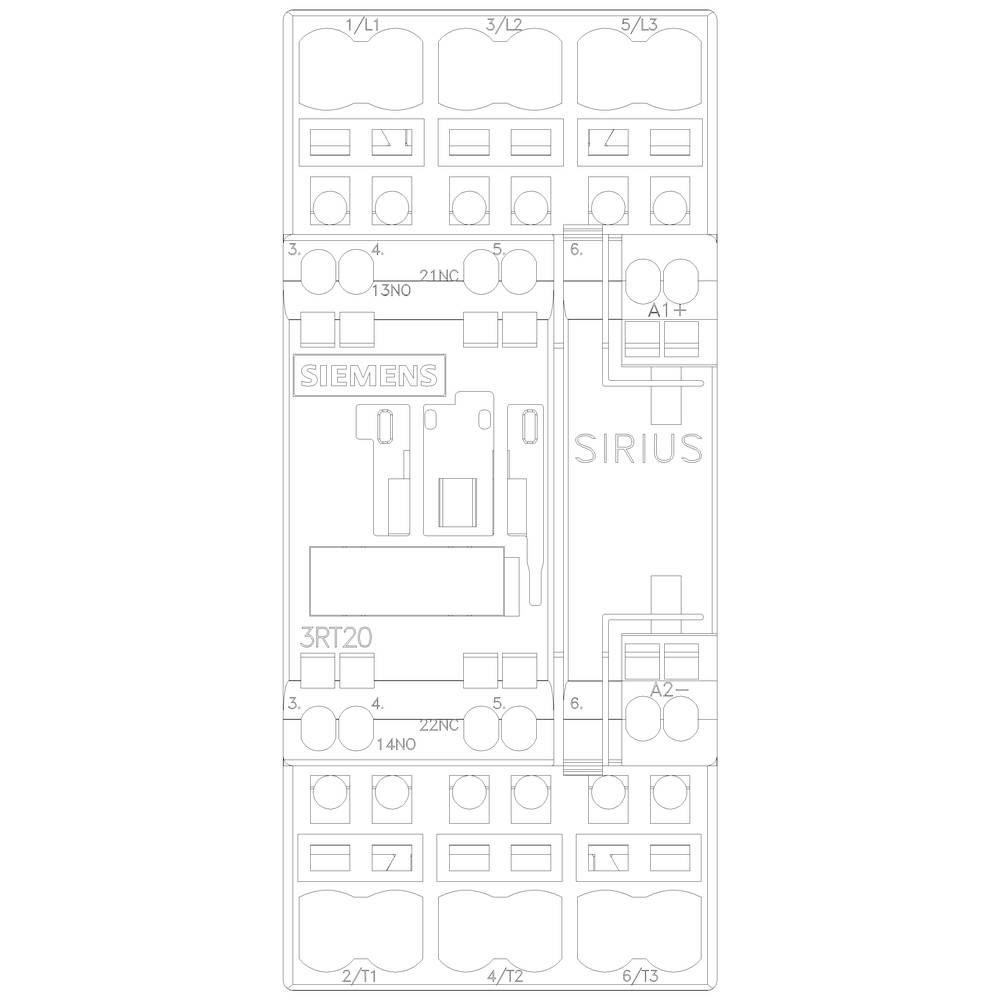

Technický diagram Siemens SIRIUS spínacího zařízení, znázorňující připojení a elektrické obvody pro elektroinstalace.

1/6

Ilustrační obrázek

Kategorie produktu

vazební stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2027-2KG40

Datasheety: (PDF)

29 Ks

Zobrazit alternativy

Prodej a doprava:

Počet

Celková cena (6 875,00 Kč / kus)

Kč

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: vazební stykač

Typ: 3RT2027-2KG40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 15 kW

: 3

: 1

: 1

: 32 A

: 50 A

: Spring clamp connection

: DC

: 22 A

: 14.709975

Ke stažení

List technických údajů

List technických údajů 1746618 Siemens 3RT2027-2KG40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1746618 Siemens 3RT2027-2KG40 vazební stykač 3 spínací kontakty 690 V/AC 1 ks

Popis

Koppelschutz, AC-3 15 kW / 400 V, 15 KW / 400 V, 1 S+1O, DC 125V, s integrovaným varistor 3pólové, velikost S0, pružinová spojka vhodné pro SPS výstupy koppelschutz SIRIUS 3RT2 pro spínání motory a pomocných a řídících obvodů, speciálně navržen pro přímé připojení na elektronické řízení. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
