Siemens 3RT2027-2FB40 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Elektrické spínací zařízení od Siemens, model Sirius, v šedé barvě. Jedná se o kompaktní přístroj s několika připojovacími svorkami.

Ilustrační obrázek

Elektrická rozvodná skříň s kabely a spínači vedle okna pokrytého kapkami deště. Venku je vidět rozmazaná průmyslová krajina.

Obrázek znázorňuje komponenty elektrického spínacího systému s číslováním. Obsahuje stykače, pomocné spínače a pokyny pro zapojení.

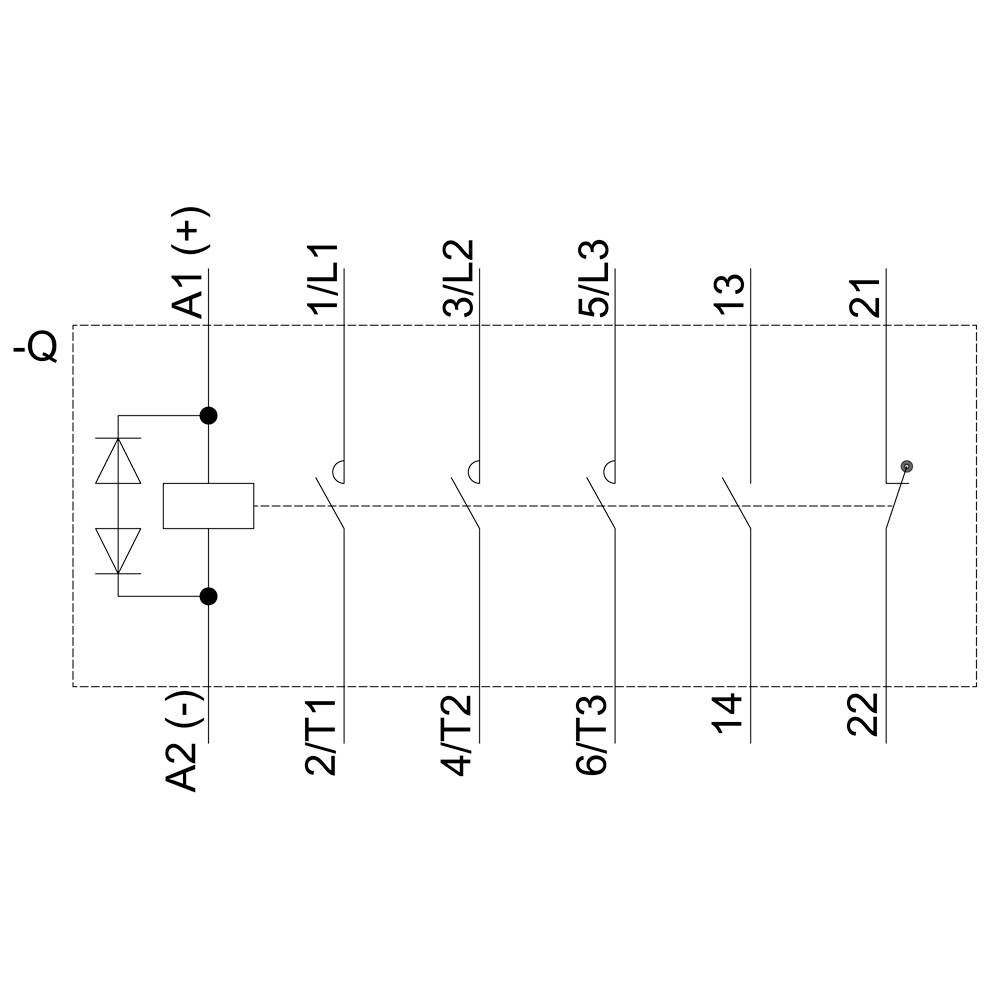

Elektrický schéma pojistkové jednotky: zobrazuje zapojení a komponenty včetně pojistek a svorek A1(+) a A2(-)

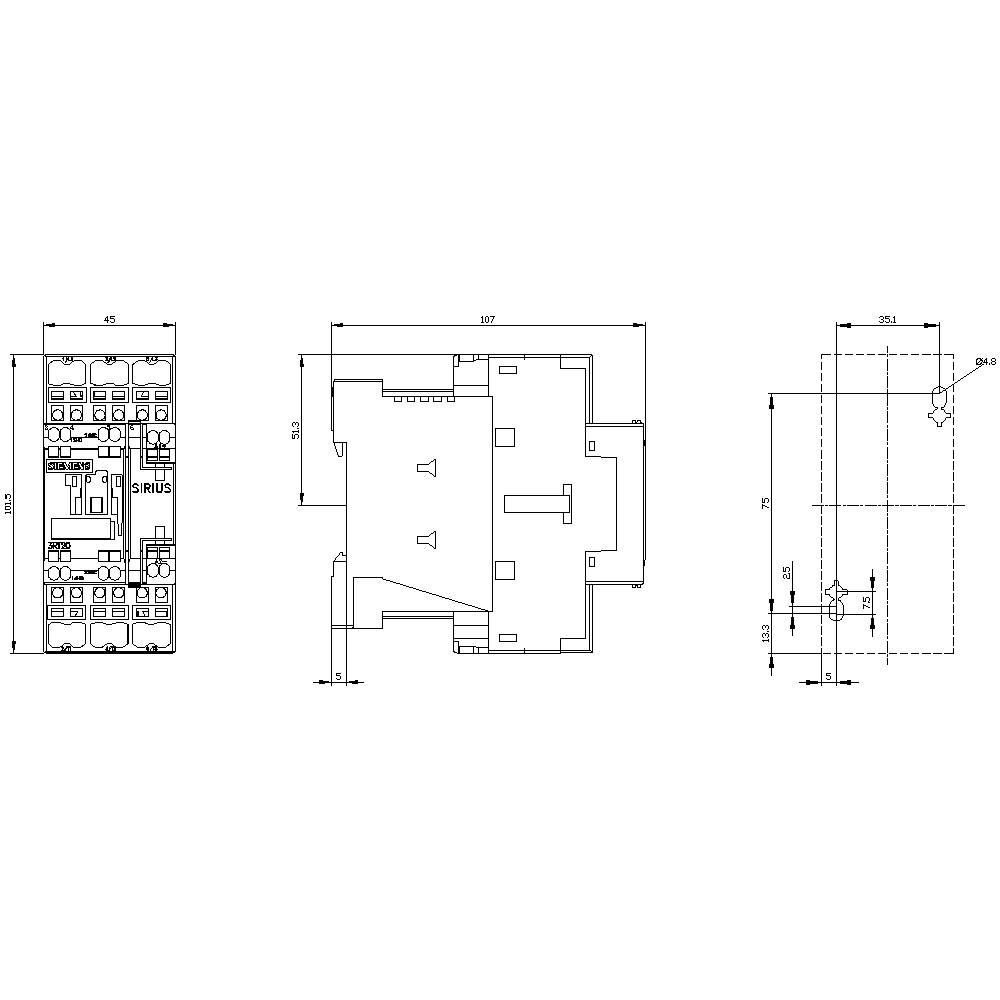

Technický výkres elektrické součástky s rozměry v milimetrech. Zobrazuje tři pohledy: čelní, boční a pohled shora.

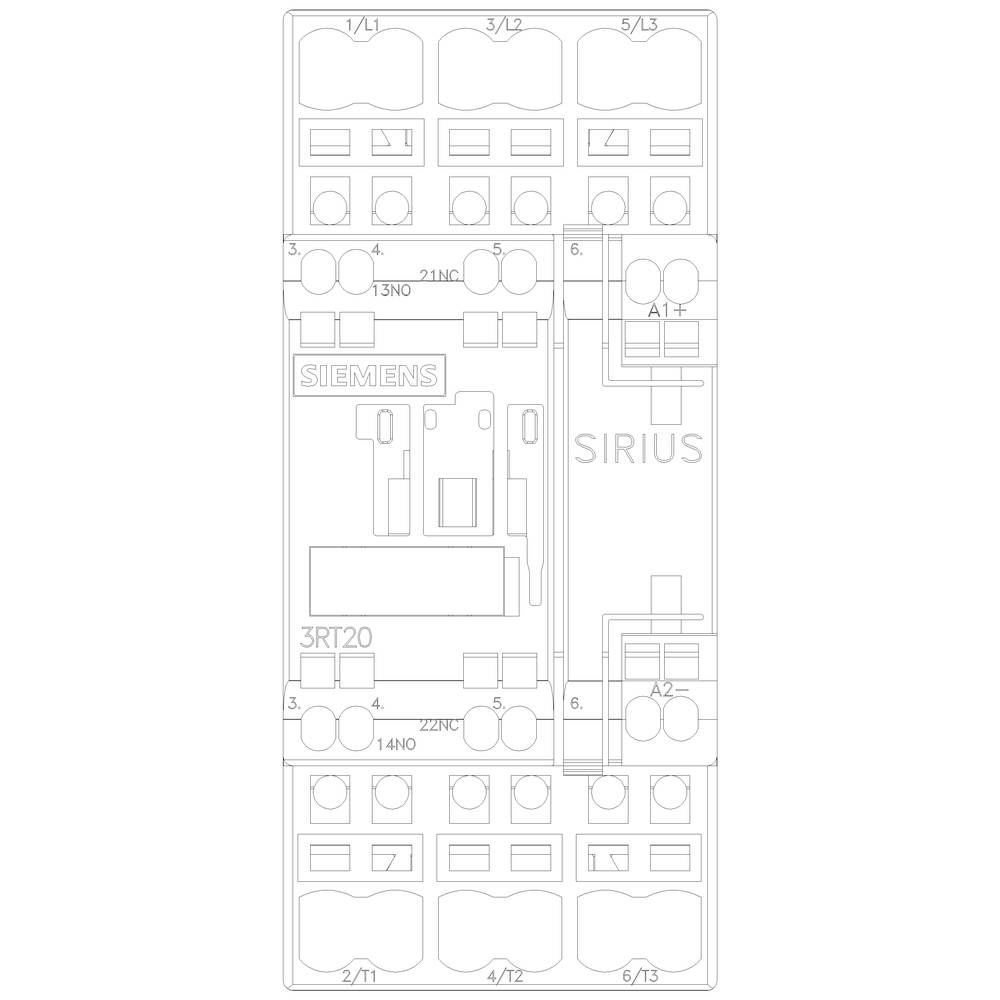

Schéma zapojení stykače Siemens Sirius s podrobnými elektrickými přípojnými místy a označením svorek.

1/6

Ilustrační obrázek

Kategorie produktu

stykač

Počet pólů

3pólový

Jmenovité napětí

690 V/AC

Připojení

přípojka s pružinovým protitahem

Typ

3RT2027-2FB40

Datasheety: (PDF)

Doručení: St 21. 10.

Prodej a doprava:

Conrad Electronic Obchodní podmínky

Počet

Celková cena (4 061,98 Kč / kus)

4 061,98 Kč

Bez DPH.

Doprava zdarma

14denní lhůta pro vrácení zboží je zahrnuta v ceně

Nahlásit právní incident

Technické parametry

Druhu napětí: DC
Průřez vodiče jednožilové nebo vícežilové: 10 mm²
Průřez vodiče lanková: 6 mm²

Kategorie produktu: stykač

Typ: 3RT2027-2FB40

Konstrukční velikost: S0

Počet pólů: 3pólový

Typ kontaktu: 3 spínací kontakty

Jmenovité napětí: 690 V/AC

Řídicí napětí (min.): 24 V/DC

Řídicí napětí (max.): 24 V/DC

Rozsah řídicího napětí: 24 - 24 V/DC

Spínací napětí (max.): 690 V/AC

Konstantní proud (max.): 32 A

Vhodné pro značku: Siemens

vhodné pro sérii: Siemens Sirius

Vlastnosti: s pomocným kontaktem

Druh montáže: zaklapávací uchycení
upevnění pomocí šroubů

Připojení: přípojka s pružinovým protitahem

Mechanická životnost: 10000000

: IP20

Min. teplota: -25 °C

Max. teplota: +60 °C

Šířka: 45 mm

V: 102 mm

Hloubka: 107 mm

Rozm.: (š x v x h) 45 x 102 x 107 mm

Obsah: 1 ks

Splňuje RoHS: ano

: ANO

: 15 kW

: 3

: 1

: 1

: 32 A

: 50 A

: 24-24 V

: Spring clamp connection

: DC

: 22 A

: 14.71

UKCA: Ano

Ke stažení

List technických údajů

List technických údajů 1704953 Siemens 3RT2027-2FB40 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Návod k obsluze a bezpečnostní pokyny

Návod k obsluze a bezpečnostní pokyny 1704953 Siemens 3RT2027-2FB40 stykač 3 spínací kontakty 690 V/AC s pomocným kontaktem Vhodné pro značku (relé): Siemens 1 ks

Popis

Ochrana, AC-3, 15 kW / 400 V, 1 S + 1 O, 24 V/DC s připojenou diody a kombinované, 3pólový, velikosti S0 Pružinová spojka ochrana výkonu SIRIUS 3RT2 pro spínání motory. Které stykače 3RT2 jsou součástí systému SIRIUS systembaukastens se svými optimálně vyladěných produktů. Vás přesvědčí díky velký výkon při současně s kompaktní konstrukcí a vysokou kontaktní spolehlivost. Můžete s jinými komponenty v spotřebiče rozbočovací mnohostranné. Mnoho zařízení kombinací jsou z výroby. Které stykače nabízí pro každou aplikaci optimální připojení k ovládání (paralelní, přes ASi nebo IO-Link). Integrovaný pomocný snižují složitost vašeho stavebnicové konstrukci. Připojení vpředu umožňují snadné zapojení. Které stykače 3RT2 je pevně klimatu, na celém světě (schváleno např. IEC a UL/CSA) a IE3/IE4ready. Jsou v různých velikostí a ve velkém rozsah výkonu v AC a DC ovládání. Kromě šroubové připojení technice i celkově s pružinová spojka pro rychlý, bezúdržbové a vibrační bezpečné připojení k dispozici. Komplexní příslušenství, jako např. pomocný, Hilfsausloser atd. je fotografovat pro všechny velikosti. Dostupnými spojovací prvky, funkční moduly a einspeisesystem SIRIUS 3RV29 snižují energetickou náročnost zapojení. Výkonové stykače 3RT2 uvolnění osvědčená konstrukční řady 3RT1 (až 55 kW). Jednoduše, efektivní, stále aktuální - systému SIRIUS.

Tento text byl přeložen strojově.
